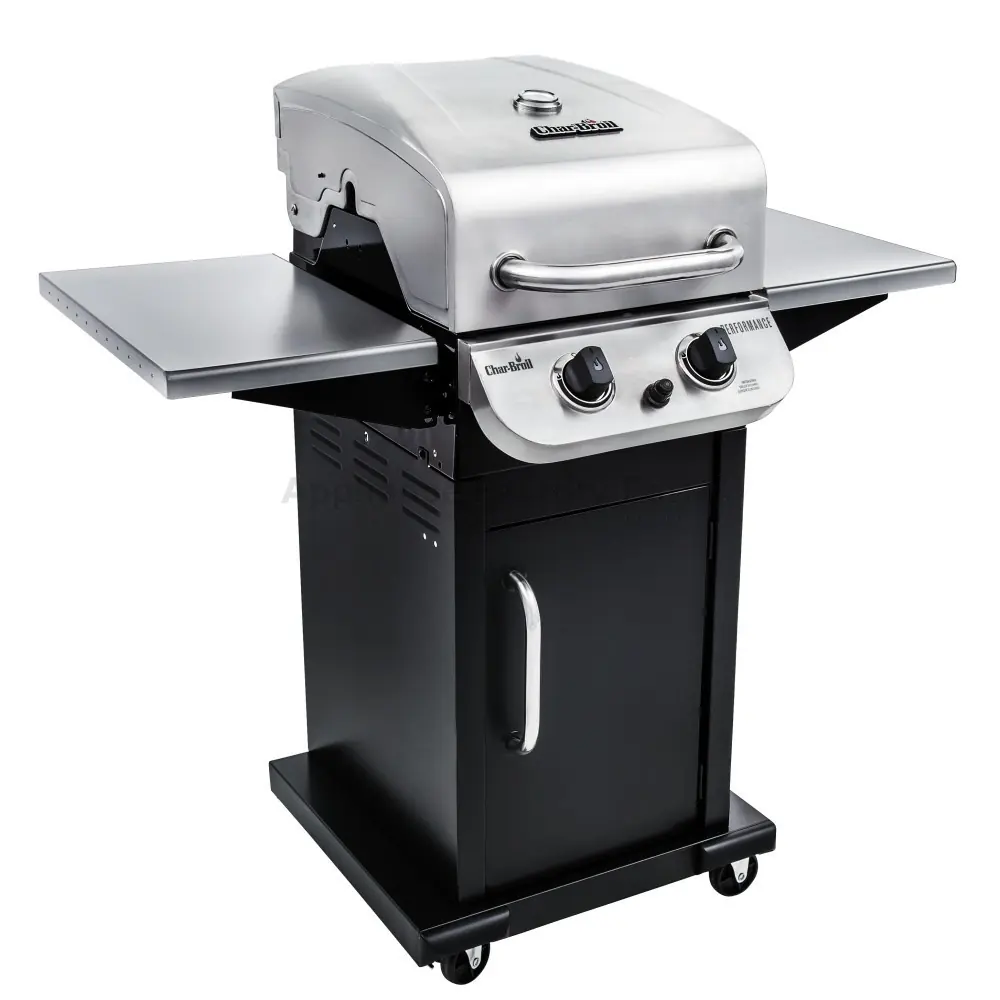

Bedienungsanleitung für Char-Broil 463625217 2-Brenner Gasgrill
Schnellstartanleitung und Benutzerhandbuch für den Char-Broil 463625217 2-Brenner Gasgrill. Enthält Montageanweisungen, Sicherheitshinweise, Reinigungs- und Wartungstipps sowie Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Char-Broil 463625217 ist ein 2-Brenner Gasgrill für den Außenbereich. Zum Anzünden öffnen Sie den Deckel, drehen das Gas auf und betätigen den elektronischen Zünder. Bei Zündungsproblemen oder geringer Hitze führen Sie einen Reset des Gasreglers durch. S. 8, 32
Wichtigste Schritte
- Montage des Grills S. 20, 30
- Lecktest durchführen S. 6, 7
- Brenner reinigen S. 10
Erste Inbetriebnahme
- Vor dem ersten Gebrauch 15-20 Minuten auf höchster Stufe vorheizen. S. 32
Probleme und Lösungen
Plötzlicher Abfall des Gasflusses
Überprüfen Sie die Gasflasche und setzen Sie den Regler zurück.
S. 40, 41Wartung und Reset
- Gasregler zurücksetzen: Regler schließen, trennen, 30 Sek. warten, wieder anschließen. S. 32
Wo es im PDF steht
- Sicherheitshinweise S. 2, 4
- Verwendung S. 32, 34
- Fehlerbehebung S. 39, 41
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält alle notwendigen Informationen für den sicheren Betrieb und die Montage Ihres Char-Broil 463625217 2-Brenner Gasgrills. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Grill in Betrieb nehmen. Der Grill ist ausschließlich für den Außenbereich und den privaten Gebrauch bestimmt.
Sicherheitshinweise
- Gasgeruch: Wenn Sie Gas riechen, schließen Sie sofort die Gaszufuhr, löschen Sie offene Flammen und öffnen Sie den Deckel. Wenn der Geruch anhält, entfernen Sie sich vom Gerät und rufen Sie die Feuerwehr.
- Aufstellungsort: Verwenden Sie den Grill nur im Freien, mindestens 3 Fuß (ca. 1 Meter) von Wänden oder Oberflächen entfernt. Nicht in geschlossenen Räumen, Garagen oder unter Überdachungen verwenden.
- Fettbrände: Fettbrände können nicht durch Schließen des Deckels gelöscht werden. Verwenden Sie kein Wasser. Reinigen Sie den Grill regelmäßig, um Fettansammlungen zu vermeiden.
- Gasflaschen: Lagern Sie keine Ersatz-Gasflaschen unter oder in der Nähe des Grills.
Montage
Die Montage erfordert einen verstellbaren Schraubenschlüssel und einen Schraubendreher. Befolgen Sie die 16 Schritte in der Anleitung genau. Achten Sie darauf, Schrauben an porzellanbeschichteten Oberflächen nicht zu fest anzuziehen, um Risse zu vermeiden.
Verwendung und Pflege
- Vor dem ersten Gebrauch: Entfernen Sie alle Werbematerialien und lassen Sie den Grill 15-20 Minuten auf höchster Stufe laufen, um Herstellungsrückstände zu entfernen.
- Anzünden: Öffnen Sie den Deckel vor dem Anzünden. Verwenden Sie den elektronischen Zünder oder das mitgelieferte Streichholz-Halterungssystem.
- Vorheizen: Heizen Sie den Grill 10-15 Minuten auf hoher Stufe vor.
- Regulator-Reset: Wenn der Grill nicht heißer als 250°F-300°F wird, setzen Sie den Gasregler zurück, indem Sie alle Regler schließen, die Gasflasche trennen, 30 Sekunden warten und wieder anschließen.
Reinigung und Wartung
- Brennerreinigung: Überprüfen und reinigen Sie die Brennerrohre regelmäßig, um Verstopfungen durch Spinnen oder Insekten zu vermeiden.
- Allgemeine Reinigung: Verwenden Sie milde Reinigungsmittel und warmes Wasser. Vermeiden Sie scheuernde Reinigungsmittel auf Kunststoffteilen.
- Lagerung: Lagern Sie den Grill an einem trockenen Ort. Wenn die Gasflasche angeschlossen ist, lagern Sie den Grill nur im Freien.
Fehlerbehebung
Bei Problemen wie plötzlichem Abfall des Gasflusses, Flammenausfall oder Zündungsproblemen konsultieren Sie den Abschnitt zur Fehlerbehebung im Handbuch. Überprüfen Sie immer zuerst die Gaszufuhr und die Verbindungen.
Praktische Hilfe
Typische Probleme
Grill erreicht nicht die volle Temperatur (250°F-300°F)
Setzen Sie den Gasregler zurück: Schließen Sie alle Regler, trennen Sie den Regler von der Gasflasche, warten Sie 30 Sekunden, schließen Sie ihn wieder an und öffnen Sie das Gasventil langsam.
Brenner zündet nicht
Überprüfen Sie die Gaszufuhr, stellen Sie sicher, dass die Brennerrohre nicht verstopft sind, und prüfen Sie die Batterie des Zünders.
Gasgeruch oder Leck

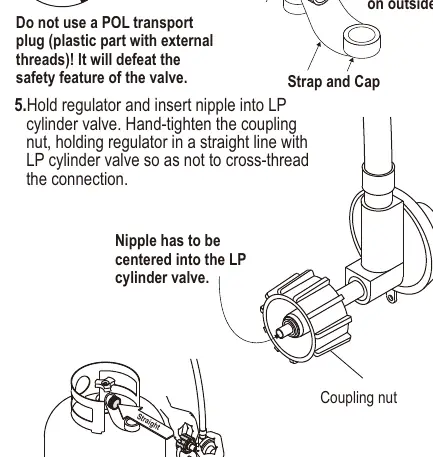

Schließen Sie sofort die Gaszufuhr. Führen Sie einen Lecktest mit Seifenwasser an allen Verbindungen durch.
Vor der Verwendung
- Überprüfen Sie alle Gasverbindungen auf Dichtheit.
- Stellen Sie sicher, dass die Gasflasche nicht leer ist.
- Prüfen Sie die Brennerrohre auf Verstopfungen (Spinnennetze).
- Stellen Sie sicher, dass der Grill auf einer ebenen Fläche steht.
- Prüfen Sie den Zustand des Schlauchs auf Risse oder Verschleiß.
Technische Daten in der Praxis
- Gasflaschengröße
- Maximal 20 lb. (9 kg) Kapazität, 12 Zoll Durchmesser x 18 Zoll Höhe.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die korrekte Positionierung aller Teile.

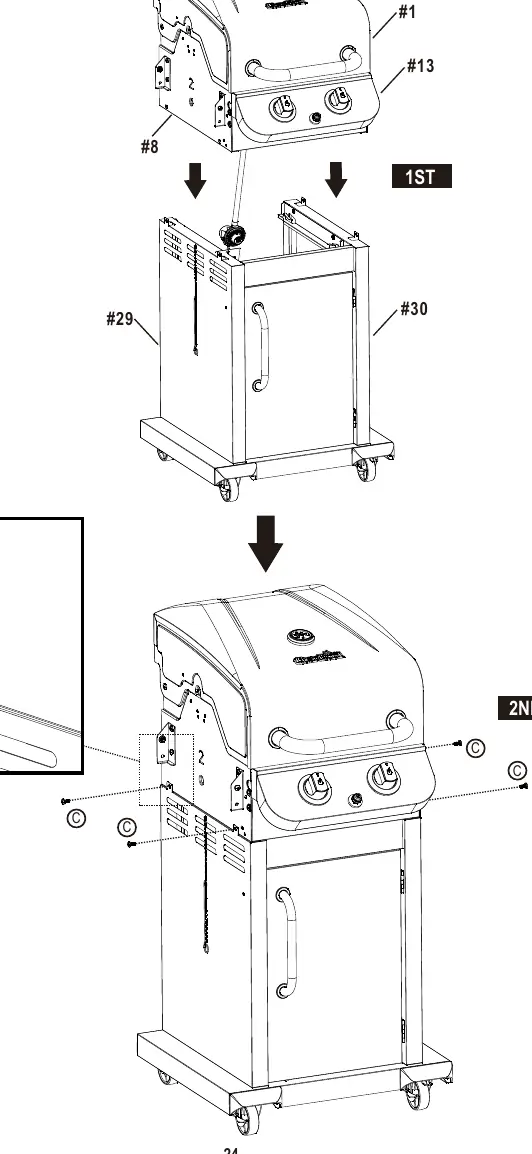

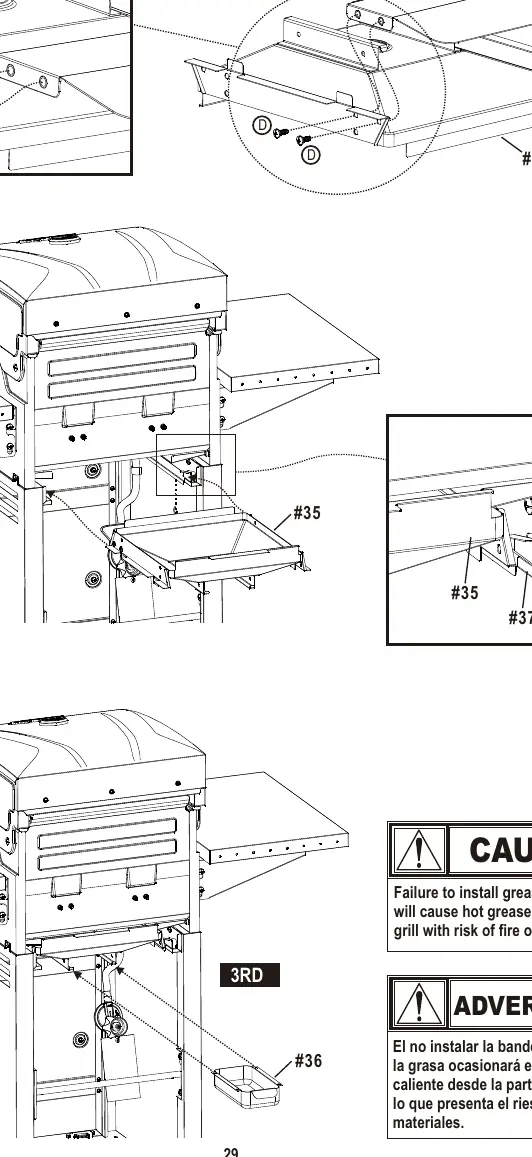

- Die Montageanleitung enthält detaillierte Schritte für den Zusammenbau des Wagens und des Grillkopfes.

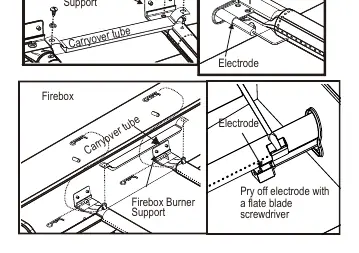

- Die Abbildungen zur Brennerreinigung zeigen, wie die Brennerrohre für die Wartung entfernt werden.
Modellkompatibilität
- Nur für den Außenbereich geeignet.
- Nicht für den gewerblichen Gebrauch bestimmt.
- Nicht für die Installation auf Booten oder in Wohnmobilen geeignet.
