Garvee 1500 Lbs 2-teilige klappbare Auffahrrampen
Sicherheits- und Montageanleitung für die Garvee 1500 Lbs 2-teiligen klappbaren Auffahrrampen. Erfahren Sie, wie Sie die Rampen sicher montieren, bedienen und Fahrzeuge wie ATVs oder Dirt Bikes verladen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Garvee 1500 Lbs Auffahrrampen sind für das Verladen von 2-rädrigen Dirt Bikes und 4-rädrigen ATVs mit einer kombinierten Traglast von bis zu 1500 lbs konzipiert. S. 2, 3, 7
Wichtigste Schritte
- Montage der Zunge und Sicherheitsketten vor dem ersten Gebrauch. S. 5
- Sicherheitsketten bei jedem Gebrauch am Fahrzeugchassis befestigen. S. 6
Erste Inbetriebnahme
- Montieren Sie die Zunge an der oberen Rampe und befestigen Sie die Sicherheitskette gemäß Abbildung A und B. S. 5
Probleme und Lösungen
Rampen rutschen.
Sicherheitsketten straffen und sicher am Fahrzeugchassis befestigen.
S. 6Wartung und Reset
- Regelmäßige Inspektion auf lose Hardware und Schäden vor jedem Gebrauch; Reinigung nach jedem Gebrauch. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 1500 lbs | Kombinierte Traglast (750 lbs pro Rampe). | S. 3 |
| Max. Heckklappenhöhe | 36 Zoll | Maximale Höhe der Heckklappe für sicheren Betrieb. | S. 3 |
Wo es im PDF steht
- Spezifikationen und Sicherheit S. 3
- Montageanleitung S. 5
- Betriebsanleitung S. 6

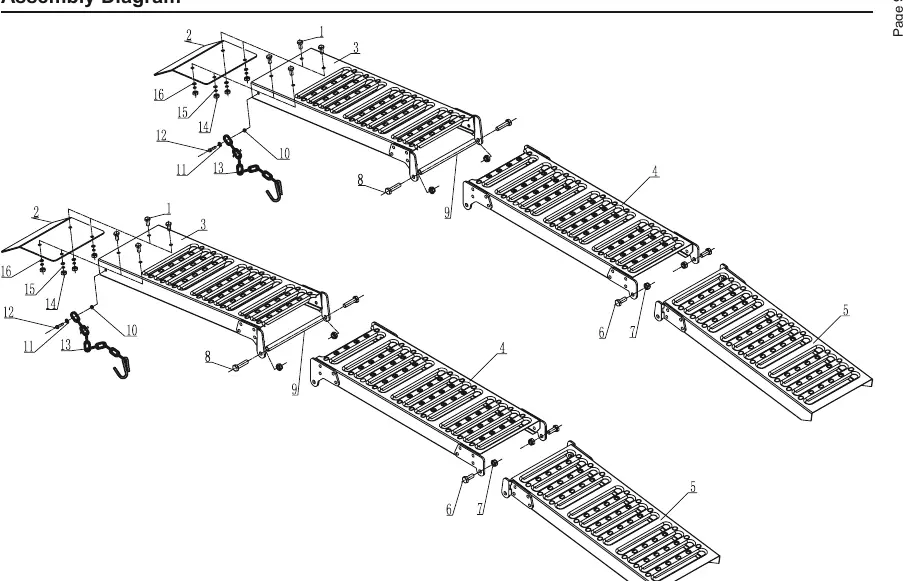

- Teileliste und Diagramm S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die notwendigen Anweisungen für die Montage, den sicheren Betrieb und die Wartung der Garvee 1500 Lbs Auffahrrampen. Die Rampen sind für eine kombinierte Traglast von 1500 lbs (ca. 680 kg) ausgelegt. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsanweisungen zu lesen, um Verletzungen oder Schäden am Produkt zu vermeiden.
Sicherheitshinweise
- Traglast: Überschreiten Sie niemals die maximale Traglast von 750 lbs pro Rampe bzw. 1500 lbs bei zwei Rampen.
- Fahrzeugtyp: Nur für 2-rädrige Dirt Bikes und 4-rädrige ATVs geeignet. Nicht für 3-rädrige Fahrzeuge verwenden.
- Bedienung: Fahren Sie während des Beladens oder Entladens niemals auf dem Fahrzeug.
- Untergrund: Nur auf festem, ebenem und trockenem Untergrund verwenden.
- Sicherheit: Verbinden Sie die Sicherheitsketten immer fest mit dem Fahrzeugchassis.
- Höhenbeschränkung: Nicht verwenden, wenn die Heckklappe des Fahrzeugs höher als 36 Zoll (ca. 91 cm) ist.
Montageanleitung
Die Rampen werden in Einzelteilen geliefert und müssen vor dem ersten Gebrauch montiert werden.
- Richten Sie die vier Löcher der Zunge (2) mit den Löchern der oberen Rampe (3) aus.
- Setzen Sie die vier Schrauben (1) von oben ein und sichern Sie diese mit Unterlegscheiben (16), Federringen (15) und Muttern (14).
- Befestigen Sie die Sicherheitskette (13) am seitlichen Loch in der Nähe der Zunge unter Verwendung der Schraube (12), Unterlegscheibe (11) und Sicherungsmutter (10).
- Wiederholen Sie den Vorgang für die zweite Rampe.
Aufbau und Betrieb
Stellen Sie sicher, dass die Rampen sauber und trocken sind. Positionieren Sie die Zunge der Rampen so auf der Heckklappe, dass sie flach aufliegt und die Flanschseite nach unten zeigt. Verbinden Sie die Sicherheitsketten mit einem sicheren Befestigungspunkt am Fahrzeugchassis und ziehen Sie diese straff, um ein Abrutschen der Rampen zu verhindern.
Beladen und Entladen von Fahrzeugen
Beim Beladen von ATVs oder Dirt Bikes ist Vorsicht geboten. Es wird empfohlen, eine Hilfsperson hinzuzuziehen. Stellen Sie sicher, dass das Fahrzeug zentriert auf den Rampen steht. Bei Verwendung einer Winde (nicht im Lieferumfang enthalten) müssen die Befestigungspunkte für die Zugkraft ausgelegt sein.
Wartung und Pflege
- Vor jedem Gebrauch: Rampen auf lose Hardware, Risse, Verformungen oder andere Schäden prüfen.
- Reinigung: Nach jedem Gebrauch von Schmutz, Öl, Fett und Ablagerungen befreien.
- Reparatur: Beschädigte Teile dürfen nur von qualifiziertem Fachpersonal repariert oder durch identische Ersatzteile ersetzt werden.
Technische Daten
- Gesamtkapazität: 1500 lbs (ca. 680 kg)
- Kapazität pro Rampe: 750 lbs (ca. 340 kg)
- Maximale Heckklappenhöhe: 36 Zoll (ca. 91 cm)
Praktische Hilfe
Typische Probleme
Rampen rutschen von der Heckklappe.
Sicherheitsketten müssen fest mit dem Fahrzeugchassis verbunden und straff gezogen werden.
Fahrzeug ist zu schwer für die Rampen.
Die maximale Traglast von 750 lbs pro Rampe (1500 lbs kombiniert) darf nicht überschritten werden.
Rampe passt nicht an die Heckklappe.
Überprüfen Sie, ob die Heckklappenhöhe 36 Zoll nicht überschreitet.
Vor der Verwendung
- Rampen auf lose Teile oder Schäden prüfen.
- Fahrzeugmotor ausschalten und Handbremse anziehen.
- Rampen auf festem, ebenem und trockenem Untergrund aufstellen.
- Sicherheitsketten fest mit dem Fahrzeug verbinden.
- Sicherstellen, dass die Zunge der Rampe flach auf der Heckklappe aufliegt.
Technische Daten in der Praxis
- Tragfähigkeit
- 1500 lbs kombiniert (750 lbs pro Rampe) bei statischen Bedingungen.
- Maximale Heckklappenhöhe
- 36 Zoll (ca. 91 cm).
Abbildungen und Diagramme
- Abbildung A zeigt die Montage der Zunge an der oberen Rampe.

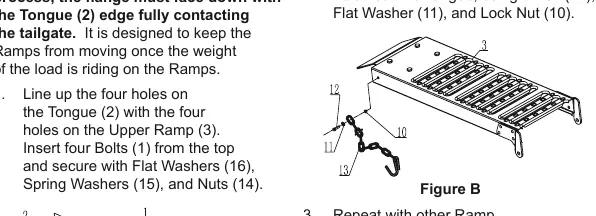

- Abbildung B zeigt die Befestigung der Sicherheitskette.
Modellkompatibilität
- Nur für 2-rädrige Dirt Bikes und 4-rädrige ATVs geeignet.
- Nicht für 3-rädrige Fahrzeuge verwenden.
- Nicht für Fahrzeuge mit einer Radbreite, die breiter als die Rampe ist.
