Bedienungsanleitung für Furrion 14" 12V Dachventilator mit elektronischem Deckel

Wichtige Informationen aus der Anleitung

Dieser Dachventilator ist für den Einsatz in Wohnmobilen konzipiert und erfordert eine 12V DC Stromversorgung (mindestens 5A). Vor der Installation ist sicherzustellen, dass die Dachöffnung die korrekten Maße von 14" x 14" (356mm x 356mm) aufweist. Verwenden Sie zur Abdichtung ausschließlich butylbasierte Dichtbänder oder Dichtmittel, die keine Lösungsmittel (wie Xylol, Toluol oder Aceton) enthalten, um den Kunststoffflansch nicht zu beschädigen.

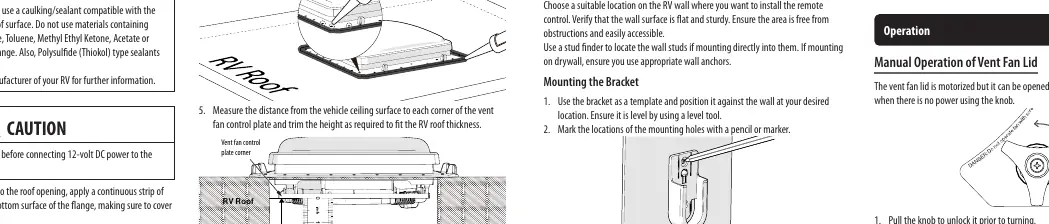

Installation

Die Installation erfordert eine sorgfältige Vorbereitung der Dachöffnung und eine korrekte elektrische Verkabelung.

• Vorbereitung: Entfernen Sie alte Dichtungsreste vollständig. Die Öffnung muss 14" x 14" betragen. Bei Bedarf muss die Öffnung verstärkt werden.
• Abdichtung: Bringen Sie ein Butylband auf der Unterseite des Flansches an, um die Schraubenlöcher abzudecken.
• Montage: Setzen Sie den Ventilator in die Öffnung ein, sodass das Scharnier des Deckels zur Fahrzeugfront zeigt. Befestigen Sie den Flansch mit den mitgelieferten Schrauben am Dach.
• Versiegelung: Tragen Sie eine Schicht Dichtmittel um den äußeren Rand des Flansches und über die Schraubenköpfe auf.
• Elektrischer Anschluss: Verbinden Sie das rote Kabel mit 12V (+) und das schwarze Kabel mit Masse (-).
• Innenverkleidung: Setzen Sie den passenden Zierring (4" oder 6") ein und befestigen Sie ihn mit den mitgelieferten Schrauben.

Bedienung

Der Ventilator kann über die Fernbedienung, das Tastenfeld am Gerät oder manuell gesteuert werden.

Manuelle Deckelsteuerung

Der Deckel ist motorisiert, kann aber bei Stromausfall oder Bedarf manuell bedient werden:

1. Ziehen Sie den Knopf heraus, um ihn zu entriegeln.
2. Drehen Sie den Knopf gegen den Uhrzeigersinn zum Schließen oder im Uhrzeigersinn zum Öffnen.
3. Drücken Sie den Knopf wieder hinein, um ihn zu verriegeln.

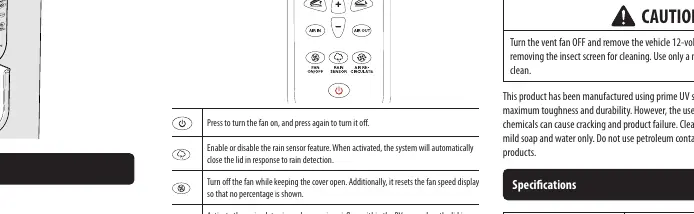

Tastenfeld und Fernbedienung

• Ein/Aus: Schaltet den Ventilator ein oder aus.
• Geschwindigkeit: Erhöhen oder verringern Sie die Lüftergeschwindigkeit in 10%-Schritten.
• Modus: Wechseln Sie zwischen Luftzufuhr (Intake) und Luftabfuhr (Exhaust).
• Regensensor: Aktivieren/Deaktivieren durch langes Drücken (3 Sek.) der entsprechenden Taste. Bei aktiver Funktion schließt der Deckel automatisch bei Regen.
• Deckenventilator-Modus: Wenn der Ventilator läuft, schließen Sie den Deckel, um die Luft im Innenraum zu zirkulieren.

Reinigung und Wartung

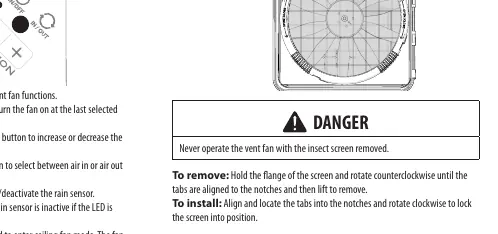

Schalten Sie den Ventilator vor der Reinigung immer aus und trennen Sie die 12V-Stromversorgung. Verwenden Sie zur Reinigung nur eine milde Seifenlösung. Vermeiden Sie lösungsmittelhaltige oder ätzende Chemikalien, da diese den Kunststoff beschädigen können. Der Insektenschutz kann durch Drehen gegen den Uhrzeigersinn entfernt und nach der Reinigung wieder eingesetzt werden.
