Furrion 12V Horizontal RV Dunstabzugshaube - Bedienungsanleitung

Wichtige Informationen aus der Anleitung

Diese Dunstabzugshaube ist für den Einsatz in Freizeitfahrzeugen (RV) konzipiert und arbeitet mit einer 12V-Gleichstromversorgung. Die Sicherheitshinweise betonen die Vermeidung von Fettbränden, die korrekte elektrische Installation durch qualifiziertes Personal und die Notwendigkeit einer ordnungsgemäßen Entlüftung nach außen. Die Haube darf nicht mit Festkörper-Drehzahlreglern verwendet werden.

Installation

Die Installation muss gemäß den geltenden Vorschriften und den Anweisungen in diesem Handbuch erfolgen. Stellen Sie sicher, dass die Haube fern von starken Zugluftquellen wie Fenstern oder Türen montiert wird.

• Vorbereitung: Markieren Sie die Mittellinie der Haube an der Wand. Der vertikale Mindestabstand zu brennbaren Materialien über dem Kochfeld beträgt 19,5 Zoll (ca. 50 cm).
• Ausschnitt: Schneiden Sie eine Öffnung in die Wand gemäß den Abmessungen in der Anleitung.
• Elektrischer Anschluss: Verbinden Sie das weiße Kabel der Haube (negativ) mit dem negativen Stromversorgungskabel und das schwarze Kabel (positiv) mit dem positiven Stromversorgungskabel.
• Montage: Setzen Sie den Entlüftungskragen in den Ausschnitt ein und befestigen Sie die Haube mit den vier mitgelieferten Schrauben am Oberschrank. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
• Abschluss: Prüfen Sie, ob das Gebläsegehäuse frei von Ablagerungen ist und die Lüfterblätter sich frei drehen können. Setzen Sie die Grillabdeckung wieder auf, bis sie hörbar einrastet.

Bedienung

Die Bedienung erfolgt über zwei Tasten an der Vorderseite:

• Lüftersteuerung: Drücken Sie die Lüftertaste einmal, um den Lüfter einzuschalten, und zweimal, um ihn auszuschalten.
• Lichtsteuerung: Drücken Sie die Lichttaste einmal, um das Licht einzuschalten, und zweimal, um es auszuschalten.

Reinigung und Wartung

Eine regelmäßige Reinigung ist entscheidend, um Brandgefahren durch Fettablagerungen zu vermeiden.

• Externe Reinigung: Wischen Sie die Haube regelmäßig mit warmem Seifenwasser und einem milden Reinigungsmittel ab. Verwenden Sie keine Scheuermittel oder zu viel Wasser in der Nähe des Bedienfelds.
• Metallhalterung: Diese sollte etwa einmal im Monat gereinigt werden (bei Nutzung über 3 Stunden täglich häufiger). Nicht im Geschirrspüler waschen.
• Filterwechsel: Der Aktivkohlefilter kann nicht gereinigt werden. Er sollte etwa alle drei Monate oder bei intensiver Nutzung häufiger ausgetauscht werden.

Technische Daten

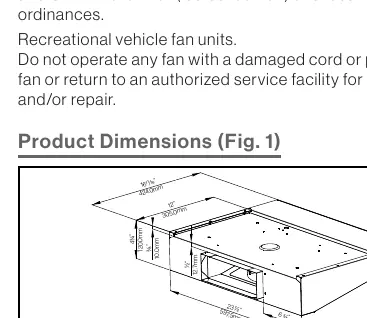

Die Haube arbeitet mit 12V DC. Der Stromverbrauch beträgt 1,1 A, der Lichtverbrauch 0,95 W. Die Gesamtabmessungen betragen ca. 598 x 449,3 x 119,3 mm.
