Bedienungsanleitung für Foxtech Bi-Focus Wärmebildkamera mit Gimbal

Wichtige Informationen aus der Anleitung

Die Foxtech Bi-Focus ist eine 3-Achsen-stabilisierte Wärmebildkamera mit 10-fachem optischem Zoom. Vor der Inbetriebnahme ist es wichtig, die Spannungsversorgung (3S-6S) zu prüfen und sicherzustellen, dass die Schnittstellendefinitionen korrekt sind. Richten Sie die Wärmebildkamera niemals direkt auf starke Strahlungsquellen wie die Sonne oder Schweißgeräte, um den Sensor nicht zu beschädigen. Trennen Sie die Stromversorgung vor Reinigungsarbeiten.

Geräteübersicht und Komponenten

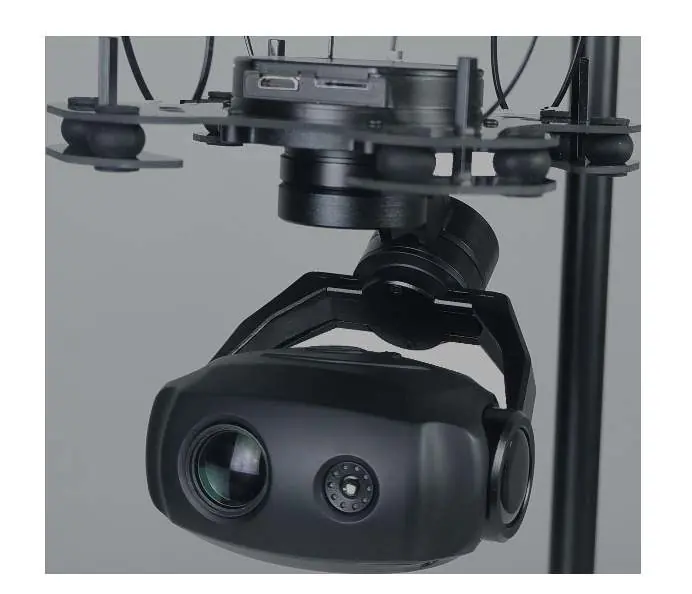

Das System besteht aus einer Wärmebildkamera, einer Zoom-Kamera für sichtbares Licht und einem 3-Achsen-Gimbal. Die Kamera unterstützt 1080P 60fps Videoausgabe und speichert Daten auf einer TF-Karte. Die Steuerung erfolgt über UART oder SBUS.

Installation und elektrische Anschlüsse

Die externe elektrische Schnittstelle verfügt über vier Kanäle: Stromversorgung, Kommunikation (SBUS/seriell), HDMI-Video und TF-Kartenschnittstelle. Der 8-Pin-Anschluss belegt die Pins wie folgt:

• Pin 1: GND
• Pin 2: 5V (+5V Ausgang)
• Pin 3: S/I BUS (SBUS-Kanäle)
• Pin 4: TXD4 (UART4_Tx)
• Pin 5: RXD3 (Serieller Empfang)
• Pin 6: TXD3 (Serielle Übertragung)
• Pin 7-8: Reserviert

Bedienung und Funktionen

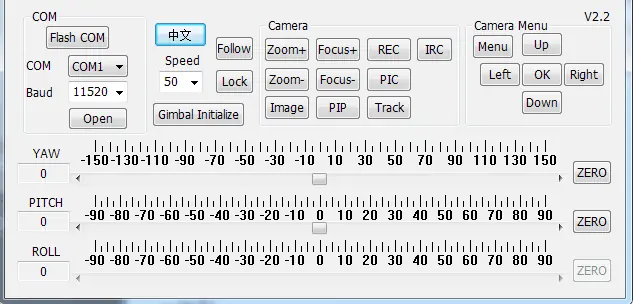

Die Kamera bietet verschiedene Modi für die Bilddarstellung und Gimbal-Steuerung:

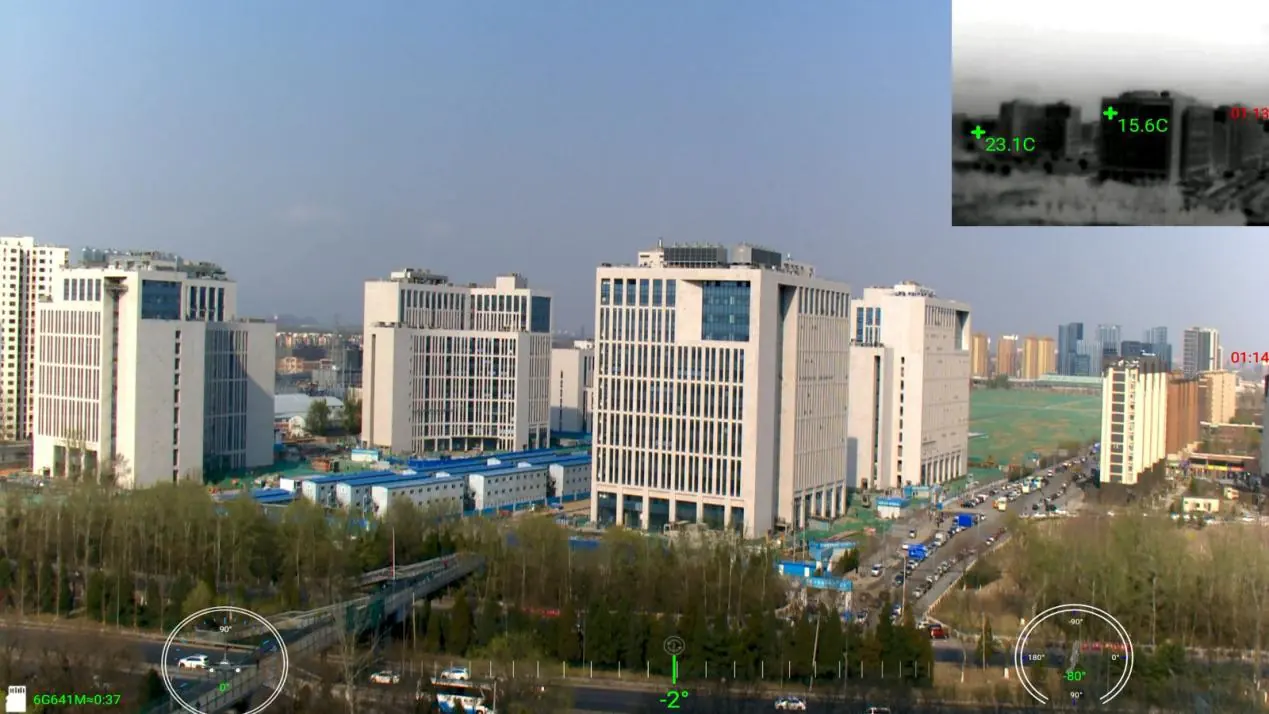

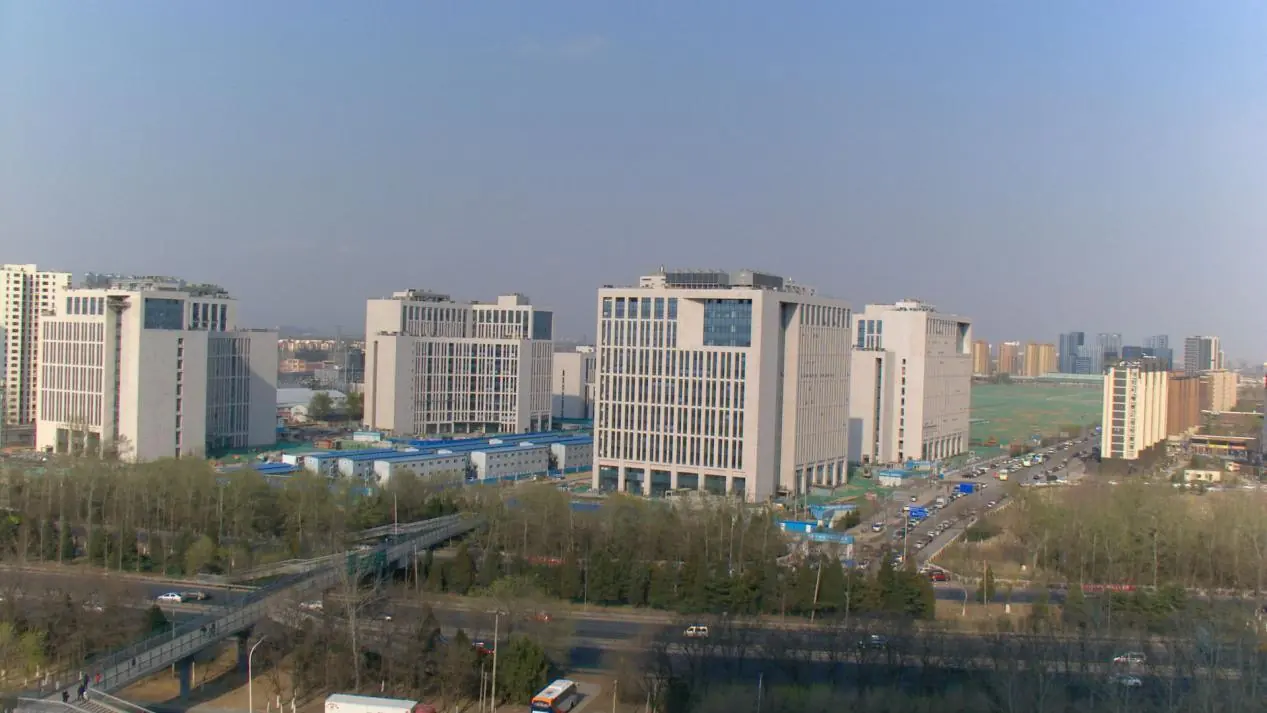

• PIP-Modi (Bild-in-Bild): Unterstützt 5 Modi, darunter Einzelbild (sichtbar oder thermisch), Bild-in-Bild-Kombinationen und Split-Screen.

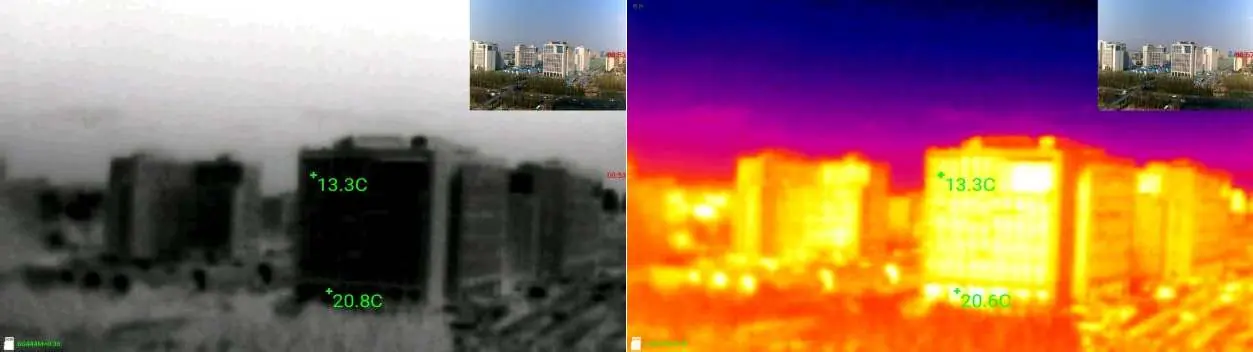

• Pseudo-Farben: 10 verschiedene Farbmuster für die Wärmebilddarstellung wählbar.
• Gimbal-Steuerung: Unterstützt Yaw-Lock, Yaw-Following und Attitude-Control. Die Geschwindigkeit ist adaptiv basierend auf dem Zoom-Faktor.
• Zoom und Fokus: 10-facher optischer Zoom mit manuellem Fokus für spezielle Anwendungen wie Leitungsinspektionen.

Wartung und Lagerung

Reinigen Sie die Linse nur mit einem speziellen Linsentuch. Verwenden Sie keine chemischen Lösungsmittel oder Sprühreiniger. Bei längerer Nichtbenutzung sollte das Gerät monatlich überprüft und die Funktion getestet werden. Lagern Sie das Gerät in einer trockenen, belüfteten Umgebung bei -20°C bis +65°C.

Fehlerbehebung

Bei Problemen mit der Steuerung prüfen Sie das Kommunikationsprotokoll und die Signaldefinition. Bei Bildstörungen oder Unschärfe reinigen Sie die Linse oder passen Sie den Beobachtungsabstand an. Stellen Sie sicher, dass die Kabel fest sitzen und nicht beschädigt sind.
