Bedienungsanleitung für Digital Watchdog E.S.T. System

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die Erstinbetriebnahme des Digital Watchdog E.S.T. (Elevated Skin Temperature) Systems. Es deckt die grundlegende Hardware-Verbindung, die Netzwerkkonfiguration der Software sowie die optimale physische Platzierung der Komponenten ab. Für eine vollständige und ordnungsgemäße Installation wird das Lesen des vollständigen Handbuchs empfohlen.

Lieferumfang

• DW-ESTS (Komplett-Kit): Kamera, Blackbody, LED-Stroboskop, 2x Stative, 2x Netzteile, LAN-Kabel, Schnellstartanleitung.
• DW-ESTCAM (Nur Kamera): Kamera, LED-Stroboskop, Netzteil, Schnellstartanleitung.
• DW-ESTBLKB (Nur Blackbody): Blackbody, Netzteil, Schnellstartanleitung.

Anschluss der Kamera

Verbinden Sie die Kamera gemäß dem Anschlussdiagramm mit den externen Geräten:

• Verbinden Sie die Kamera über Ethernet mit dem PC.
• Schließen Sie die Stromversorgung (12VDC) an.
• Das Blackbody-Gerät muss in einem Abstand von 9,8 bis 14,7 Fuß (ca. 3 bis 4,5 Meter) zur Kamera aufgestellt und mit Strom versorgt werden.

Software-Installation und Netzwerkkonfiguration

Die Software ist ausschließlich für Windows 10 verfügbar.

1. Laden Sie die E.S.T.-Software von der Website von Digital Watchdog herunter und führen Sie die Installation aus.
2. Die Kamera ist standardmäßig auf die IP-Adresse 169.254.100.100 mit der Subnetzmaske 255.255.0.0 eingestellt.
3. Öffnen Sie auf dem PC das Ausführen-Fenster (Windows-Taste + R), geben Sie ncpa.cpl ein und drücken Sie Enter.
4. Navigieren Sie zu den Eigenschaften des Ethernet-Adapters, wählen Sie Internetprotokoll Version 4 (TCP/IPv4) und konfigurieren Sie die IP-Adresse des PCs so, dass sie nicht mit der Kamera kollidiert (empfohlener Bereich: 169.254.100.1 bis 169.254.100.254).

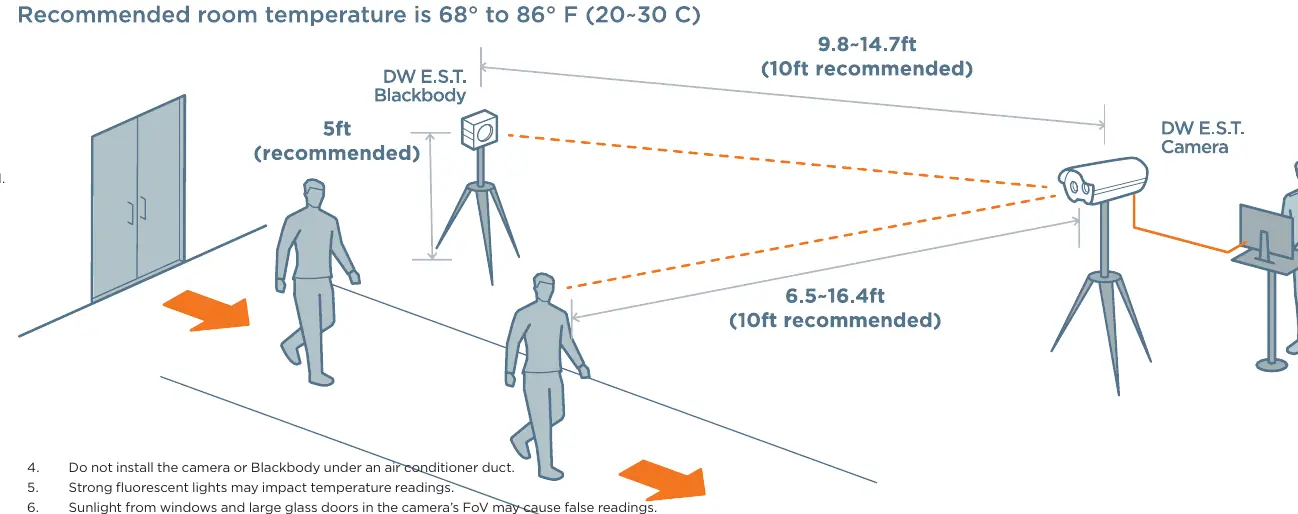

Einrichtung der Screening-Station

Für eine korrekte Funktion müssen die Umgebungsbedingungen und die Positionierung beachtet werden:

• Abstand: Platzieren Sie die Kamera 6,5 bis 16,4 Fuß (ca. 2 bis 5 Meter) vom Überwachungspfad entfernt (10 Fuß empfohlen).
• Winkel: Die Kamera sollte in einem 20°-Winkel zum Überwachungspfad stehen.
• Umgebung: Die empfohlene Raumtemperatur liegt zwischen 20°C und 30°C bei einer Luftfeuchtigkeit unter 80%.
• Kalibrierung: Warten Sie nach dem Einschalten 5 Minuten (bei Verwendung des Kits) bzw. 30 Minuten (bei Kamera-Einzelbetrieb), bis sich das System kalibriert hat.
• Vermeidung von Störquellen: Installieren Sie das System nicht unter Klimaanlagen. Vermeiden Sie direktes Sonnenlicht, Fenster oder große Glasflächen im Sichtfeld der Kamera, da dies zu Fehlmessungen führen kann.
