Installationsanleitung für Fortin EVO-ONE Fernstartsystem

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Fortin EVO-ONE Fernstartsystem in einem Toyota Corolla (Modelljahre 2024-2025). Die Installation darf ausschließlich von einem qualifizierten Techniker durchgeführt werden, da fehlerhafte Anschlüsse zu dauerhaften Schäden am Fahrzeug führen können. Vor der Installation wird empfohlen, die Firmware des Moduls über die Flash Link Updater-Software oder die Flash Link Mobile App auf den neuesten Stand zu bringen.

Sicherheitshinweise

• Die Installation von Sicherheitselementen ist obligatorisch.
• Der mitgelieferte Motorhaubenkontaktschalter (Hood Pin) und der Sicherheitsaufkleber müssen zwingend installiert werden.
• Verwenden Sie zur Überprüfung der Schaltkreise nur ein computer-sicheres Logikprüfgerät oder ein digitales Multimeter.
• Trennen Sie bei Fehlern während der Programmierung die Verbindung und beginnen Sie den Vorgang erneut.

Verkabelung und Anschlüsse

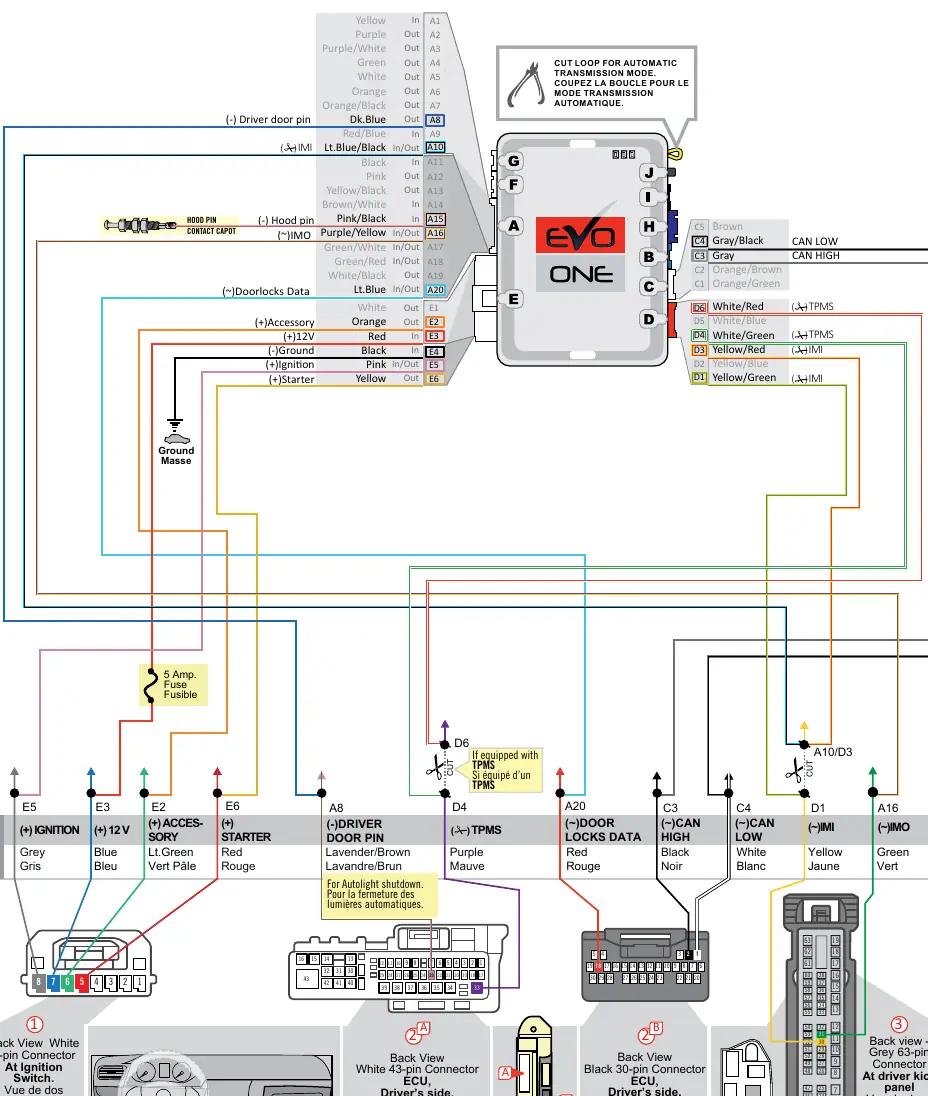

Die Anleitung enthält detaillierte Schaltpläne für die Verbindung des EVO-ONE Moduls mit dem Fahrzeug. Wichtige Anschlusspunkte befinden sich an der Lenksäule, am ECU (Motorsteuergerät) auf der Fahrerseite und am seitlichen Kick-Panel auf der Fahrerseite. Achten Sie besonders auf die korrekte Zuordnung der Pins für CAN-High, CAN-Low, Zündung, Starter und Zubehör.

Programmierung des Moduls

Die Programmierung erfolgt in mehreren Schritten:

1. Vorbereitung: Konfigurieren Sie die Einheitsoptionen vor der Programmierung und speichern Sie diese.
2. Verbindung: Halten Sie die Programmiertaste gedrückt und verbinden Sie den 6-Pin Hauptkabelbaum.
3. LED-Status: Die LEDs zeigen den Status an (Wechsel zwischen Blau, Rot, Gelb). Lassen Sie die Taste los, wenn die LED blau leuchtet.
4. Schlüssel-Programmierung: Folgen Sie den Anweisungen zum Drehen des Zündschlüssels in die Positionen ON/RUN und OFF, wie im Diagramm beschrieben.
5. Abschluss: Nach erfolgreicher Programmierung müssen alle Stecker wieder verbunden werden.

Fernstart-Funktionalität

Nach der Installation und Programmierung kann der Fernstart getestet werden. Stellen Sie sicher, dass alle Türen geschlossen sind. Der Fernstart erfolgt über die OEM-Fernbedienung (je nach Konfiguration). Nach dem Fernstart muss der Schlüssel in die Zündung eingeführt und auf ON/RUN gedreht werden, bevor das Bremspedal betätigt wird, um das Fahrzeug fahrbereit zu machen.

Fehlerbehebung und Support

Bei Problemen mit der Programmierung oder dem Betrieb des Fernstarters besuchen Sie die offizielle Website unter www.fortinbypass.com für die aktuellsten Anleitungen und Firmware-Updates. Technischer Support ist unter der Telefonnummer 514-255-HELP (4357) oder 1-877-336-7797 erreichbar.
