Installationsanleitung für Fortin EVO-ALL Fernstartmodul
Schnelle Installationsanleitung für das Fortin EVO-ALL Fernstartmodul im Toyota Tacoma 2016. Enthält Verkabelungspläne, Programmierschritte und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Programmierung des Fortin EVO-ALL Moduls für den Toyota Tacoma (Modelljahr 2016, Push-to-Start). Die Installation darf ausschließlich von qualifizierten Technikern durchgeführt werden, da fehlerhafte Anschlüsse zu dauerhaften Schäden am Fahrzeug führen können. Für die Programmierung ist ein Flash Link Updater oder Flash Link Mobile Tool erforderlich.
Installation und Verkabelung

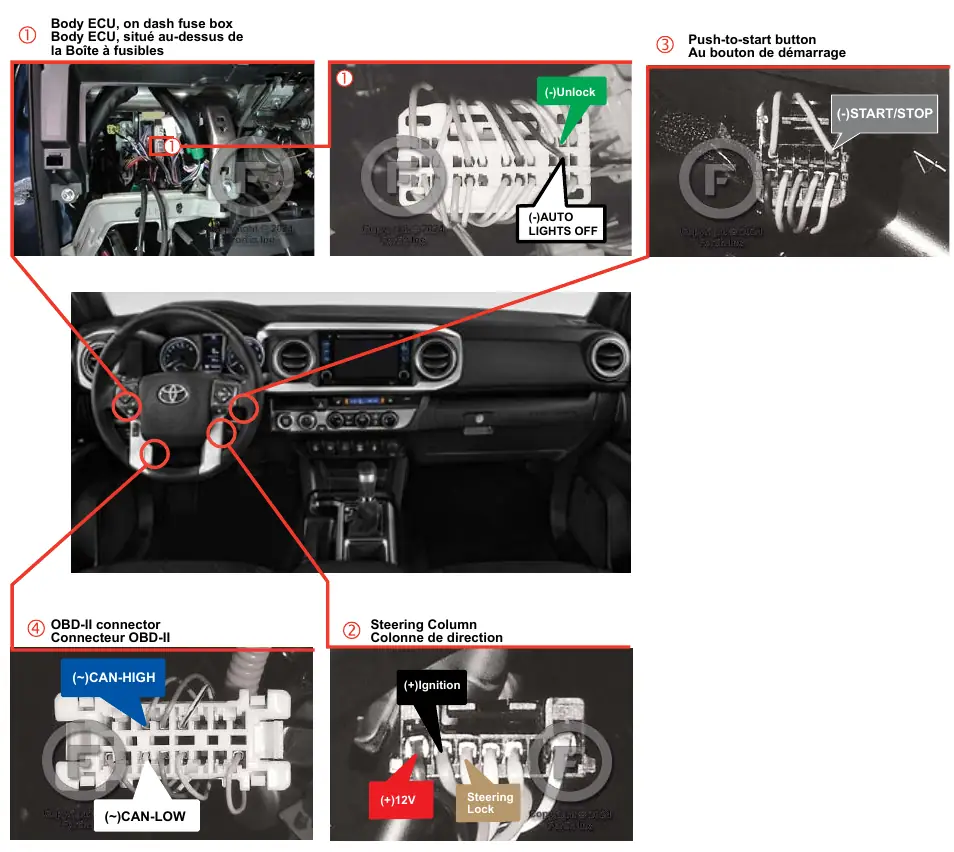

Die Installation erfordert den Zugriff auf verschiedene Fahrzeugkomponenten. Die wichtigsten Anschlusspunkte sind:
- Body ECU: Befindet sich am Sicherungskasten im Armaturenbrett.
- OBD-II Anschluss: Für die Datenkommunikation.
- Lenksäule: Für Zündungs- und Lenkradschloss-Signale.
- Push-to-Start Knopf: Für die Start-Stopp-Steuerung.
Verwenden Sie für die Verkabelung das beiliegende Diagramm. Achten Sie besonders auf die korrekte Platzierung der 1A-Diode und der 7,5A-Sicherung. Stellen Sie sicher, dass der Motorhaubenkontakt (Hood Pin) installiert ist, da dies ein wesentliches Sicherheitselement ist.
Programmierung mit DCryptor
Bevor Sie beginnen, konfigurieren Sie die Einheitenoptionen und speichern Sie diese über das Flash Link Tool. Der Programmiervorgang umfasst folgende Schritte:
- Halten Sie die Programmiertaste gedrückt und verbinden Sie den 4-PIN Data-Link-Stecker.
- Lassen Sie die Taste los, wenn die LED blau leuchtet.
- Stecken Sie die restlichen Anschlüsse ein.
- Drücken Sie den Push-to-Start-Knopf zweimal (ohne Bremse), um die Zündung einzuschalten. Warten Sie, bis die blaue LED schnell blinkt.
- Drücken Sie den Push-to-Start-Knopf einmal, um die Zündung auszuschalten.
- Wenn die rote und gelbe LED abwechselnd blinken, fahren Sie mit dem DCryptor-Prozess fort.
Funktionsweise des Fernstarts
Nach erfolgreicher Programmierung und Installation können Sie den Fernstart testen. Stellen Sie sicher, dass alle Türen geschlossen sind. Das Fahrzeug kann über die OEM-Fernbedienung oder die Fernstart-Fernbedienung entriegelt werden. Beim Öffnen der Fahrertür schaltet das Modul den Motor aus Sicherheitsgründen ab. Zum Fahren müssen Sie das Fahrzeug mit dem Smart-Key betreten, die Bremse treten und den Push-to-Start-Knopf drücken.
Sicherheitshinweise
Die Installation von Sicherheitselementen ist obligatorisch. Wenn das Fahrzeug mit offenem Motorhaubenkontakt ferngestartet werden kann, muss die Funktion A11 auf OFF programmiert werden. Verwenden Sie zur Überprüfung der Schaltkreise nur computerverträgliche Logikprüfer oder Digitalmultimeter.
Herstellerinformationen
Fortin
Praktische Hilfe
Typische Probleme
LED leuchtet nicht blau während der Programmierung
Trennen Sie den 4-Pin Data-Link-Stecker und beginnen Sie erneut mit Schritt 1.
Fahrzeug startet nicht per Fernstart
Überprüfen Sie, ob der Motorhaubenkontakt korrekt installiert ist und ob die Funktion A11 korrekt konfiguriert wurde.
Fahrzeug schaltet beim Öffnen der Tür ab
Dies ist ein normales Sicherheitsmerkmal des Systems.
Vor der Verwendung
- Stellen Sie sicher, dass Sie ein Flash Link Updater oder Flash Link Mobile Tool besitzen.
- Verwenden Sie nur einen computerverträglichen Logikprüfer oder ein Digitalmultimeter.
- Stellen Sie sicher, dass der Motorhaubenkontakt installiert ist.
- Konfigurieren Sie die Einheitenoptionen vor der Programmierung.
- Stellen Sie sicher, dass alle Türen geschlossen sind, bevor Sie den Fernstart testen.
Technische Daten in der Praxis
- 7.5A Sicherung
- Erforderliche Absicherung für den Stromkreis (nicht im Lieferumfang enthalten).
- Funktion A11
- Steuert den Motorhaubenkontakt-Status; muss auf OFF gesetzt werden, wenn kein funktionaler Kontakt vorhanden ist.
Abbildungen und Diagramme

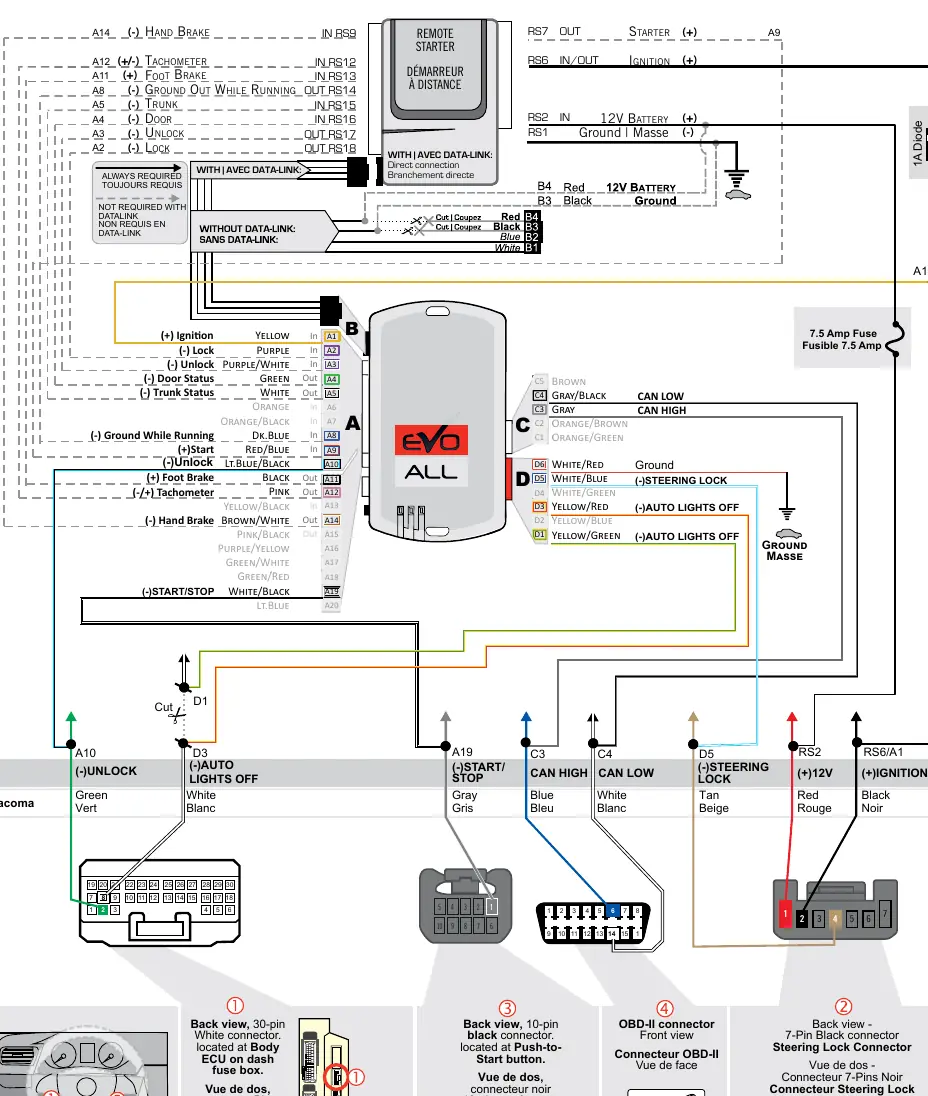

- Das Diagramm zeigt die Verbindungen zwischen dem EVO-ALL Modul und den Fahrzeuganschlüssen (Body ECU, OBD-II, Lenksäule).
- Die gestrichelten Linien zeigen optionale oder fahrzeugspezifische Verbindungen.
- Die farbigen Linien entsprechen den Kabeln am Modulstecker.
Modellkompatibilität
- Nur für Toyota Tacoma 2016 mit Push-to-Start System.
- Firmware-Version 79.66 oder höher erforderlich.
