Bedienungsanleitung für Fodsports FX 10C Bluetooth-Intercom
Schnellstartanleitung und Bedienungshilfe für das Fodsports FX 10C Bluetooth Mesh Intercom. Erfahren Sie alles über die Installation am Helm, die Kopplung mit Smartphones, die Einrichtung der Mesh-Intercom-Funktion und die grundlegende...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Fodsports FX 10C ist ein Bluetooth Mesh Intercom-System für Motorradhelme. Diese Anleitung deckt die Installation, die Kopplung mit Mobilgeräten sowie die Nutzung der Intercom- und Musikfunktionen ab. Achten Sie vor der ersten Nutzung darauf, das Gerät vollständig aufzuladen. Die Bedienung erfolgt über vier Haupttasten: Lautstärke (+/-), Power-Taste und Mesh-Taste.

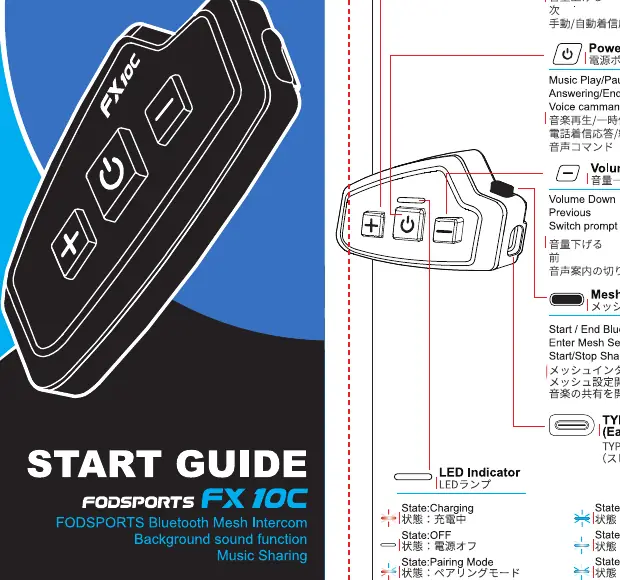

Geräteübersicht und Tastenbelegung
Die Steuerung des Geräts erfolgt über die Tasten am Gehäuse:
- Power-Taste: 2 Sekunden halten zum Ein-/Ausschalten.
- Lautstärke (+/-): Kurz drücken zur Lautstärkeregelung.
- Mesh-Taste: Startet/Beendet die Mesh-Intercom-Verbindung.
- Telefon-Taste: Annahme/Ablehnung von Anrufen und Sprachbefehle.
Installation

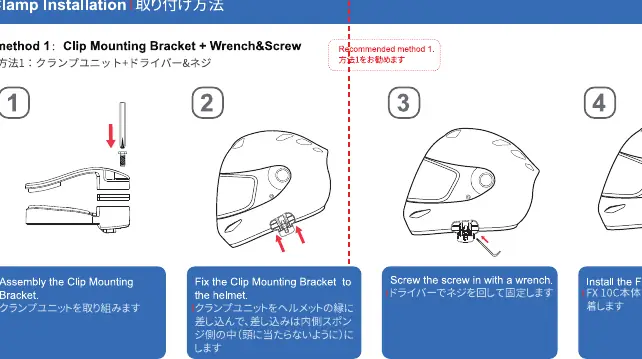

Es gibt zwei Möglichkeiten zur Befestigung am Helm:
- Klemmenmontage: Nutzen Sie die mitgelieferte Klemme und ziehen Sie die Schrauben mit dem beiliegenden Werkzeug fest.
- 3M-Klebeband: Reinigen Sie die Oberfläche gründlich, ziehen Sie die Schutzfolie ab und drücken Sie die Halterung für mindestens 15 Sekunden fest an den Helm.

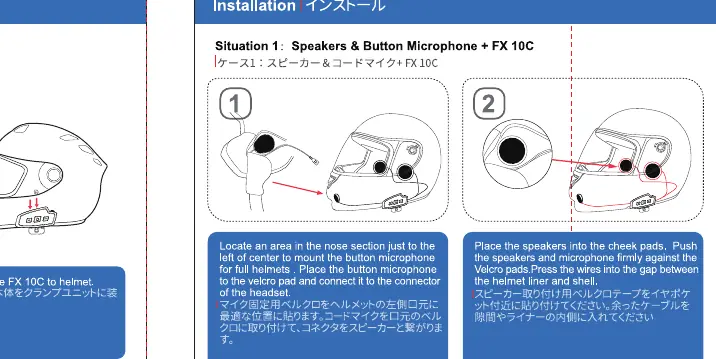

Lautsprecher und Mikrofon: Platzieren Sie die Lautsprecher in den Aussparungen des Helms. Das Mikrofon sollte so positioniert werden, dass es direkt vor dem Mund sitzt. Bei Integralhelmen nutzen Sie das Bügelmikrofon, bei Jethelmen das Schwanenhalsmikrofon.
Grundlegende Bedienung
- Kopplung mit Smartphone: Schalten Sie das Gerät ein, halten Sie die Telefon-Taste gedrückt, bis der Pairing-Modus aktiv ist, und suchen Sie in den Bluetooth-Einstellungen Ihres Smartphones nach 'FODSPORTS FX 10C'.
- Intercom-Verbindung: Stellen Sie sicher, dass alle Geräte eingeschaltet sind. Nutzen Sie die Mesh-Taste, um die Verbindung zu starten.
- Musiksteuerung: Nutzen Sie die Lautstärketasten und die Telefon-Taste zur Wiedergabe und Pause.
Technische Daten
- Bluetooth: Version 5.0 (HSP, HFP, A2DP, AVRCP).
- Akku: 800mAh Lithium-Polymer, Ladezeit ca. 2-3 Stunden.
- Betriebszeit: Bis zu 20 Stunden Sprechzeit.
- Betriebstemperatur: -20°C bis 50°C.
- Gewicht: 44g (nur Gerät).
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht mit dem Smartphone koppeln
Stellen Sie sicher, dass sich das Gerät im Pairing-Modus befindet (LED blinkt abwechselnd) und Bluetooth am Smartphone aktiviert ist. Löschen Sie ggf. alte Verbindungen.
Intercom-Verbindung bricht ab
Prüfen Sie, ob sich alle Geräte im gleichen Mesh-Kanal befinden und innerhalb der Reichweite zueinander sind.
Kein Ton aus den Lautsprechern
Überprüfen Sie den festen Sitz des Steckers am Gerät und die Positionierung der Lautsprecher im Helm.
Vor der Verwendung
- Akku vollständig aufladen (ca. 2-3 Stunden).
- Helm auf Kompatibilität der Lautsprecher- und Mikrofonplatzierung prüfen.
- Bluetooth am Smartphone aktivieren.
- Montageart (Klemme oder Klebeband) wählen und vorbereiten.
Technische Daten in der Praxis
- Bluetooth 5.0
- Aktueller Standard für stabile Verbindung und Energieeffizienz.
- Arbeitszeit 20h
- Maximale Betriebsdauer bei voller Ladung unter normalen Bedingungen.
- Betriebstemperatur -20°C bis 50°C
- Geeignet für den Einsatz bei extremen Wetterbedingungen.
Abbildungen und Diagramme
- Die Tastenbelegung zeigt die Funktionen für Power, Lautstärke, Mesh und Telefon.
- Die Installationsdiagramme zeigen die zwei Methoden: Klemmenmontage und 3M-Klebeband.
- Die Mikrofon-Installation unterscheidet sich je nach Helmtyp (Integral vs. Jethelm).
Modellkompatibilität
- Kompatibel mit den meisten Bluetooth-fähigen Smartphones.
- Mesh-Intercom-Funktion erfordert kompatible Fodsports-Geräte.
