Dieses Dokument beschreibt die ECU-Programmierung und die Installation der Kraftstoffpumpe für den Can-Am Maverick X3 Turbo RR. Es ist ausschließlich für den Einsatz in EPA-zertifizierten, zweckgebundenen Wettbewerbs- und Rennfahrzeugen auf geschlossenen Strecken bestimmt. Die Nutzung auf öffentlichen Straßen oder für Freizeitzwecke ist untersagt.

Leistungsstufen und technische Daten

Die Programmierung bietet verschiedene Leistungsstufen (Stage 1 bis 5x85), die spezifische Anforderungen an Kraftstoffoktanzahl, Zündkerzenabstand und Hardware (Auspuff, Bypass-Rohr, Kraftstoffpumpe) stellen. Die Motorleistung reicht von 200 bis 255 PS.

Wastegate-Einstellverfahren

Um den Ladedruck anzupassen, gehen Sie wie folgt vor:

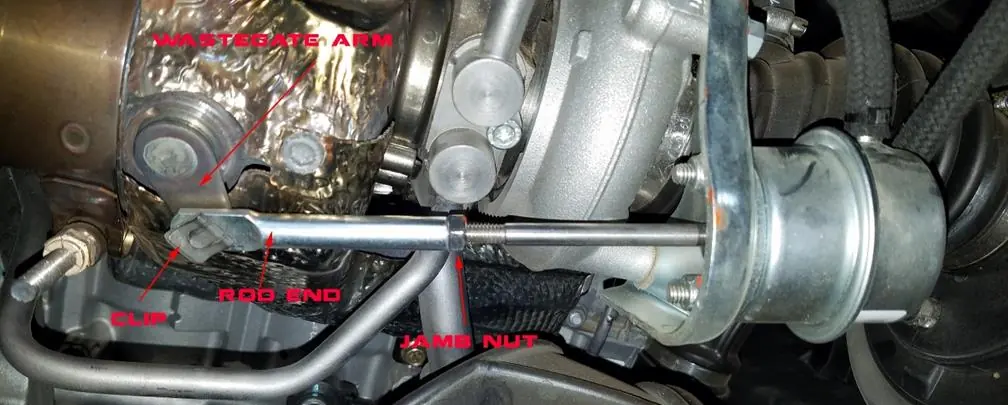

Wastegate-Aktuator mit markierten Komponenten
Wastegate-Aktuator mit markierten Komponenten
  1. Entfernen Sie die Abdeckung zwischen den Sitzen, um Zugang zum Turbolader zu erhalten.
  2. Entfernen Sie den Sicherungsclip am Wastegate-Aktuatorgestänge mit einem Schlitzschraubendreher.
  3. Lösen Sie die Kontermutter am Gestänge mit einem 10-mm-Schlüssel.
  4. Drehen Sie das Gestänge im Uhrzeigersinn, um den Arm zu verkürzen und den Öffnungsdruck zu erhöhen (oder gegen den Uhrzeigersinn zum Senken).
  5. Überprüfen Sie den Druck mit einer Mityvac-Pumpe (MV8255).
  6. Stellen Sie sicher, dass der Druck korrekt ist, und sichern Sie das Gestänge wieder mit dem Clip und der Kontermutter.

Installation der Kraftstoffpumpe

Wichtige Hinweise: Vor Beginn den Kraftstofftank entleeren. Das Kraftstoffpumpen-Relaiskabel muss installiert werden, bevor die Zündung eingeschaltet oder der Motor gestartet wird, um Schäden am Steuergerät (ECU) zu vermeiden.

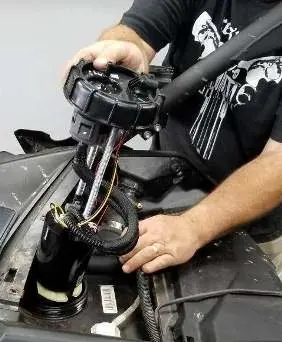

Entnahme der Kraftstoffpumpeneinheit
Entnahme der Kraftstoffpumpeneinheit

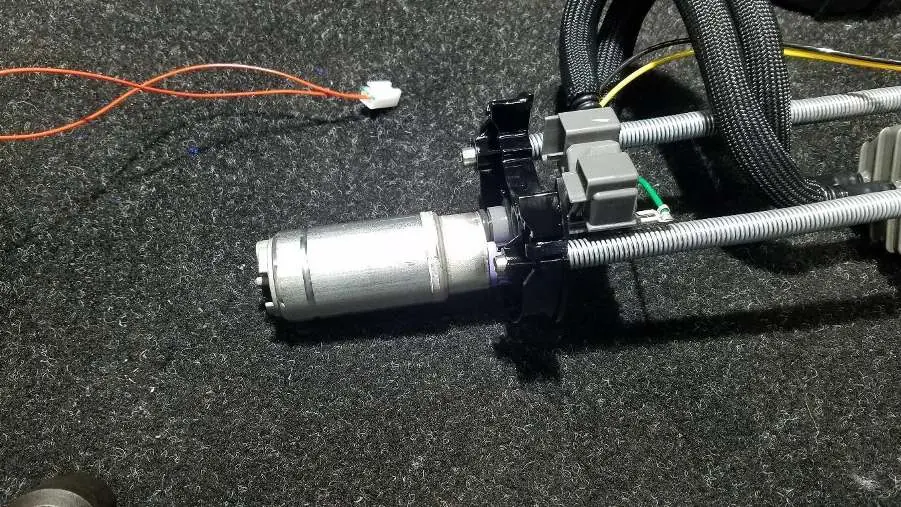

Kraftstoffpumpeneinheit ohne Gehäuse
Kraftstoffpumpeneinheit ohne Gehäuse

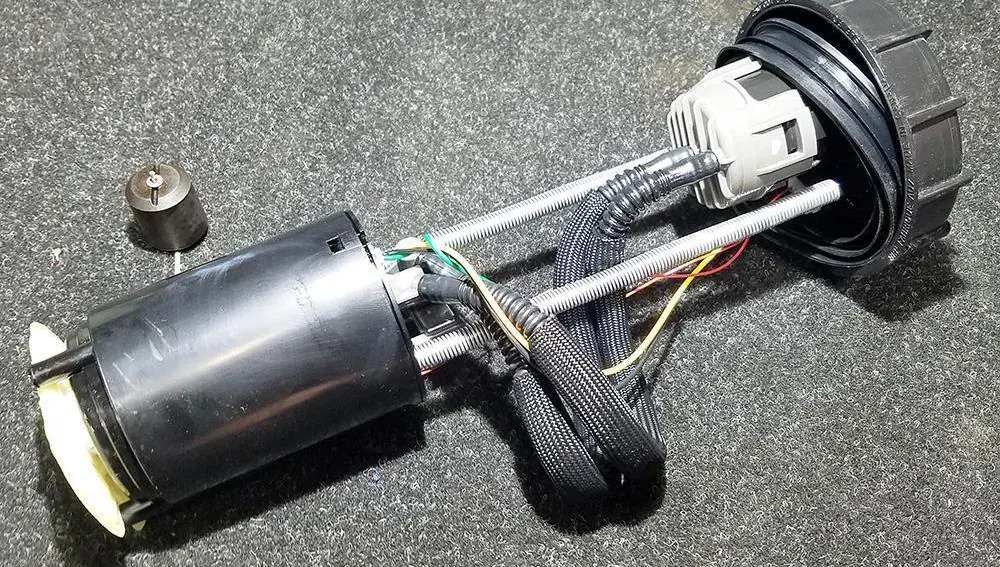

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

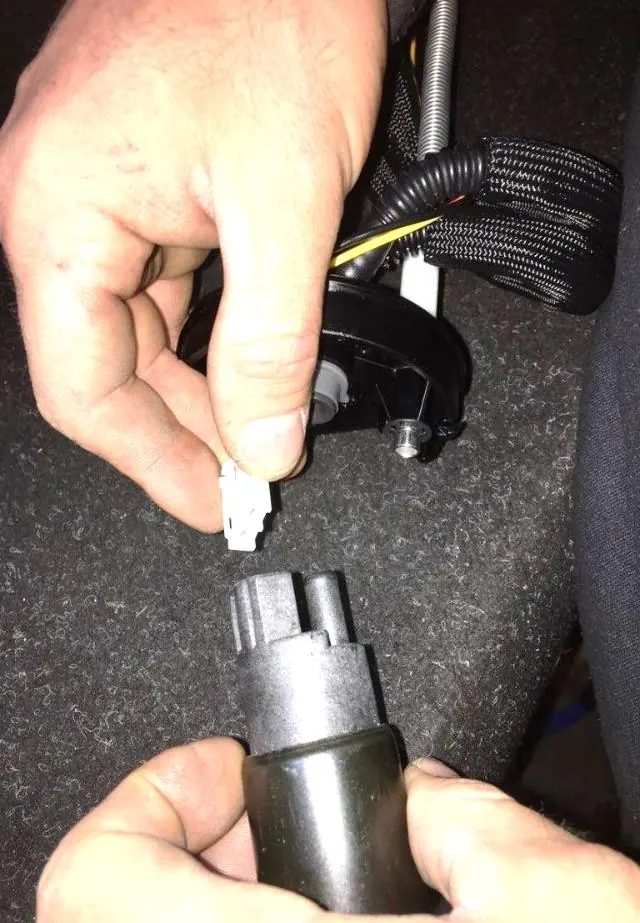

Trennen der elektrischen Verbindung
Trennen der elektrischen Verbindung
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5

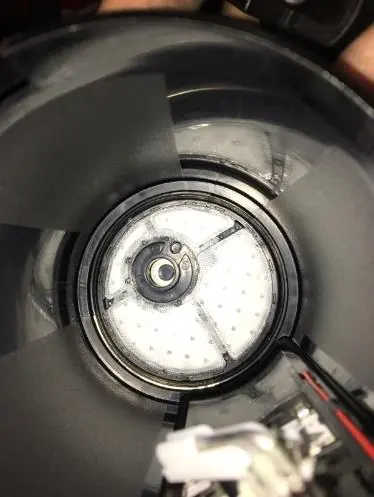

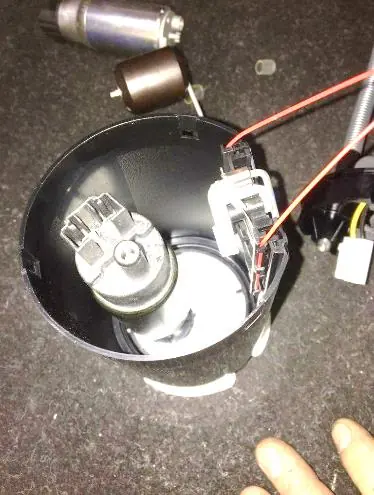

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
  1. Entfernen Sie die Kunststoffabdeckungen über dem Kraftstofftank.
  2. Trennen Sie den elektrischen Anschluss und den Kraftstoffschlauch (roten Clip entfernen).
  3. Drehen Sie die Kappe der Pumpeneinheit gegen den Uhrzeigersinn und entnehmen Sie die Einheit.
  4. Lösen Sie die Gehäuseabdeckung durch Drücken der Haltenasen.
  5. Tauschen Sie die Pumpe aus, schließen Sie die Kabel an und setzen Sie die Einheit wieder zusammen.
  6. Installieren Sie das mitgelieferte Relaiskabel und erden Sie das gelbe Kabel am Rahmen.
  7. Ersetzen Sie die OEM-Sicherung durch die mitgelieferte 20-Ampere-Sicherung in Position F5.

Herstellerinformationen

Evolution Powersports LLC

Markenprofil

Praktische Hilfe

Typische Probleme

ECU-Schaden nach Pumpeninstallation

Das Kraftstoffpumpen-Relaiskabel muss zwingend vor dem ersten Einschalten der Zündung oder Starten des Motors installiert werden.

Wastegate-Gestänge lässt sich nicht drehen

Wenn die Kontermutter zu fest sitzt, muss der Wastegate-Aktuator vom Turbolader entfernt werden, um Beschädigungen am Gestänge zu vermeiden.

Motor erreicht nicht die volle Leistung

Der Motor erzielt die beste Leistung bei 7900-8100 U/min. Ein Kupplungskit wird dringend empfohlen, um die Leistung zu maximieren und den Riemen zu schonen.

Vor der Verwendung

  • Kraftstofftank vor Beginn der Arbeiten vollständig entleeren.
  • 10-mm-Maulschlüssel, Mityvac (MV8255) und Schlitzschraubendreher bereithalten.
  • Sicherstellen, dass die gewählte Leistungsstufe (Stage) mit dem verwendeten Kraftstoff und der Hardware kompatibel ist.
  • Prüfen, ob die Zündkerzen den korrekten Elektrodenabstand (0.016-0.018 Zoll für die meisten Stages) aufweisen.

Technische Daten in der Praxis

Waste Gate (psi)
Der Ladedruck, der durch die Wastegate-Einstellung gesteuert wird; variiert je nach Stage von 9 bis 12 psi.
Spark Plug Gap
Der Elektrodenabstand der Zündkerzen, der für eine optimale Verbrennung bei erhöhtem Ladedruck angepasst werden muss.

Abbildungen und Diagramme

  • Das Wastegate-Diagramm zeigt die Position von Clip, Gestänge (Rod End) und Kontermutter (Jamb Nut) am Turbolader.
  • Die Bilder zur Kraftstoffpumpe verdeutlichen die Position der Haltenasen am Gehäuse und den korrekten Anschluss der elektrischen Steckverbindungen.

Modellkompatibilität

  • Nur für den Einsatz in EPA-zertifizierten, zweckgebundenen Wettbewerbsfahrzeugen.
  • Nicht für den Gebrauch auf öffentlichen Straßen oder für Freizeitzwecke zugelassen.
