Bedienungsanleitung für Everbilt 1-TIER Schubladen-Erweiterungsset
Schnellstartanleitung für die Montage und Pflege des Everbilt 1-TIER Schubladen-Erweiterungssets. Enthält Installationsschritte, Sicherheitshinweise und Reinigungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Montage und Pflege des Everbilt Schubladen-Erweiterungssets. Bitte beachten Sie, dass für die Installation vertikale Schienen erforderlich sind, die nicht im Lieferumfang enthalten sind. Aufgrund des Gewichts wird empfohlen, die Montage mit zwei Personen durchzuführen.
Sicherheitshinweise
- Tragen Sie Schutzhandschuhe, da Metallteile scharfe Kanten aufweisen können.
- Überladen Sie die Einheiten nicht, um ein Zusammenbrechen des Systems zu vermeiden.
- Verteilen Sie das Gewicht gleichmäßig auf jede Einheit.
- Nicht auf das Produkt klettern oder sich darauf stellen.
- Halten Sie kleine Teile von Kindern fern (Erstickungsgefahr).
Installation
Vor der Installation müssen alle Verpackungspappen aus dem Inneren des Schubladen-Kits entfernt werden. Bei der Installation mehrerer Schubladen beginnen Sie immer mit der untersten Einheit.
Schritt 1: Griffe montieren
Befestigen Sie den Griff (E) mit den mitgelieferten Schrauben (D) an der Vorderseite des Schubladen-Kits (A).
Schritt 2: Halterungen anbringen
Hängen Sie die schweren Halterungen (B) in die vertikalen Schienen ein. Achten Sie darauf, dass sie sicher in der gewünschten Höhe einrasten.
Schritt 3: Schubladen-Kit einsetzen
Setzen Sie das Schubladen-Kit (A) auf die Halterungen (B). Stellen Sie sicher, dass die Schienen des Kits vollständig in die Nut der Halterungen gleiten.
Schritt 4: Abdeckungen anbringen
Klicken Sie die Halterungsabdeckungen (C) auf die Halterungen (B), um die Installation abzuschließen.
Pflege und Reinigung
Das Schubladen-Kit besteht aus beschichteten Holzwerkstoffen. Zur Reinigung:
- Verwenden Sie ein weiches Tuch oder eine weiche Bürste mit einer milden Seifenlauge (warmes Wasser und mildes Reinigungsmittel).
- Verwenden Sie keine Lösungsmittel.
- Spülen Sie die Oberflächen gründlich mit klarem Wasser ab.
- Trocknen Sie die Oberflächen vor der erneuten Verwendung vollständig ab.
Herstellerinformationen
Everbilt
Praktische Hilfe
Typische Probleme
Schublade lässt sich nicht korrekt einsetzen
Stellen Sie sicher, dass alle Verpackungspappen aus dem Inneren entfernt wurden und die Schienen bis zum Ende der Nut in den Halterungen gleiten.
System wirkt instabil
Überprüfen Sie, ob die vertikalen Schienen korrekt montiert sind und ob das Gewicht gleichmäßig verteilt wurde. Überladung vermeiden.
Vor der Verwendung

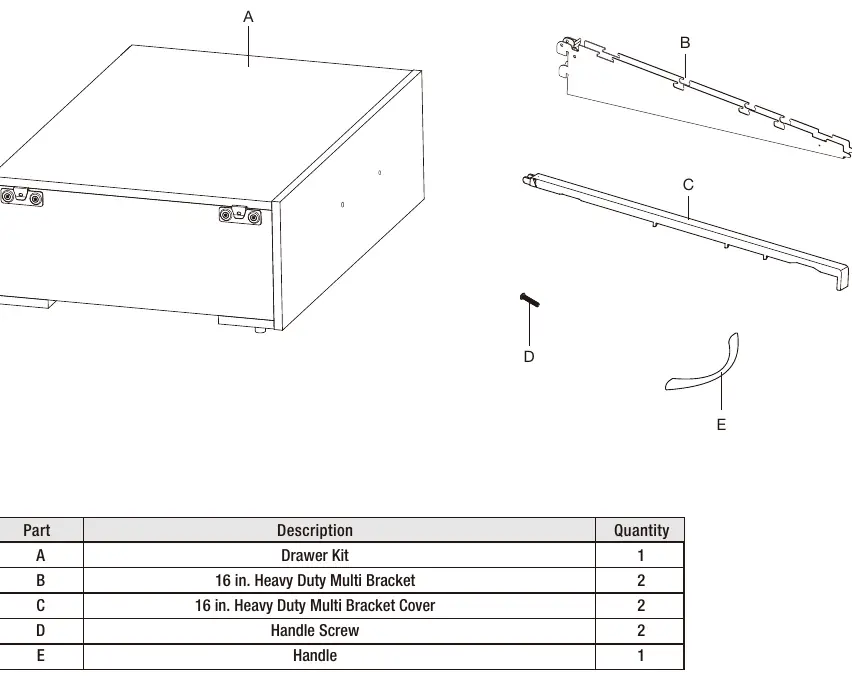

- Prüfen Sie, ob alle Teile (A, B, C, D, E) vorhanden sind.
- Stellen Sie sicher, dass vertikale Schienen bereits an der Wand montiert sind.
- Entfernen Sie alle Verpackungsmaterialien aus dem Schubladen-Kit.
- Tragen Sie Schutzhandschuhe für die Montage.
- Holen Sie sich eine zweite Person zur Unterstützung bei der Montage.
Technische Daten in der Praxis
- Abstand der vertikalen Schienen
- Muss exakt 24 Zoll (ca. 61 cm) von Mitte zu Mitte betragen.
- Trockenbau-Anforderung
- Erfordert die Montage in mindestens einem Wandpfosten (Stud) bei einer Mindestdicke von 1/2 Zoll.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Einrastsequenz der Halterungen in die vertikalen Schienen.
- Die Detailansichten verdeutlichen das Einsetzen des Schubladen-Kits in die Nut der Halterungen.
Modellkompatibilität
- Nur für die Verwendung mit Everbilt-kompatiblen vertikalen Schienensystemen.
- Nicht für den Außenbereich geeignet.
