Installationsanleitung für Everbilt 110-Grad-Scharnier mit Soft-Close-Funktion
Diese Installationsanleitung bietet eine Schritt-für-Schritt-Anleitung für die Montage und Einstellung des Everbilt 110-Grad-Scharniers mit Soft-Close-Funktion. Erfahren Sie, wie Sie die Bohrungen vornehmen, das Scharnier anbringen und die...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Everbilt 110-Grad-Scharniers für rahmenlose Möbel mit innenliegenden Türen. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Seien Sie bei der Verwendung von Elektrowerkzeugen stets vorsichtig.
Benötigtes Werkzeug
- Schraubendreher (Größe #2)
- Bleistift oder Anreißwerkzeug
- Lineal (Zoll und mm)
- Bohrmaschine
- 35-mm-Forstnerbohrer

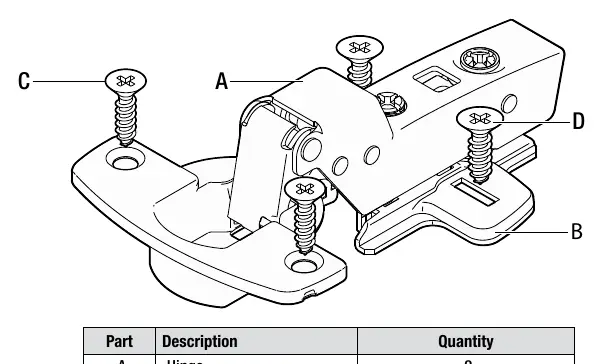

Lieferumfang
- Scharniere
- Montageplatten
- Holzschrauben (#5 x 5/8 Zoll und #9 x 5/8 Zoll)
Planung der Installation
Stellen Sie sicher, dass das Scharnier für Ihre Anwendung geeignet ist. Dieses Modell ist für innenliegende Türen an rahmenlosen Möbeln konzipiert. Die Anzahl der benötigten Scharniere pro Tür hängt von der Größe und dem Gewicht der Tür ab (siehe Diagramm im PDF für Empfehlungen basierend auf Gewicht und Höhe).
Installation
1. Bohrungen vorbereiten
Markieren Sie die Positionen für die Scharniere. Bohren Sie mit einem 35-mm-Forstnerbohrer ein Loch mit einem Durchmesser von 35 mm und einer Tiefe von mindestens 12,8 mm. Der Abstand von der Türkante bis zur Mitte des Bohrlochs muss 21,5 mm betragen. Achten Sie darauf, nicht durch die Türfront zu bohren.
2. Scharniere an der Tür befestigen
Setzen Sie den Scharniertopf in das vorgebohrte Loch ein und befestigen Sie ihn mit den mitgelieferten Holzschrauben.
3. Montageplatten am Schrank befestigen
Richten Sie die Montageplatten an den markierten Positionen am Schrankkorpus aus und befestigen Sie diese mit den entsprechenden Schrauben.
4. Tür am Schrank montieren
Öffnen Sie die Scharniere vollständig. Verbinden Sie den Scharnierarm mit der Montageplatte und drücken Sie ihn nach unten, bis er hörbar einrastet.

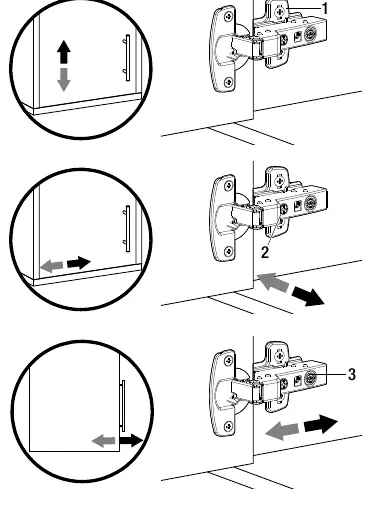

Einstellung der Tür
Nach der Montage können Sie die Tür für eine optimale Passform justieren:
- Höheneinstellung: Lösen Sie die obere Befestigungsschraube (1), um die Tür in der Höhe zu verschieben.
- Überlappungseinstellung: Drehen Sie die Einstellschraube (2), um die seitliche Überlappung der Tür anzupassen.
- Tiefeneinstellung: Drehen Sie die Exzenterschraube (3), um den Abstand der Tür zum Schrankkorpus zu verändern.
Herstellerinformationen
Everbilt
Praktische Hilfe
Typische Probleme
Tür schließt nicht bündig
Verwenden Sie die Tiefeneinstellschraube (3), um den Abstand zum Schrankkorpus zu korrigieren.
Scharnier rastet nicht auf der Montageplatte ein
Stellen Sie sicher, dass das Scharnier vollständig geöffnet ist, bevor Sie den Scharnierarm auf die Montageplatte drücken.
Vor der Verwendung
- Prüfen Sie, ob alle Teile laut Lieferumfang vorhanden sind.
- Stellen Sie sicher, dass Sie einen 35-mm-Forstnerbohrer besitzen.
- Markieren Sie die Bohrpositionen präzise mit einem Lineal.
- Überprüfen Sie die Türgröße, um die Anzahl der benötigten Scharniere zu bestimmen.
Technische Daten in der Praxis
- Bohrlochdurchmesser
- 35 mm für den Scharniertopf.
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Ausrichtung des Scharniers für innenliegende Türen.
- Die Anzahl der Scharniere hängt vom Gewicht und der Höhe der Tür ab.
Modellkompatibilität
- Nur für rahmenlose Möbel mit innenliegenden Türen geeignet.
- Maximaler Öffnungswinkel beträgt 110 Grad.
