Installationsanleitung für Enerlites 17000-F3 3-Stufen-Ventilatorsteuerung
Erfahren Sie, wie Sie die Enerlites 17000-F3 3-Stufen-Ventilatorsteuerung korrekt installieren und bedienen. Diese Anleitung enthält wichtige Verdrahtungshinweise, technische Daten und Sicherheitshinweise für eine sichere Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Enerlites 17000-F3 ist eine Wandsteuerung für Deckenventilatoren mit 3 Geschwindigkeitsstufen. Sie ersetzt den Standard-Wandschalter und ermöglicht die Steuerung der Geschwindigkeit über einen Schieberegler. S. 1
Wichtigste Schritte
- Verdrahtung: Hot (Black) an Schalter-Schwarz, Fan (Brown) an Schalter-Braun, Ground (Green) an Schalter-Grün. S. 1
Erste Inbetriebnahme
- Stellen Sie den Deckenventilator auf die höchste Geschwindigkeitsstufe ein, bevor Sie die Wandsteuerung verwenden. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120 VAC 60Hz | Betriebsspannung | S. 1 |
| Last | 2.5A | Maximale Strombelastung | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Die Enerlites 17000-F3 ist eine Wandsteuerung für Deckenventilatoren. Vor der Installation ist es zwingend erforderlich, den Strom am Sicherungskasten auszuschalten. Ein wesentlicher Schritt vor der Inbetriebnahme ist, den Deckenventilator selbst auf die höchste Geschwindigkeitsstufe einzustellen, bevor die Wandsteuerung verwendet wird. Dieses Gerät ist ausschließlich für Einzelpol-Installationen (Single Pole) vorgesehen.
Sicherheitshinweise
- Schalten Sie den Strom am Sicherungskasten oder an der Sicherung aus, bevor Sie mit der Installation beginnen.
- Keine Neutralleiter an dieses Gerät anschließen.
- Verwenden Sie das Gerät nur mit Kupfer- oder kupferkaschierten Drähten.
- Nicht zur Steuerung von Steckdosen, motorbetriebenen Geräten (außer Ventilatoren), Leuchtstofflampen oder transformatorbetriebenen Geräten verwenden.
- Es wird empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen.
Technische Daten
- Spannung: 120 VAC 60Hz
- Last: 2,5 A (für 3-Stufen-Ventilatoren)
- Betriebstemperatur: 32°F bis 104°F (0°C bis 40°C)
Installation und Verdrahtung
- Schalten Sie den Strom am Sicherungskasten aus.
- Verbinden Sie den stromführenden Draht (HOT) mit dem schwarzen Draht am Schalter.
- Verbinden Sie den Ventilator-Draht (FAN) mit dem braunen Draht am Schalter.
- Verbinden Sie den Erdungsdraht (GROUND) mit dem grünen Draht am Schalter.
- Montieren Sie die Ventilatorsteuerung mit der "UP"-Markierung nach oben in die Dose.
- Schalten Sie den Strom am Sicherungskasten wieder ein.
- Stellen Sie die Geschwindigkeit am Deckenventilator auf die höchste Stufe.
Bedienung
Die Steuerung erfolgt über einen Schieberegler. Schieben Sie den Hebel auf eine der 3 Geschwindigkeitsstufen (L, M, H) oder auf "Off", um den Ventilator auszuschalten. Der Hebel rastet bei jeder Einstellung spürbar ein.
Herstellerinformationen
Enerlites, Inc.
Praktische Hilfe
Typische Probleme
Ventilator lässt sich nicht steuern
Stellen Sie sicher, dass der Deckenventilator selbst auf die höchste Geschwindigkeitsstufe eingestellt ist, bevor Sie die Wandsteuerung nutzen.
Neutralleiter-Anschluss
Schließen Sie keine Neutralleiter an dieses Gerät an. Das Gerät benötigt keinen Neutralleiter.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Sicherstellen, dass es sich um eine Einzelpol-Installation handelt.
- Deckenventilator auf die höchste Stufe einstellen.
- Nur Kupfer- oder kupferkaschierte Drähte verwenden.
Technische Daten in der Praxis
- Betriebstemperatur
- 32°F bis 104°F (0°C bis 40°C)
Abbildungen und Diagramme

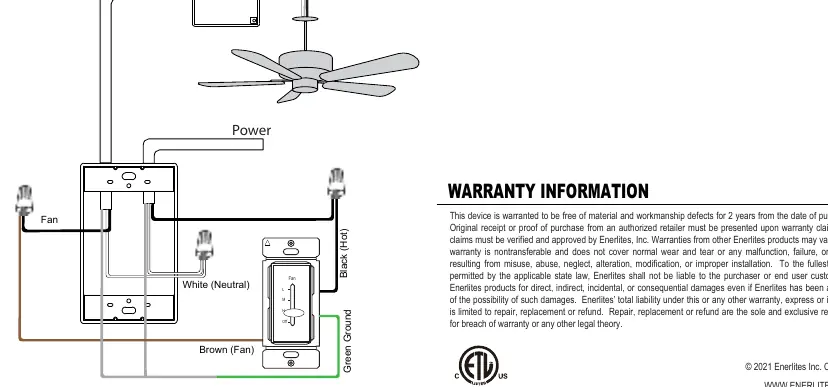

- Der Schaltplan zeigt die Verbindung des schwarzen Drahtes (Hot) mit der Stromquelle, des braunen Drahtes mit dem Ventilator und des grünen Drahtes mit der Erdung.
Modellkompatibilität
- Nur für 3-Stufen-Ventilatoren geeignet.
- Nicht für Leuchtstofflampen oder Transformatoren geeignet.
- Nur für Einzelpol-Schaltungen (Single Pole).
