Bedienungsanleitung für Einhell TE-AG 18/115 Li Akku-Winkelschleifer
Vollständige Bedienungsanleitung für den Einhell TE-AG 18/115 Li Akku-Winkelschleifer. Erfahren Sie alles über Montage, Bedienung, Scheibenwechsel, Sicherheitshinweise und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Einhell TE-AG 18/115 Li ist ein Akku-Winkelschleifer für Schleif- und Trennarbeiten an Metall und Gestein. Er erfordert die Montage der entsprechenden Schutzvorrichtung und des Zusatzhandgriffs vor der Inbetriebnahme. S. 6, 7, 8
Wichtigste Schritte
- Scheibenwechsel S. 9, 20
- Akku laden S. 8, 12
Erste Inbetriebnahme
- Zusatzhandgriff montieren, Schutzvorrichtung anbringen, Akku laden, Probelauf durchführen. S. 8, 19
Probleme und Lösungen
Akku lädt nicht
Netzspannung prüfen, Kontakte prüfen.
S. 8, 9Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nenndrehzahl | 8500 min-1 | Leerlaufdrehzahl | S. 7 |
Wo es im PDF steht
- Gerätebeschreibung S. 6
- Technische Daten S. 7
- Bedienung S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Einhell TE-AG 18/115 Li Akku-Winkelschleifers. Bitte lesen Sie die Sicherheitshinweise vor der ersten Inbetriebnahme sorgfältig durch.
Gerätebeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten: Spindelarretierung, Ein-/Ausschalter, Zusatzhandgriff, Schutzvorrichtung, Stirnlochschlüssel, Akku, Ladegerät, Rasttaste und Akku-Kapazitätsanzeige.
Montage und Inbetriebnahme
Vor der Inbetriebnahme muss der Zusatzhandgriff (3) in einer der drei Positionen (A, B, C) montiert werden. Die Schutzvorrichtung (4) muss so eingestellt werden, dass das Schleifgut vom Körper weggeführt wird. Achten Sie auf einen festen Sitz der Schutzvorrichtung.
Bedienung
Der Akku (6) wird mit dem Ladegerät (7) geladen. Zum Einschalten den Ein-/Ausschalter (2) nach rechts drücken und nach vorne schieben. Zum Ausschalten den Schalter hinten niederdrücken. Warten Sie, bis die Maschine ihre Höchstdrehzahl erreicht hat, bevor Sie mit der Arbeit beginnen.
Scheibenwechsel
Zum Wechseln der Schleif- oder Trennscheiben die Spindelarretierung drücken, um die Schleifspindel zu arretieren. Die Flanschmutter mit dem beiliegenden Stirnlochschlüssel (5) öffnen. Nach dem Scheibenwechsel die Mutter wieder festziehen.
Reinigung und Wartung
Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staubfrei. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.
Praktische Hilfe
Typische Probleme
Akku lädt nicht
Prüfen Sie, ob Netzspannung an der Steckdose anliegt und ob die Ladekontakte des Ladegeräts einwandfrei sind.
Vibrierende Scheiben
Scheibe sofort austauschen, da dies ein Sicherheitsrisiko darstellt.
Vor der Verwendung
- Akku vollständig laden
- Schutzvorrichtung korrekt montieren
- Zusatzhandgriff in der gewünschten Position montieren
- Scheibe auf Risse oder Beschädigungen prüfen
- Probelauf für mindestens 1 Minute im Leerlauf durchführen
Technische Daten in der Praxis
- Nenndrehzahl
- 8500 min-1
- Max. Scheiben-Ø
- 115 mm
- Spannungsversorgung
- 18 V d.c.
Abbildungen und Diagramme

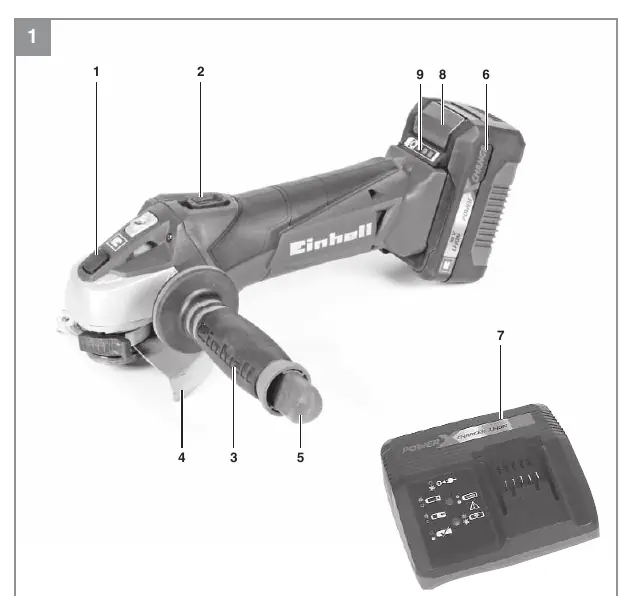

- Bild 1: Geräteübersicht
- Bild 2: Montage des Zusatzhandgriffs
- Bild 3: Schutzvorrichtung wechseln/einstellen
- Bild 4: Schalterbedienung
- Bild 5/6: Scheibenwechsel mit Stirnlochschlüssel
Modellkompatibilität
- Verwenden Sie nur Schleif- und Trennscheiben, die für eine minimale Drehzahl von 8.500 min-1 und eine Umfangsgeschwindigkeit von 52 m/s zugelassen sind.
