Installationsanleitung für Ecoer EAHETN Series Air Handler

Detaillierte Installationsanleitung für den Ecoer EAHETN Series Air Handler. Erfahren Sie alles über Montage, elektrische Anschlüsse, Kondensatablauf, TXV-Installation und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für die Ecoer EAHETN Series Air Handler (Hydronic Heat). Die Installation darf nur von zertifizierten Technikern durchgeführt werden. Vor Beginn der Arbeiten müssen alle Stromquellen getrennt werden. Das Gerät ist für den Betrieb mit 108/120V, einphasig, 60 Hz ausgelegt und nicht für die Installation im Freien zugelassen.

Installation und Vorbereitung

Stellen Sie sicher, dass das Gerät für die Anwendung korrekt dimensioniert ist. Für die Installation sind folgende Punkte zu beachten:

  • Abstände: Das Gerät erfordert einen Freiraum von 2,5 bis 3,5 Fuß an der Vorderseite für Wartungsarbeiten.
  • Schutz: Bei Installation in Garagen oder Lagerbereichen müssen Schutzbarrieren installiert werden. Das Gerät muss mindestens 18 Zoll von Zündquellen entfernt sein.
  • Feuchtigkeit: In Bereichen mit hoher Luftfeuchtigkeit (z. B. Dachböden) sollte das Gehäuse mit 2 Zoll Glasfaserisolierung und Dampfsperre umwickelt werden.

Kondensatablauf

Ein zusätzlicher Ablaufbehälter (Auxiliary Drain Pan) muss unter dem gesamten Gerät platziert werden. Die Ablaufleitungen müssen mit einem Gefälle von 1/4 Zoll pro Fuß installiert werden. Ein Kondensatabscheider (Trap) ist zwingend erforderlich. Verwenden Sie kein lösungsmittelbasiertes Rohrdichtmittel bei Kunststoff-Ablaufwannen.

Installation des Kondensat-Siphons
Installation des Kondensat-Siphons

Installation des Air Handlers

Das Gerät kann vertikal oder horizontal installiert werden. Bei Gegenstromanwendungen (Counterflow) muss die horizontale Ablaufwanne entfernt werden. Achten Sie darauf, dass die Spulen vor dem Löten mit einem feuchten Tuch geschützt werden, um Hitzeschäden zu vermeiden.

TXV-Spulen

Die Ausrichtung des TXV-Fühlers ist entscheidend für die Systemleistung. Der Fühler sollte horizontal auf der Saugleitung bei 2 oder 10 Uhr montiert und isoliert werden. Bei vertikaler Montage muss das Kapillarrohr nach oben gerichtet sein.

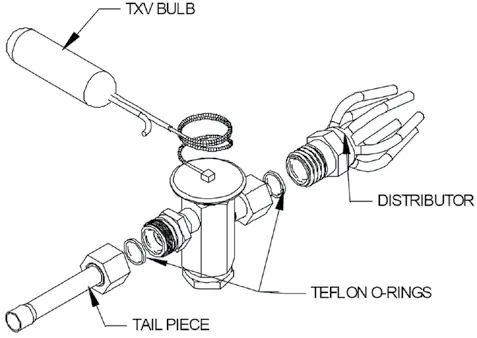

Komponenten der TXV-Baugruppe
Komponenten der TXV-Baugruppe
Empfohlene Position für vertikale TXV-Fühlermontage
Empfohlene Position für vertikale TXV-Fühlermontage

Elektrische Installation

Die Verkabelung muss gemäß dem National Electric Code erfolgen. Das Gerät verfügt über ein mikroprozessorgesteuertes Board. Die Speed-Taps (1-5) am Gebläsemotor ermöglichen die Anpassung des Luftvolumens. Der Aquastat-Jumper muss in der OFF-Position bleiben, sofern kein Aquastat verwendet wird.

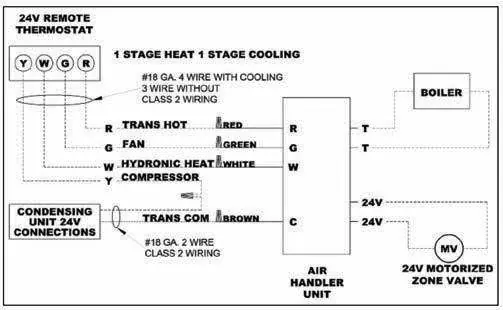

Schaltplan für 1-stufiges Heizen und Kühlen
Schaltplan für 1-stufiges Heizen und Kühlen

Inbetriebnahme und Wartung

Vor der Inbetriebnahme muss das System entlüftet werden. Das Wasser im Hydronic-System sollte zwischen 120°F und 180°F liegen. Führen Sie eine jährliche Wartung durch, einschließlich der Reinigung der internen Komponenten und der Überprüfung der Luftfilter.

Messung des statischen Luftdrucks
Messung des statischen Luftdrucks
Installationsdiagramm für Massachusetts
Installationsdiagramm für Massachusetts

Fehlerbehebung

Bei Problemen wie einem lauten Pumpengeräusch oder mangelnder Heizleistung sollte das System erneut entlüftet werden. Überprüfen Sie die Thermostateinstellungen und stellen Sie sicher, dass keine Rückschlagventile den Durchfluss behindern.

Praktische Hilfe

Typische Probleme

Laute Pumpe

Das System ist möglicherweise nicht vollständig entlüftet. Entlüften Sie das System erneut gemäß der Inbetriebnahme-Anleitung.

Warmwasser zirkuliert während des Kühlzyklus

Das Rückschlagventil könnte verklebt sein und offen stehen. Überprüfen Sie das Ventil.

Wenig oder keine Wärme aus der Wasserspule

Entlüften Sie das System, prüfen Sie, ob die Anschlüsse vertauscht sind, oder stellen Sie sicher, dass der Warmwasserbereiter korrekt eingestellt ist.

Vor der Verwendung

  • Stromversorgung trennen
  • Modellnummer und Optionen auf dem Etikett prüfen
  • Freiräume für Wartung sicherstellen (2,5-3,5 Fuß vorne)
  • Kondensatablauf mit Gefälle und Siphon installieren
  • Verkabelung gemäß Schaltplan prüfen
  • System entlüften

Technische Daten in der Praxis

Wassertemperatur
120°F - 180°F für Hydronic-Spulen

Abbildungen und Diagramme

  • Schaltplan für 1-stufiges Heizen/Kühlen
  • TXV-Fühlermontage (2 oder 10 Uhr Position)
  • Kondensat-Siphon-Installation
  • Hydronic-Anschlussdiagramm (Massachusetts-konform)

Modellkompatibilität

  • Nur für Hydronic-Heizsysteme geeignet
  • Nicht für elektrische Heizung geeignet
  • Nicht für Außeninstallation zugelassen
