Bedienungsanleitung für E-flite Extra 300 1.3m RC-Flugzeug
Schnellstartanleitung für das E-flite Extra 300 1.3m RC-Flugzeug. Enthält Informationen zu Montage, SAFE Select-Technologie, Sender-Setup, Schwerpunkt, Flugvorbereitung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für das E-flite Extra 300 1.3m RC-Flugzeug. Es enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen, Informationen zur SAFE Select-Technologie sowie Anleitungen zur Fehlerbehebung. Vor dem ersten Flug müssen alle Schritte der Vorflug-Checkliste (Preflight) durchgeführt werden, einschließlich der Überprüfung des Schwerpunkts (CG) und der Bindung des Senders.
Montage des Modells

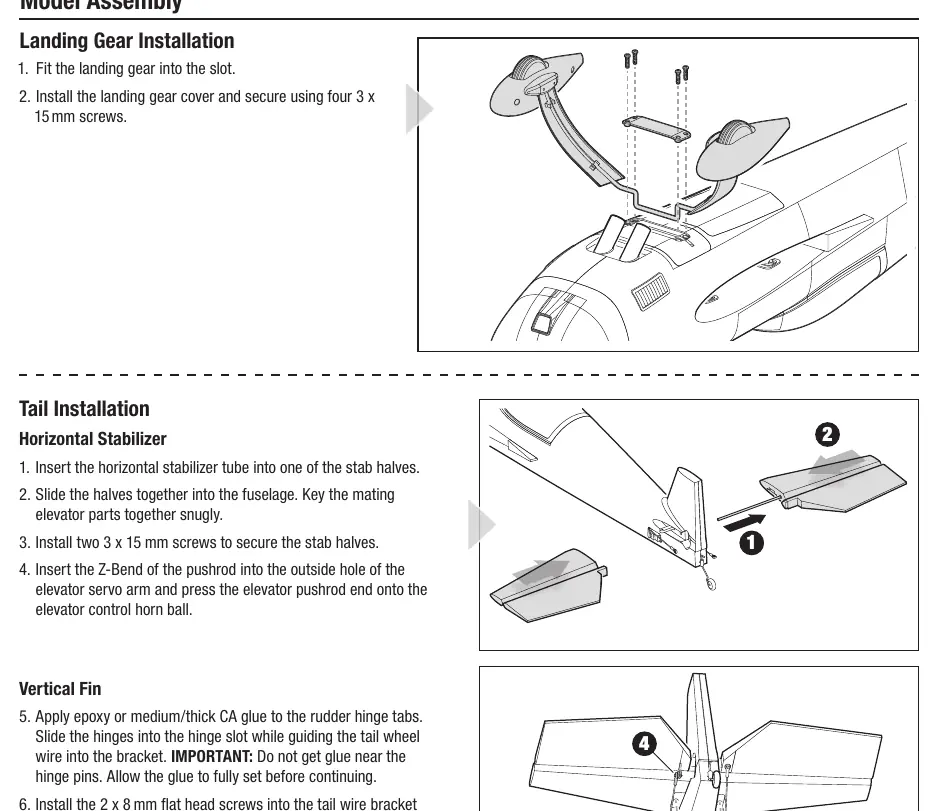

Die Montage umfasst die Installation des Fahrwerks, des Höhenleitwerks, des Seitenleitwerks, der Tragflächen und des Propellers. Achten Sie darauf, alle Schrauben fest anzuziehen und die Rudergestänge korrekt zu zentrieren. Bei der Installation des Empfängers ist auf die korrekte Ausrichtung parallel zur Rumpflänge zu achten.
SAFE Select Technologie
Die SAFE Select-Technologie bietet zusätzliche Flugstabilität. Sie kann durch einen speziellen Bindevorgang aktiviert oder deaktiviert werden. Wenn aktiviert, kann sie einem Schalter am Sender zugewiesen werden, um sie während des Fluges ein- oder auszuschalten.
Sender-Setup und Flugvorbereitung
Stellen Sie sicher, dass der Sender gemäß der Tabelle in der Anleitung konfiguriert ist. Verwenden Sie für die ersten Flüge die "Low Rate"-Einstellungen. Der Schwerpunkt (CG) muss 90–100 mm hinter der Vorderkante der Tragfläche am Rumpf liegen. Führen Sie vor jedem Flug einen Reichweitentest durch.
Wartung und Fehlerbehebung
Nach dem Flug sollte der Akku getrennt und entfernt werden. Bei Problemen wie Oszillationen oder ungleichmäßiger Flugleistung prüfen Sie die Rudergestänge, die Ausrichtung des Empfängers und den Zustand des Propellers. Bei einem "Low Voltage Cutoff" (LVC) landet das Flugzeug sicher, da die Motorleistung reduziert wird, um die Steuerung zu erhalten.
Herstellerinformationen
E-flite
Praktische Hilfe
Typische Probleme
Oszillationen während des Fluges
Prüfen Sie auf beschädigte oder unwuchtige Propeller, lockere Rudergestänge oder einen nicht fest sitzenden Empfänger.
Flugzeug reagiert nicht auf Gas
Stellen Sie sicher, dass der Gasknüppel und die Gastrimmung auf der niedrigsten Einstellung stehen und der Motor korrekt mit dem ESC verbunden ist.
Motorleistung pulsiert oder fällt aus
Der Akku ist möglicherweise entladen (LVC aktiviert) oder zu kalt. Laden Sie den Akku auf oder wärmen Sie ihn vor dem Flug auf.
Vor der Verwendung
- Akku vollständig aufladen
- Sender gemäß Setup-Tabelle konfigurieren
- Schwerpunkt (CG) bei 90–100 mm prüfen
- Reichweitentest durchführen
- AS3X-Kontrollrichtungstest durchführen
- Rudergestänge auf freie Beweglichkeit prüfen
Technische Daten in der Praxis
- Schwerpunkt (CG)
- 90–100 mm hinter der Vorderkante der Tragfläche am Rumpf.
- Empfohlener Akku
- 14.8V 4S 2200-3200mAh 30-40C Li-Po.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage von Fahrwerk, Leitwerk, Tragflächen und Motor.
- Ein Diagramm zeigt die korrekte Belegung der Empfängeranschlüsse (1=Gas, 2=Querruder, 3=Höhenruder, 4=Seitenruder, 5=Einziehfahrwerk, 6=Landeklappen).
Modellkompatibilität
- Erfordert einen 6-Kanal-Sender (oder mehr) mit Spektrum DSM2/DSMX-Technologie.
- SAFE Select ist auf den Kanälen 5–9 zuweisbar.
