Dieses Dokument ist die offizielle Bedienungsanleitung für das E-flite UMX Air Tractor 0.70m Modellflugzeug. Es enthält kritische Sicherheitsanweisungen, Konfigurationsschritte für Spektrum-Sender, Anleitungen zur Bindung, Erklärungen der Flugmodi (SAFE und AS3X) sowie Wartungshinweise. Das Modell ist kein Spielzeug und für Personen unter 14 Jahren nicht geeignet.
Sicherheitshinweise
- Halten Sie immer einen Sicherheitsabstand ein und fliegen Sie in offenen Bereichen.
- Verwenden Sie nur voll geladene Akkus und schalten Sie den Sender ein, bevor Sie das Flugzeug mit Strom versorgen.
- Berühren Sie niemals bewegliche Teile und halten Sie Hände vom Propeller fern, wenn der Akku angeschlossen ist.
- Trennen Sie den Akku nach jedem Flug, um eine Tiefentladung zu vermeiden.
Sender-Setup
Die Anleitung bietet detaillierte Schritt-für-Schritt-Anleitungen für die Einrichtung von Spektrum NX, DX und iX Sendern. Dies umfasst die Modellauswahl, die Konfiguration von Dual Rates (Aileron/Elevator), Expo-Werten, Throttle Cut und die Flap-System-Einstellungen.
Bindung und Flugmodi
Der Bindungsprozess erfordert, dass der Sender ausgeschaltet ist, während der Akku im Flugzeug angeschlossen wird, bevor der Bindungsmodus am Sender aktiviert wird. Das Modell verfügt über zwei Flugmodi: SAFE Select (für stabilisierten Flug) und AS3X (für präzises Flugverhalten). Diese können über Kanal 5 gesteuert werden.

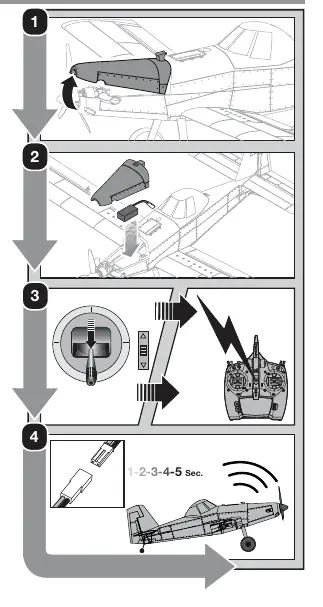

ESC/Empfänger-Armierung und Schwerpunkt
Der AS3X-Empfänger initialisiert sich nach dem Anschließen des Akkus, wenn das Flugzeug für 5 Sekunden unbewegt bleibt. Der Schwerpunkt (CG) liegt bei 29mm ± 2mm hinter der Flügelvorderkante. Überprüfen Sie diesen bei umgedrehtem Modell.
Handstart
Es wird empfohlen, das Modell im SAFE-Modus gegen den Wind bei 100% Leistung zu starten. Das Modell aktiviert automatisch die "Hand Launch Assist"-Funktion, um den Steigwinkel zu erhöhen.
Wartung und Fehlerbehebung
Die Anleitung enthält Anweisungen zur Demontage von Propeller und Motor. Bei Problemen wie "Flugzeug reagiert nicht auf Gas" oder "instabiles Flugverhalten" bietet die Fehlerbehebungstabelle konkrete Lösungen, wie das Zurücksetzen der Trimmung oder die mechanische Zentrierung der Rudergestänge.
Herstellerinformationen
E-flite
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass Gashebel und Gastrimmung auf der niedrigsten Einstellung stehen oder kehren Sie den Gaskanal am Sender um.
Vergrößern Sie den Abstand zwischen Sender und Empfänger, stellen Sie sicher, dass keine großen Metallobjekte in der Nähe sind, und wiederholen Sie den Bindungsvorgang.
Zentrieren Sie die Steuerflächen mechanisch durch Anpassen der U-Biegungen an den Gestängen. Verwenden Sie keine Sub-Trimmung am Sender.
Vor der Verwendung
- Akku vollständig geladen?
- Sender-Einstellungen (Dual Rates, Expo) gemäß Anleitung konfiguriert?
- Steuerflächen mechanisch zentriert?
- Schwerpunkt (CG) bei 29mm ± 2mm geprüft?
- Gashebel auf niedrigster Position und Throttle Cut aktiviert?
Technische Daten in der Praxis
- Spannweite: 702mm
- Die Breite des Modells von Flügelspitze zu Flügelspitze.
- Gewicht: ca. 169g (mit 3S 300mAh Akku)
- Das Abfluggewicht inklusive empfohlenem Akku.
- Schwerpunkt (CG): 29mm ± 2mm
- Der ideale Balancepunkt hinter der Flügelvorderkante für stabiles Flugverhalten.
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme für die korrekte Positionierung der Gestänge an den Ruderhörnern.
- Ein Diagramm zeigt die korrekte Ausrichtung des Propellers und der Spinner-Montage.
- Die Sender-Setup-Tabellen führen durch die Menüstruktur der Spektrum-Sender.
Modellkompatibilität
- Erfordert einen Spektrum DSM2/DSMX-kompatiblen Sender.
- Empfohlener Akku: Spektrum 3S 300mAh 30C LiPo.
- Nicht für Kinder unter 14 Jahren geeignet.
