Dyness AR1.2 LiFePO4-Batterie 12.8V 100Ah - Bedienungsanleitung

Schnellanleitung für die Dyness AR1.2 LiFePO4-Batterie. Erfahren Sie alles über Installation, Ladevorgänge, Reihen- und Parallelschaltung sowie die Fehlerbehebung bei BMS-Abschaltungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Dyness AR1.2 LiFePO4-Batterie Seite 1 Anschluss eines Solarladereglers Seite 7 Anschluss eines Ladegeräts Seite 8 BMS-Aktivierungsmethode Seite 14

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Betrieb und die Installation der Dyness AR1.2 LiFePO4-Batterie. Das Dokument enthält wichtige Anweisungen zur sicheren Handhabung, zum korrekten Laden und zur Konfiguration von Batteriesystemen in Reihen- oder Parallelschaltung. Beachten Sie unbedingt die Sicherheitshinweise, um Schäden am Gerät oder Verletzungen zu vermeiden.

Produktparameter

Die Dyness AR1.2 ist eine 12.8V LiFePO4-Batterie mit einer Kapazität von 100Ah (1280Wh). Sie ist für den Einsatz in verschiedenen Energiespeichersystemen konzipiert.

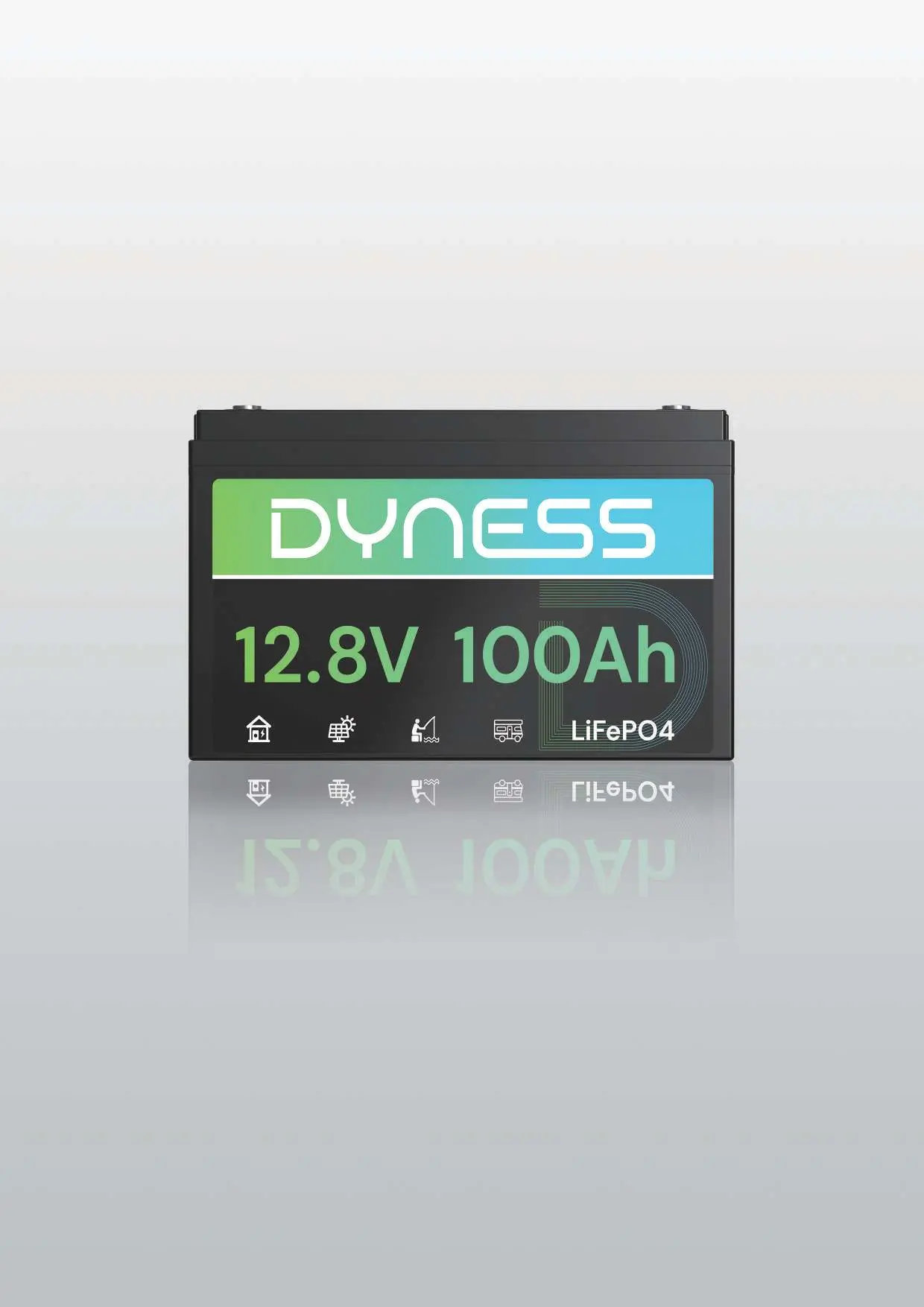

Dyness AR1.2 LiFePO4-Batterie
Dyness AR1.2 LiFePO4-Batterie
  • Nennspannung: 12.8V
  • Nennkapazität: 100Ah
  • Lademethode: CC/CV
  • Ladespannung: 14.4V ±0.2V
  • Empfohlener Ladestrom: 20A (0.2C)
  • Max. kontinuierlicher Entladestrom: 100A
  • Anschlüsse: M8 Bolzen
  • Schutzklasse: IP65

Nutzungshinweise

Vor der ersten Inbetriebnahme sollte das Produkt auf einwandfreien Zustand geprüft werden. Vermeiden Sie den Kontakt der Pole mit metallischen oder leitfähigen Gegenständen, um Kurzschlüsse zu verhindern. Die Batterie darf nicht als Starterbatterie verwendet werden. Bei längerer Lagerung wird ein Ladestand von 50% empfohlen; laden Sie die Batterie alle sechs Monate nach.

Ladevorgang

Die Batterie kann über verschiedene Quellen geladen werden:

Anschluss eines Solarladereglers
Anschluss eines Solarladereglers
Anschluss eines Ladegeräts
Anschluss eines Ladegeräts
  • Solarpanel: Empfohlen wird eine PV-Leistung von ≥400W. Verwenden Sie einen geeigneten Laderegler im LiFePO4-Modus (14.6V).
  • Ladegerät: Verwenden Sie ein spezielles 14.6V LiFePO4-Ladegerät. Vermeiden Sie Krokodilklemmen, da diese zu Schmelzschäden an den Anschlüssen führen können.
  • Generator/Lichtmaschine: Stellen Sie sicher, dass das System AC-Ausgang unterstützt und verwenden Sie ein geeignetes Ladegerät dazwischen.

Reihen- und Parallelschaltung

Es können bis zu 16 identische Batterien kombiniert werden. Vor der Verbindung müssen alle Batterien separat vollständig geladen werden, um Spannungsunterschiede zu minimieren. Verbinden Sie die Batterien parallel und lassen Sie sie 12-24 Stunden ruhen, um die Spannung anzugleichen. Es wird empfohlen, die Spannung alle sechs Monate erneut auszugleichen.

Fehlerbehebung

Wenn die Batterie nicht funktioniert, nicht lädt oder die Spannung unter 9V liegt, hat das BMS (Batteriemanagementsystem) die Batterie wahrscheinlich zum Schutz abgeschaltet. Versuchen Sie eine der folgenden Methoden zur Aktivierung:

BMS-Aktivierungsmethode
BMS-Aktivierungsmethode
  • Trennen Sie alle Verbindungen und lassen Sie die Batterie 30 Minuten ruhen.
  • Verwenden Sie ein 0V-Ladegerät, um die Batterie bis auf 14V-14.6V zu laden.
  • Verbinden Sie kurzzeitig (3-10 Sekunden) ein 18V-36V Solarpanel ohne Laderegler.

Sicherheitshinweise

Halten Sie die Batterie von Hitzequellen fern. Bei Brand verwenden Sie Wasser, Sand oder Feuerlöscher (Pulver/CO2). Die Batterie darf nicht geöffnet, durchstochen oder in Wasser getaucht werden. Bei starken Stößen oder Beschädigungen ist der Betrieb sofort einzustellen. Entsorgen Sie das Produkt gemäß den lokalen Gesetzen.

Praktische Hilfe

Typische Probleme

Batterie lässt sich nicht laden oder funktioniert nicht (Spannung <9V)

Das BMS hat die Batterie wahrscheinlich abgeschaltet. Versuchen Sie die Aktivierung durch 30-minütiges Trennen aller Lasten, Laden mit einem 0V-Ladegerät oder kurzes Anschließen eines 18V-36V Solarpanels.

Lose Batterieanschlüsse

Ziehen Sie die M8-Bolzen fest an. Lose Anschlüsse führen zu Hitzeentwicklung und können die Batterie beschädigen.

Spannungsunterschiede bei Reihen-/Parallelschaltung

Führen Sie vor der Verbindung einen Spannungsabgleich durch (separat voll laden, parallel verbinden für 12-24h) und wiederholen Sie dies alle 6 Monate.

Vor der Verwendung

  • Prüfen Sie das Produkt nach dem Auspacken auf einwandfreie Funktion.
  • Stellen Sie sicher, dass die Kabel für die erwartete Last korrekt dimensioniert sind.
  • Verwenden Sie nur ein professionelles LiFePO4-Ladegerät (14.6V).
  • Tragen Sie bei der Verkabelung isolierende Handschuhe.
  • Stellen Sie sicher, dass alle zu verbindenden Batterien vom gleichen Typ, gleicher Kapazität und Marke sind.

Abbildungen und Diagramme

  • Abbildung 3-1: Anschluss eines Solarladereglers an die Batterie.
  • Abbildung 3-2: Anschluss eines dedizierten LiFePO4-Ladegeräts.
  • Abbildung 5-1 bis 5-4: Schaltpläne für verschiedene Reihen- und Parallelschaltungskonfigurationen (4S1P, 1S4P, 2S2P, 4S2P).

Modellkompatibilität

  • Nicht als Starterbatterie verwenden.
  • Nur identische Batterien (gleiche Kapazität, gleiches BMS, gleiche Marke) in Reihe oder parallel schalten.
  • Batterien sollten innerhalb von 6 Monaten nach dem Kauf kombiniert werden.
