Bedienungsanleitung für DS18 NXL-XDT/BK 1.75-Zoll-Kompressions-Treiber-Tower mit RGB-LED
Erfahren Sie, wie Sie den DS18 NXL-XDT/BK Kompressions-Treiber-Tower mit integrierter RGB-LED-Beleuchtung sicher installieren und anschließen. Dieser Leitfaden enthält technische Daten, Montageschritte und Schaltpläne für eine optimale...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebsanleitung für den DS18 NXL-XDT/BK Kompressions-Treiber-Tower. Vor der Installation ist es zwingend erforderlich, das negative Batteriekabel zu trennen. Achten Sie bei der Montage auf Fahrzeugen oder Booten darauf, keine Kraftstoffleitungen, Bremsleitungen oder elektrische Kabel zu beschädigen. Verwenden Sie für eine zuverlässige Installation wasserdichte Anschlüsse und schützen Sie Kabel vor scharfen Kanten.
Lieferumfang
- 1x 1.75-Zoll-Kompressions-Treiber-Tower
- Sechskantschlüssel (6 mm, 5 mm, 2.5 mm)
- NBR-Pads für 1.75-Zoll- und 1.5-Zoll-Rohre
- Edelstahl-Montagematerial (Schrauben, Unterlegscheiben, Sicherheitsseil, Schraubensicherungskleber)

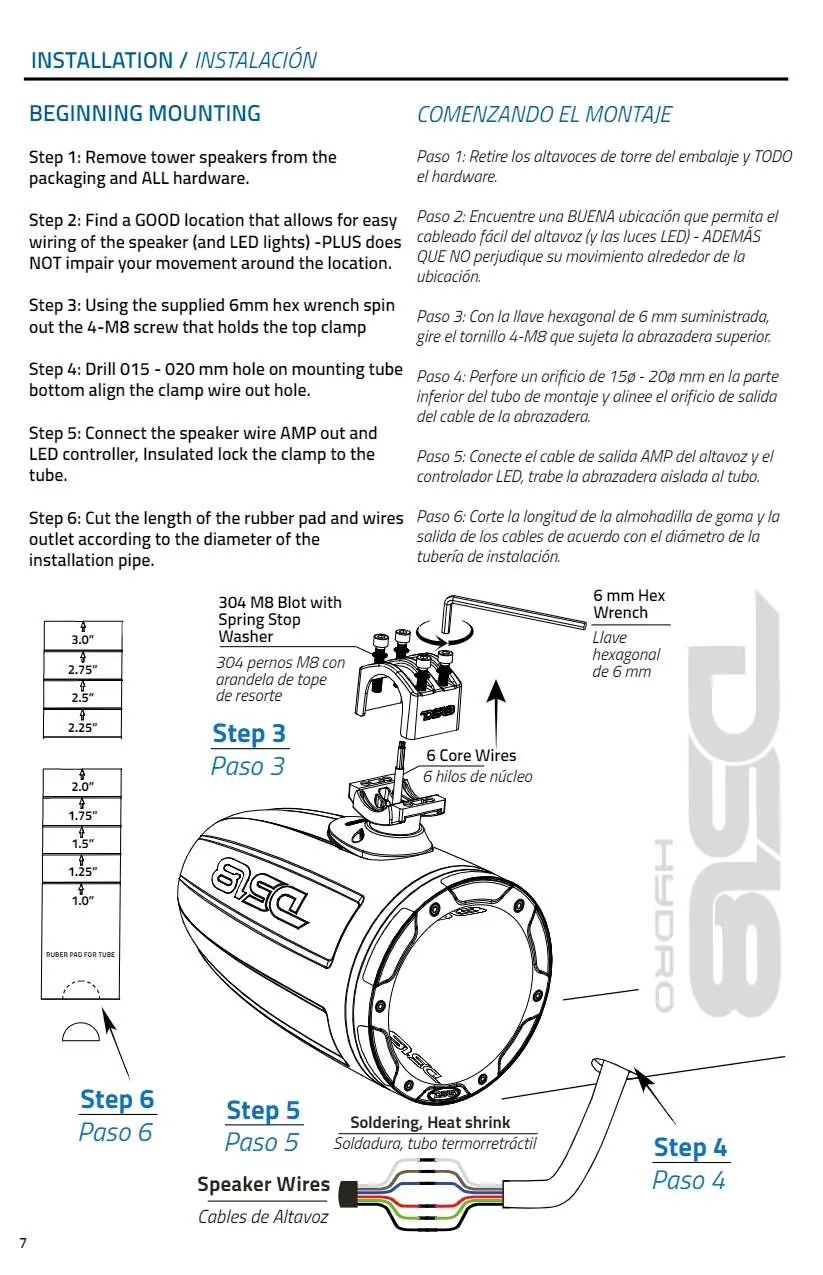

Installation und Montage
- Wählen Sie einen geeigneten Montageort, der eine einfache Verkabelung ermöglicht und die Bewegungsfreiheit nicht einschränkt.
- Lösen Sie die obere Klemme mit dem 6-mm-Sechskantschlüssel.

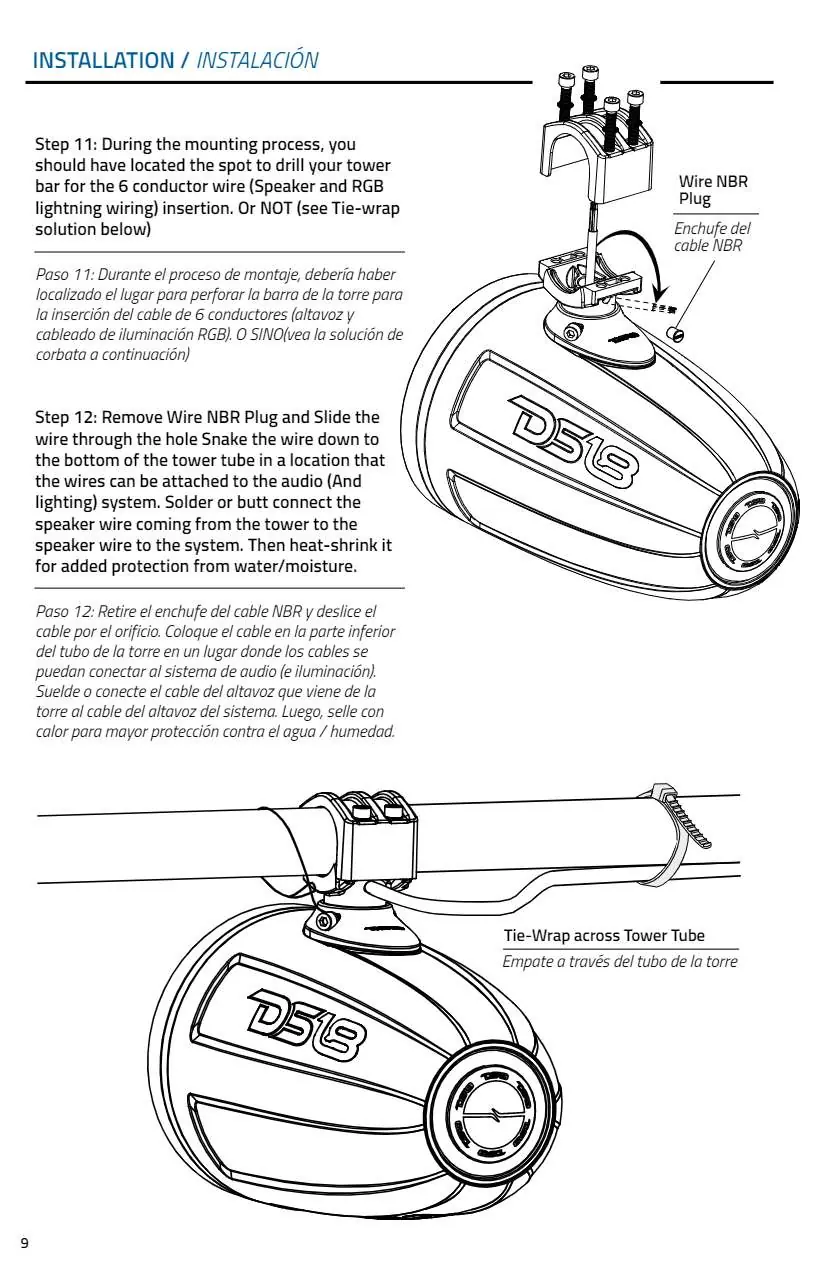

- Bohren Sie bei Bedarf ein 15-20 mm Loch in das Montage-Rohr für die Kabelführung.

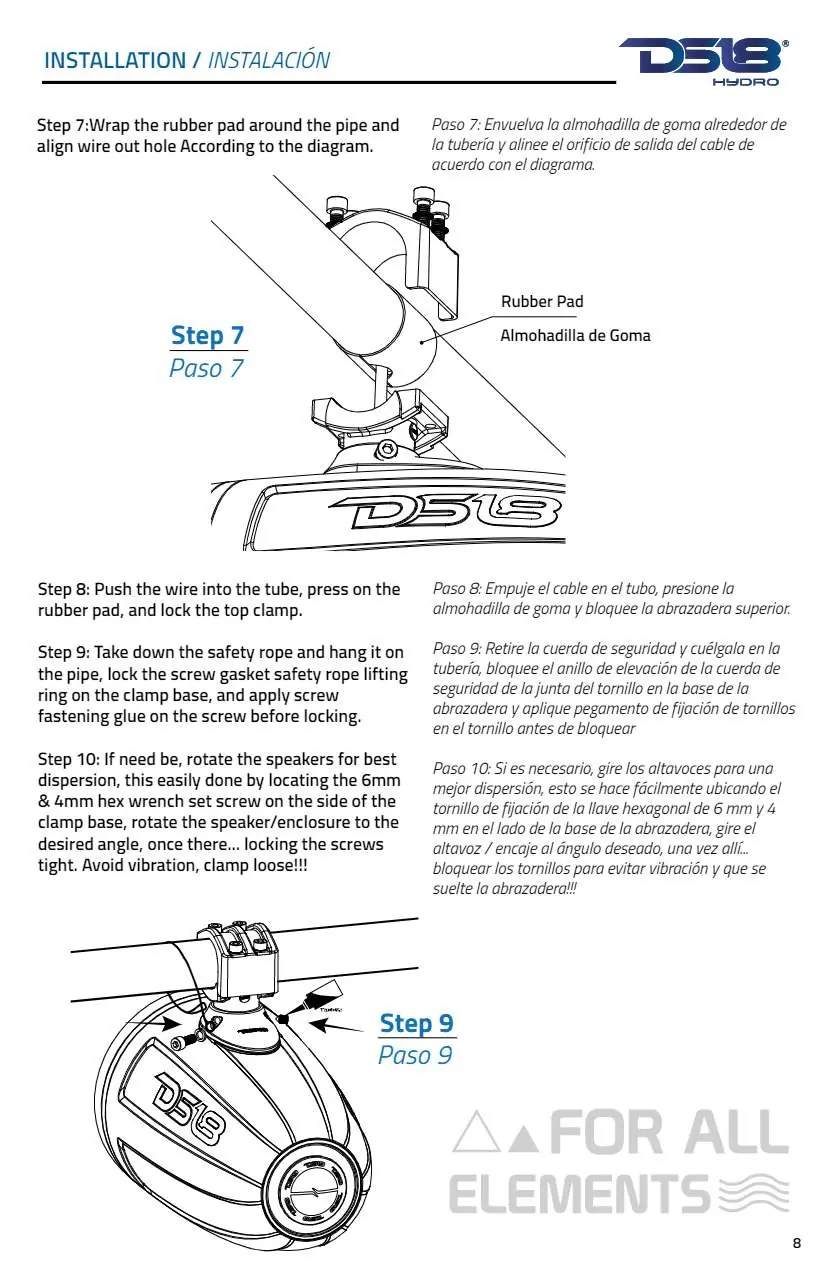

- Verlegen Sie die Kabel durch das Rohr und verwenden Sie die mitgelieferten NBR-Pads, um das Gehäuse sicher zu fixieren.
- Sichern Sie die Konstruktion mit dem Sicherheitsseil und dem Schraubensicherungskleber.
- Richten Sie den Lautsprecher für die optimale Schallabstrahlung aus, indem Sie die seitlichen Schrauben an der Klemmenbasis lösen und nach der Ausrichtung wieder festziehen.
Anschlussmöglichkeiten

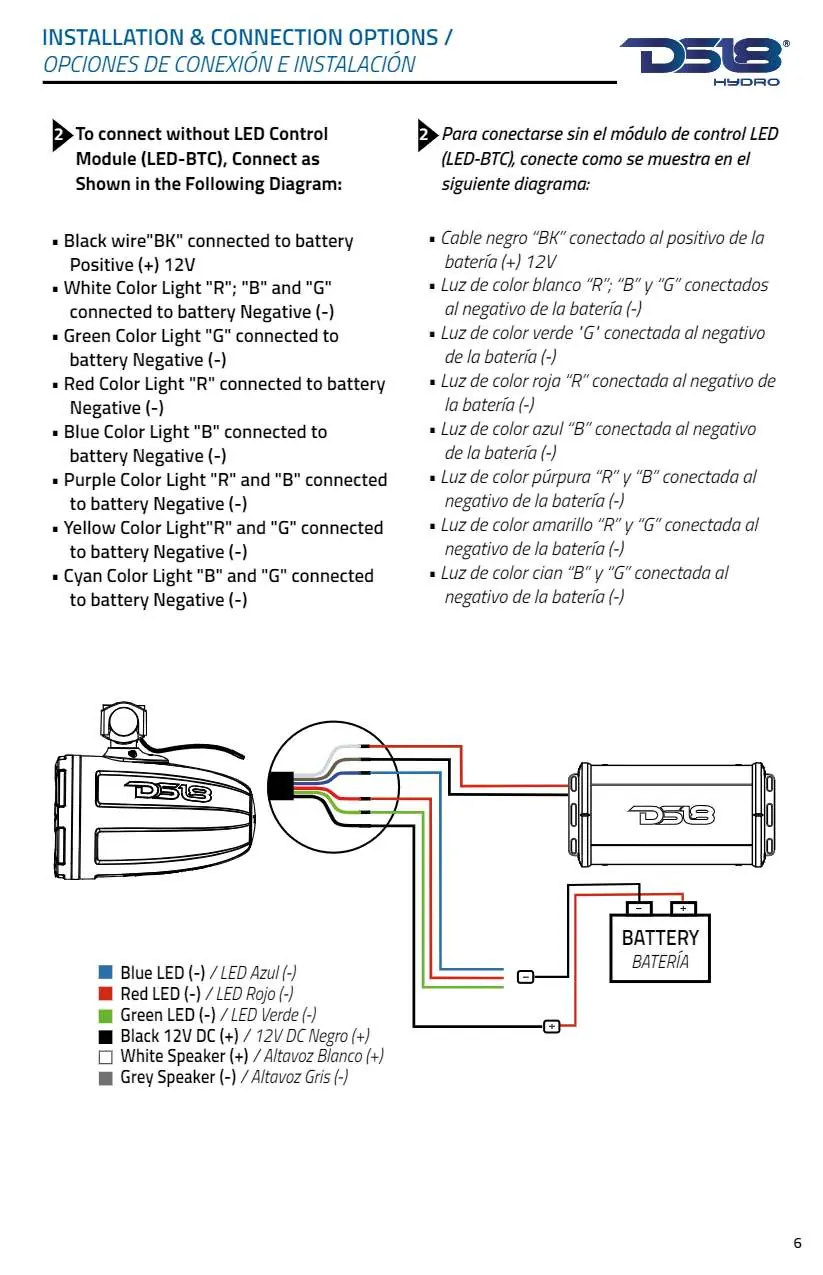

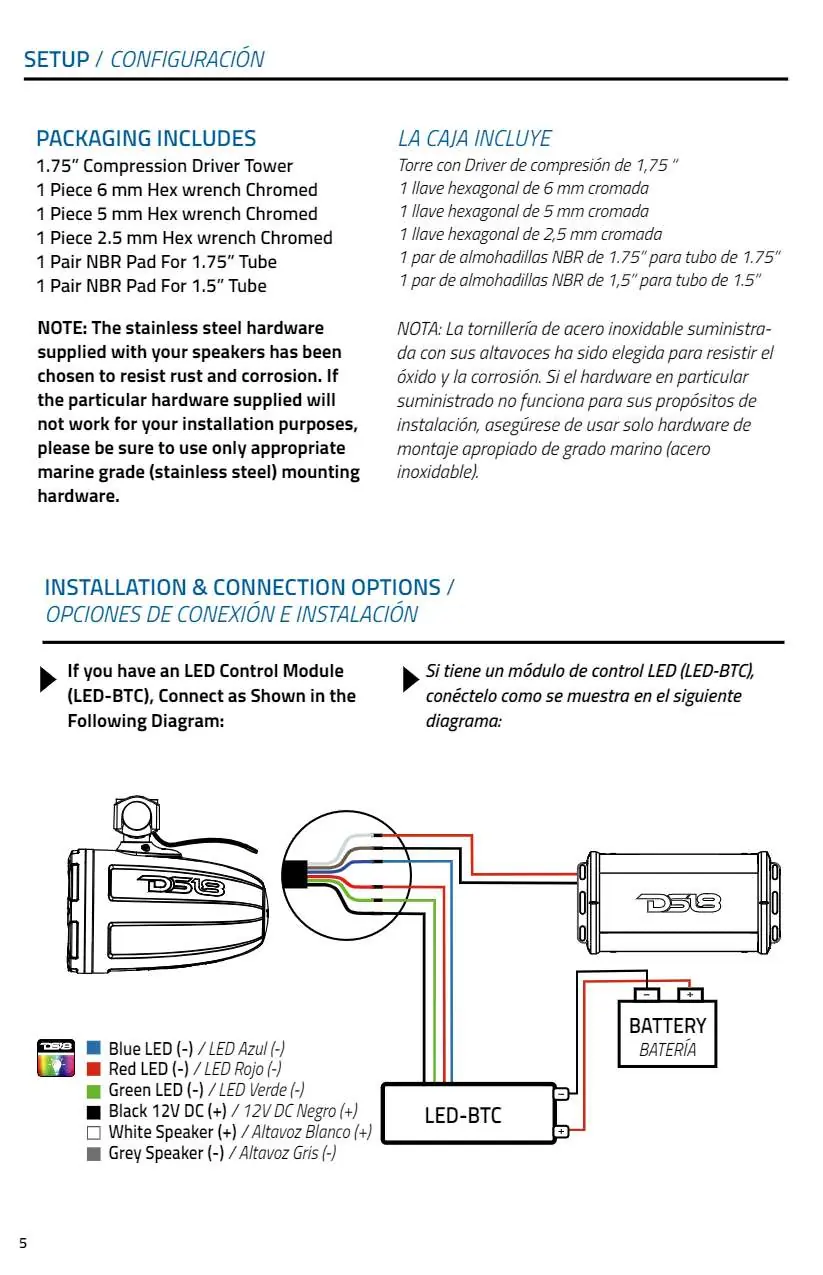

Die Lautsprecher verfügen über 6-adrige Kabel für Audio und RGB-Beleuchtung. Sie können entweder mit einem optionalen LED-Steuermodul (LED-BTC) oder direkt an die Stromquelle angeschlossen werden. Bei direktem Anschluss ohne Modul werden die verschiedenen Farbkombinationen durch die Kombination der roten (R), grünen (G) und blauen (B) Kabel mit dem negativen Batteriepol erreicht.

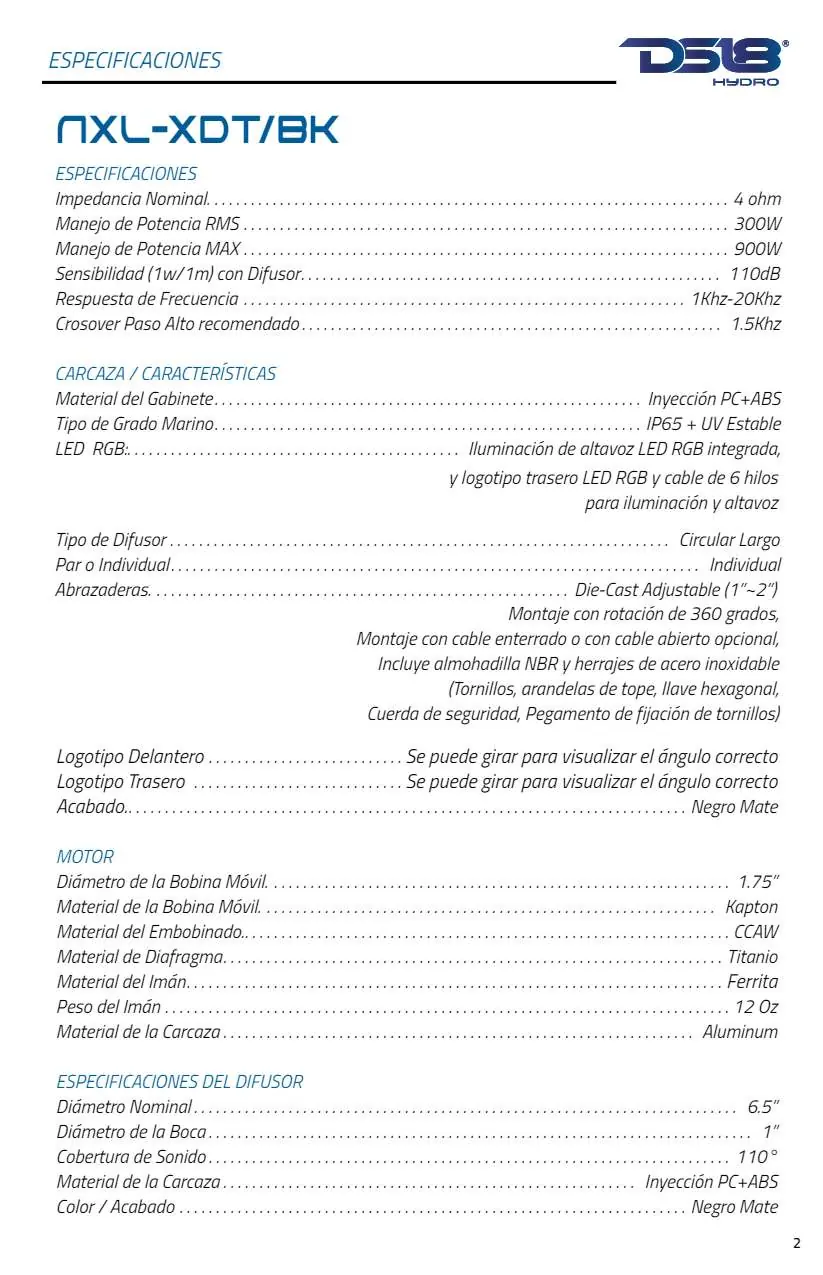

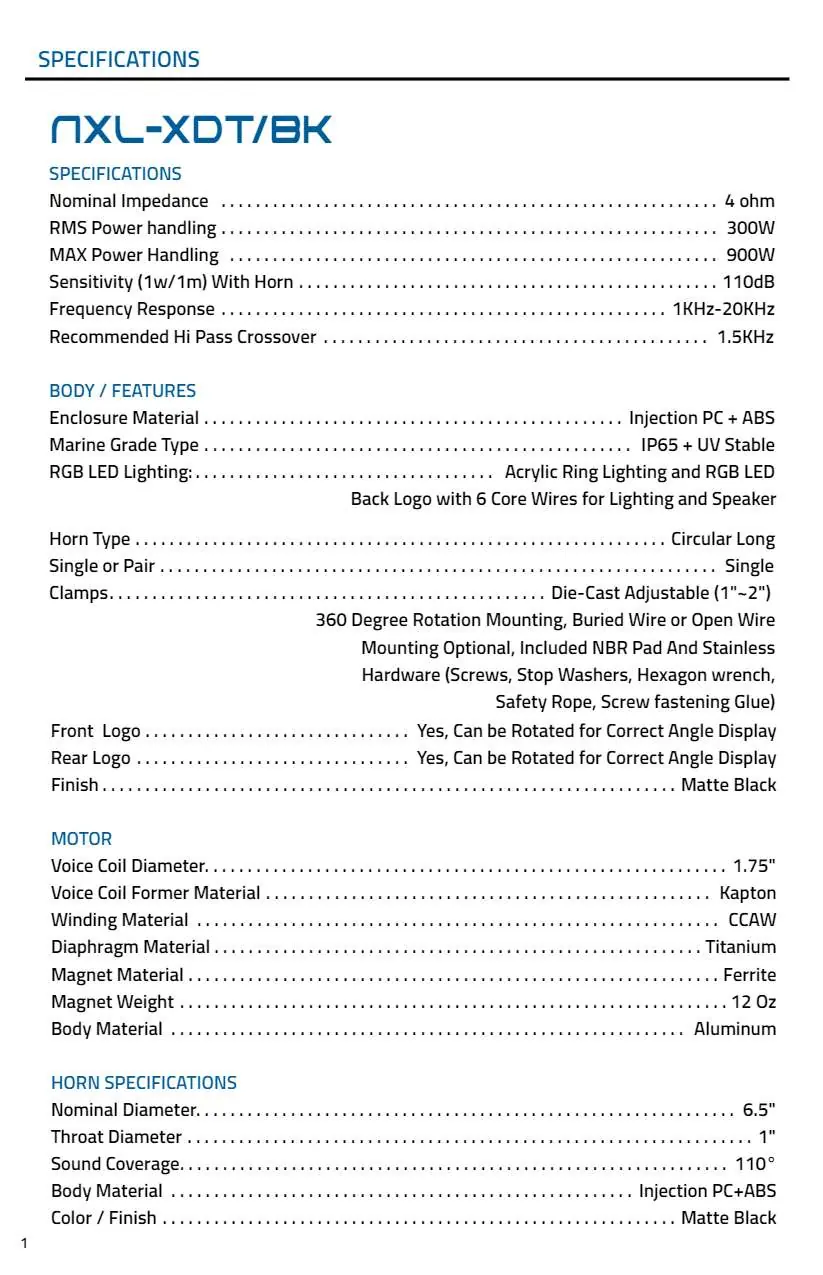

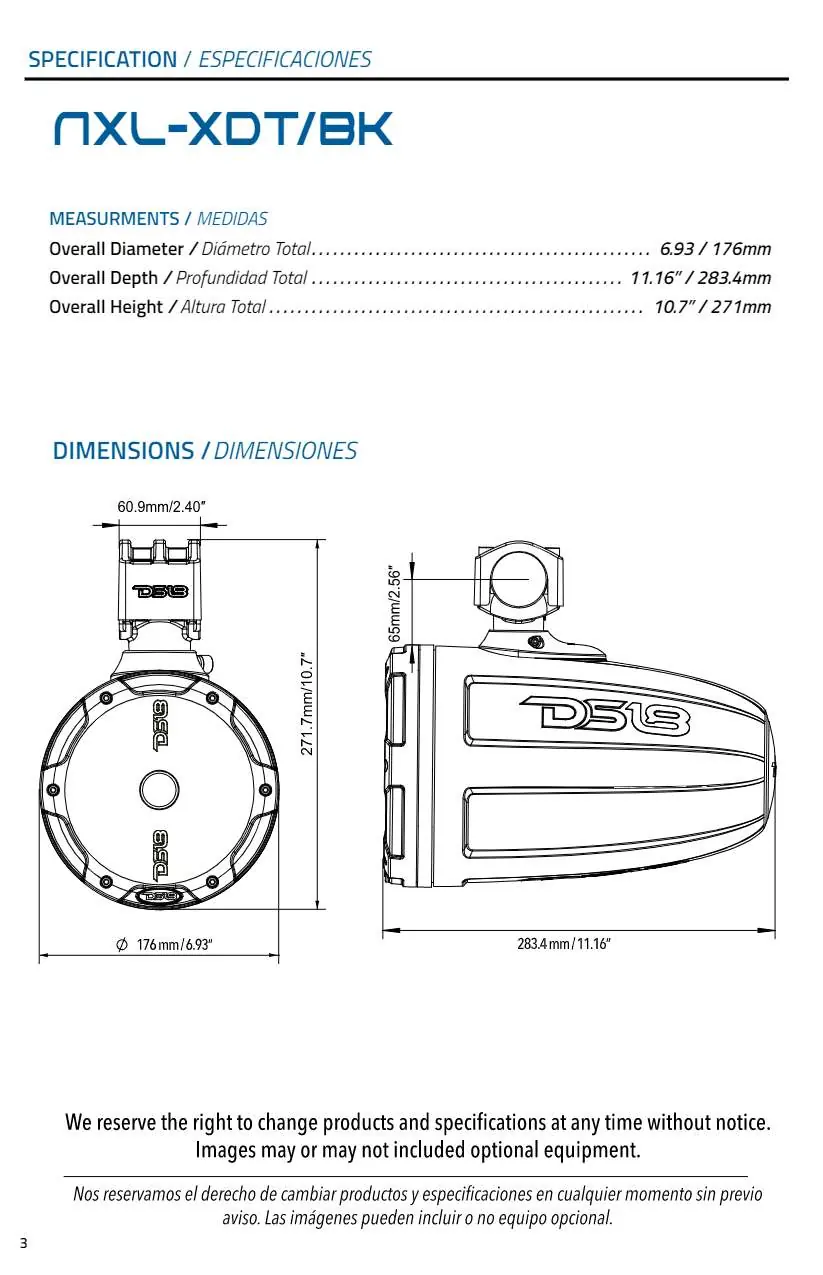

Technische Daten
- Nennimpedanz: 4 Ohm
- RMS-Belastbarkeit: 300 W
- Maximale Belastbarkeit: 900 W
- Frequenzgang: 1 kHz - 20 kHz
- Empfohlene Hochpass-Trennfrequenz: 1.5 kHz
- Schutzklasse: IP65 (UV-beständig)
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Vibrationen oder lockere Klemmen
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und verwenden Sie den mitgelieferten Schraubensicherungskleber.
Kabelbeschädigung durch scharfe Kanten
Verwenden Sie Gummi- oder Kunststofftüllen, wenn Kabel durch Metall oder den Tower geführt werden.
Fehlende LED-Steuerung
Für dynamische Lichteffekte wird ein LED-Steuermodul (LED-BTC) empfohlen; alternativ können Farben manuell durch Kabelkombinationen geschaltet werden.

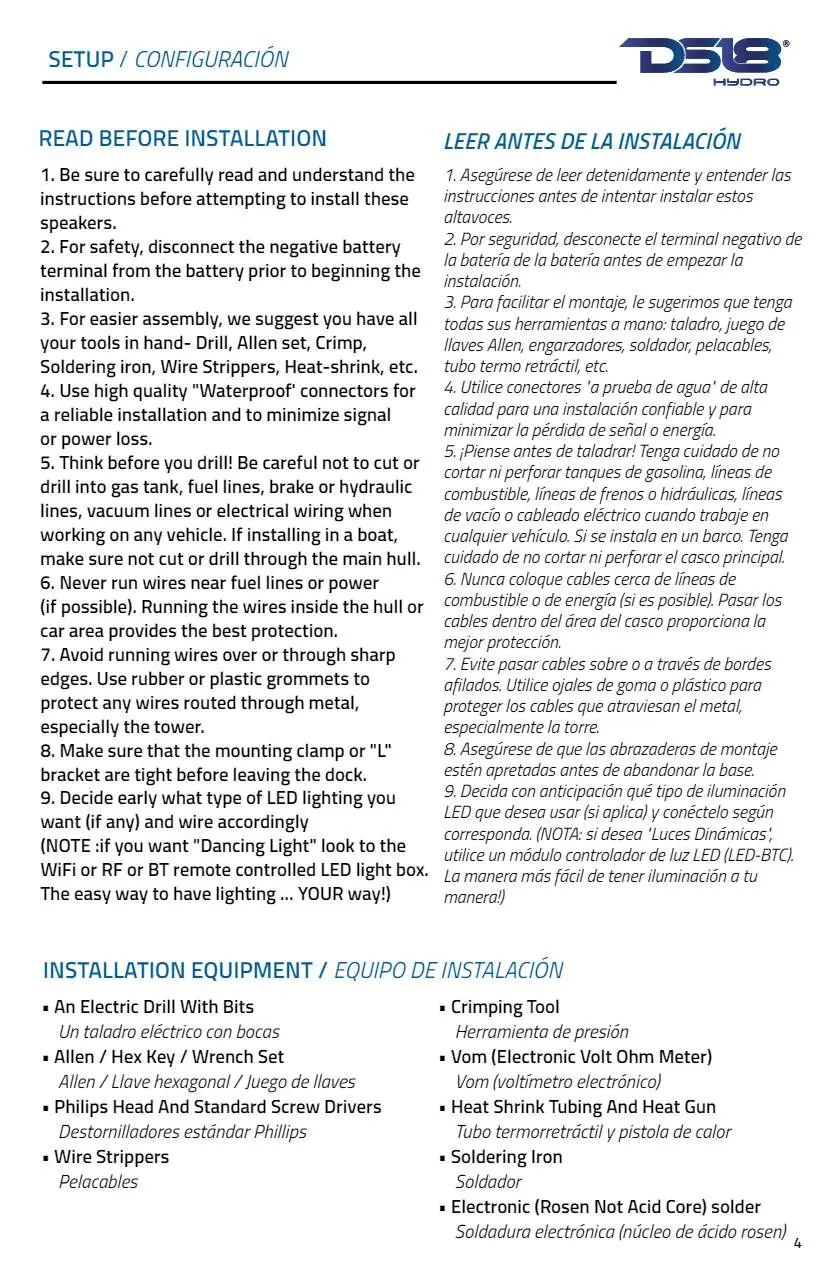

Vor der Verwendung
- Trennen Sie den negativen Batteriepol vor Beginn der Arbeiten.
- Stellen Sie sicher, dass alle Werkzeuge (Bohrer, Inbusschlüssel, Lötkolben, Schrumpfschlauch) bereitliegen.
- Prüfen Sie den Montageort auf Hindernisse wie Kraftstoff- oder Bremsleitungen.
- Verwenden Sie nur wasserdichte Anschlüsse für eine zuverlässige Verbindung.
- Überprüfen Sie, ob die Montageklemmen vor der Inbetriebnahme fest sitzen.
Technische Daten in der Praxis
- 1.5 kHz Hochpass
- Empfohlene Trennfrequenz, um den Treiber vor zu tiefen Frequenzen zu schützen.
- 6-adrige Verkabelung
- Separate Leitungen für Lautsprecher-Audio und RGB-LED-Beleuchtung.
Abbildungen und Diagramme
- Die Diagramme zeigen die Verkabelung mit und ohne LED-Steuermodul.
- Die Montagezeichnung verdeutlicht die Verwendung der NBR-Pads und die Kabelführung durch das Rohr.
Modellkompatibilität
- Geeignet für Rohrdurchmesser von 1 Zoll bis 2 Zoll durch verstellbare Klemmen.

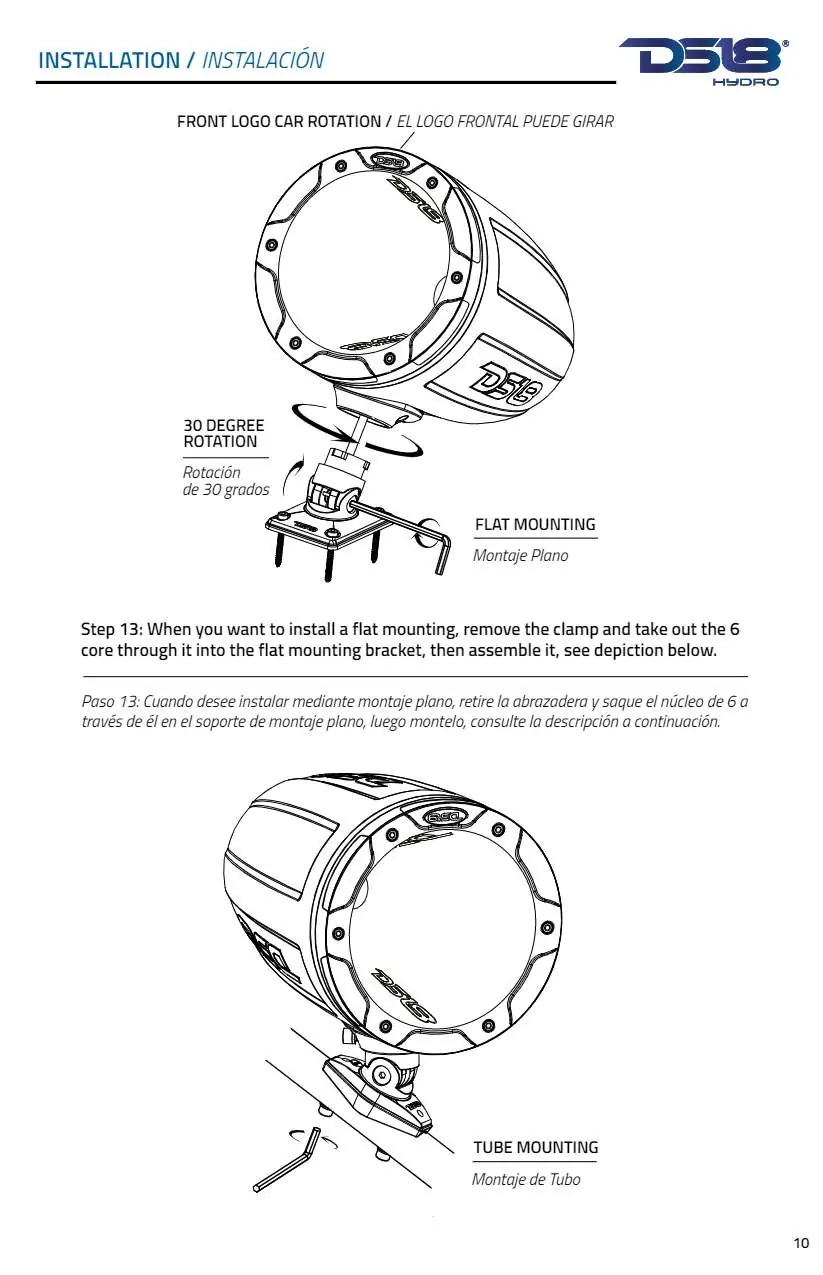

- Montage auf flachen Oberflächen möglich durch Entfernen der Klemme und Nutzung der Montagehalterung.
