Bedienungsanleitung für DS18 NXL-XDT 1.75-Zoll Kompressionstreiber-Turm
Schnellstartanleitung für den DS18 NXL-XDT Kompressionstreiber-Turm mit integrierter RGB-LED-Beleuchtung. Enthält Installationsschritte, Schaltpläne, technische Daten und Montagehinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und zum Anschluss des DS18 NXL-XDT Kompressionstreiber-Turms. Vor der Installation ist es zwingend erforderlich, den negativen Batteriepol abzuklemmen. Achten Sie beim Bohren auf verdeckte Leitungen (Kraftstoff, Bremsen, Elektrik). Die Lautsprecher sind für den Marineeinsatz konzipiert (IP65, UV-stabil).
Lieferumfang
- 1x 1.75 Zoll Kompressionstreiber-Turm
- Sechskantschlüssel (6 mm, 5 mm, 2.5 mm)
- NBR-Pads für 1.75 Zoll und 1.5 Zoll Rohre
- Edelstahl-Montagematerial (Schrauben, Unterlegscheiben, Sicherungsseil, Schraubensicherungskleber)
Installation und Montage
Die Montage erfolgt durch das Befestigen der Klemmen am Turmrohr. Es wird empfohlen, ein 15-20 mm Loch für die Kabelführung zu bohren. Die Lautsprecher können um 360 Grad gedreht werden, um die optimale Abstrahlrichtung zu erreichen. Sichern Sie die Verbindung stets mit dem mitgelieferten Sicherheitsseil und Schraubensicherungskleber, um Vibrationen zu vermeiden.
Anschlussmöglichkeiten
Die Lautsprecher verfügen über 6-adrige Kabel für Lautsprecher- und RGB-LED-Funktionen. Der Anschluss kann mit einem optionalen LED-Steuermodul (LED-BTC) oder direkt an die Batterie erfolgen. Bei direktem Anschluss an die Batterie bestimmen verschiedene Kombinationen der R-, G- und B-Kabel die Lichtfarbe.
Technische Daten
- Nennimpedanz: 4 Ohm
- RMS-Leistung: 300 W
- Maximale Belastbarkeit: 900 W
- Frequenzgang: 1 kHz - 20 kHz
- Empfohlene Hochpass-Trennfrequenz: 1.5 kHz
- Gehäusematerial: Spritzguss PC + ABS
Sicherheit und Wartung
Verwenden Sie für eine zuverlässige Installation ausschließlich hochwertige, wasserdichte Steckverbinder. Stellen Sie sicher, dass alle Montageklemmen fest angezogen sind, bevor Sie das Fahrzeug oder Boot in Betrieb nehmen. Für weitere Informationen besuchen Sie bitte die offizielle Website unter DS18.COM.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Vibrationen oder lockere Klemmen
Stellen Sie sicher, dass die Schrauben mit dem mitgelieferten Schraubensicherungskleber fixiert und fest angezogen sind.
Kabelverlegung durch Metall
Verwenden Sie Gummi- oder Kunststofftüllen, um die Kabel vor scharfen Kanten zu schützen.
Keine dynamischen Lichteffekte
Für den 'Dancing Light'-Effekt ist ein separates WiFi-, RF- oder BT-gesteuertes LED-Steuermodul (LED-BTC) erforderlich.
Vor der Verwendung
- Trennen Sie den negativen Batteriepol vor Beginn der Arbeiten.
- Stellen Sie sicher, dass alle Werkzeuge (Bohrer, Inbusschlüssel, Lötkolben, Abisolierzange) bereitliegen.
- Prüfen Sie den Montageort auf Hindernisse wie Kraftstoffleitungen oder Kabelbäume.
- Wählen Sie die passende NBR-Pad-Größe für Ihr Rohr (1.5 Zoll oder 1.75 Zoll).
- Verwenden Sie ausschließlich wasserdichte Steckverbinder.
Technische Daten in der Praxis
- RMS-Leistung (300W)
- Die kontinuierliche Belastbarkeit des Lautsprechers im Dauerbetrieb.
- 1.5 kHz Hochpass
- Die empfohlene Frequenzweiche, um den Treiber vor zu tiefen Frequenzen zu schützen.
Abbildungen und Diagramme
- Schaltplan für LED-Steuermodul: Zeigt die Verbindung der 6-adrigen Kabel mit dem LED-BTC-Modul.
- Schaltplan für manuellen Anschluss: Zeigt, wie durch Kombination der R, G, B Kabel verschiedene Farben ohne Controller erzeugt werden.

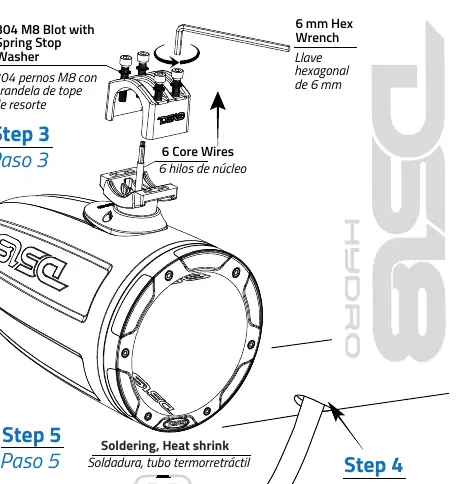

- Montageskizze: Zeigt die Verwendung der M8-Schrauben und des 6-mm-Inbusschlüssels.
Modellkompatibilität
- Geeignet für Rohrdurchmesser von 1 Zoll bis 2 Zoll (mit entsprechenden Adaptern).
- Das mitgelieferte Edelstahl-Hardware-Set ist für Marineumgebungen optimiert.
