Bedienungsanleitung für DS18 NXL-XDT/BK Kompressionstreiber-Turm

Erfahren Sie, wie Sie den DS18 NXL-XDT/BK Kompressionstreiber-Turm mit integrierter RGB-LED-Beleuchtung sicher installieren, verkabeln und montieren. Diese Anleitung enthält detaillierte technische Spezifikationen, Schaltpläne für die...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der DS18 NXL-XDT/BK ist ein Kompressionstreiber-Turm für den Marine-Einsatz mit integrierter RGB-LED-Beleuchtung. Diese Anleitung beschreibt die korrekte Installation, Verkabelung und Montage. Vor der Installation ist es zwingend erforderlich, den negativen Batteriepol abzuklemmen. Verwenden Sie für eine zuverlässige Installation hochwertige, wasserdichte Steckverbinder und achten Sie darauf, keine Kraftstoffleitungen, Bremsleitungen oder elektrische Kabel beim Bohren zu beschädigen.

Technische Spezifikationen

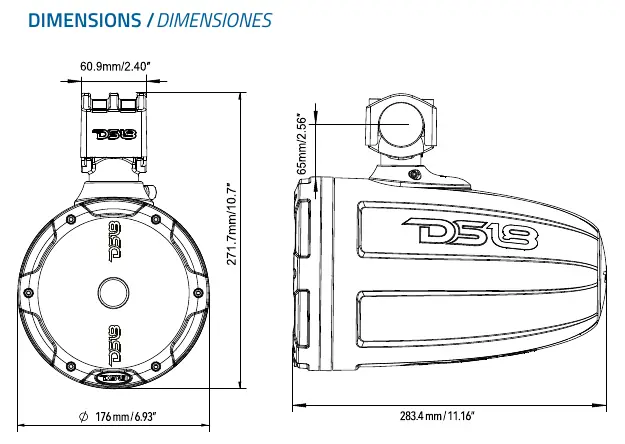

Abmessungen des NXL-XDT/BK
Abmessungen des NXL-XDT/BK
  • Nennimpedanz: 4 Ohm
  • RMS-Belastbarkeit: 300W
  • Maximale Belastbarkeit: 900W
  • Empfindlichkeit: 110dB (1w/1m)
  • Frequenzgang: 1KHz - 20KHz
  • Empfohlene Hochpass-Trennfrequenz: 1.5KHz
  • Schutzklasse: IP65 (UV-beständig)

Installation und Verkabelung

Die Installation erfordert grundlegende Werkzeuge wie Bohrer, Inbusschlüssel, Abisolierzange, Lötkolben und Schrumpfschlauch. Die Verkabelung hängt davon ab, ob ein LED-Steuermodul (LED-BTC) verwendet wird oder nicht.

Verkabelung mit LED-Steuermodul (LED-BTC)
Verkabelung mit LED-Steuermodul (LED-BTC)
Verkabelung ohne LED-Steuermodul
Verkabelung ohne LED-Steuermodul

Verkabelung mit LED-Steuermodul (LED-BTC)

Verbinden Sie die Lautsprecher- und LED-Kabel gemäß dem Schaltplan mit dem LED-Steuermodul. Das Modul wird dann mit der Batterie verbunden.

Verkabelung ohne LED-Steuermodul

Wenn kein Controller verwendet wird, können die Farben direkt mit dem negativen Batteriepol verbunden werden, um bestimmte Farben zu erzeugen (z.B. Blau, Rot, Grün, Weiß, Lila, Gelb, Cyan).

Montageanleitung

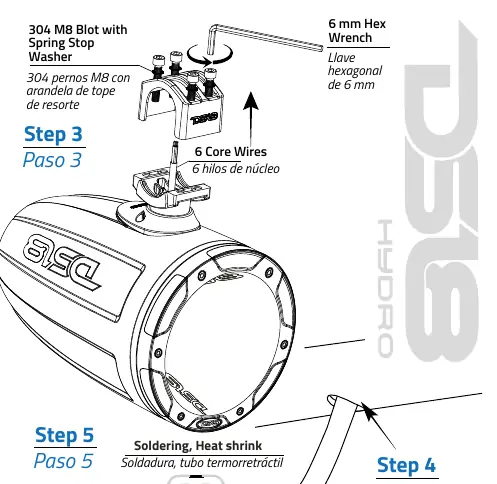

Montageschritte und Hardware
Montageschritte und Hardware
Anbringung des Gummipolsters
Anbringung des Gummipolsters

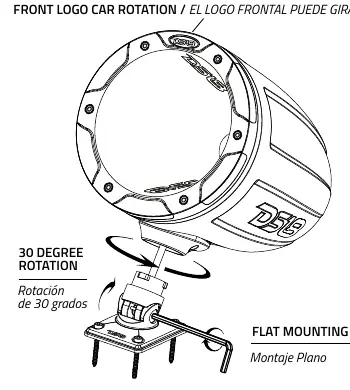

Rotation und Ausrichtung
Rotation und Ausrichtung
  1. Wählen Sie einen geeigneten Montageort, der die Bewegung nicht einschränkt und eine einfache Verkabelung ermöglicht.
  2. Lösen Sie die obere Klemme mit dem mitgelieferten 6mm Inbusschlüssel.
  3. Bohren Sie ein Loch (15-20 mm) in das Montage-Rohr für die Kabelführung.
  4. Führen Sie die Kabel durch das Rohr und die Klemme.
  5. Verwenden Sie die mitgelieferten Gummipolster (NBR), um die Klemme an den Rohrdurchmesser anzupassen.
  6. Sichern Sie die Klemme und ziehen Sie alle Schrauben fest an.
  7. Verwenden Sie das mitgelieferte Sicherheitsseil und Schraubensicherungskleber, um Vibrationen und ein Lösen der Klemme zu verhindern.
  8. Der Lautsprecher kann um 360 Grad gedreht werden, um die beste Schallabstrahlung zu erreichen.

Herstellerinformationen

DS18

Markenprofil

Praktische Hilfe

Typische Probleme

Vibrationen oder lockere Klemme

Stellen Sie sicher, dass alle Schrauben fest angezogen sind und verwenden Sie Schraubensicherungskleber an den Schrauben.

Signalverlust oder Stromausfall

Verwenden Sie hochwertige, wasserdichte Steckverbinder und stellen Sie sicher, dass alle Verbindungen korrekt gelötet oder gecrimpt und mit Schrumpfschlauch isoliert sind.

Beschädigung bei der Installation

Achten Sie beim Bohren darauf, keine Kraftstoffleitungen, Bremsleitungen oder Kabelbäume im Fahrzeug oder Boot zu beschädigen.

Vor der Verwendung

  • Trennen Sie den negativen Batteriepol vor Beginn der Arbeiten.
  • Stellen Sie sicher, dass alle benötigten Werkzeuge (Bohrer, Inbusschlüssel, Lötkolben, etc.) bereitliegen.
  • Wählen Sie einen Montageort, der die Bewegung nicht behindert.
  • Prüfen Sie den Rohrdurchmesser für die Auswahl des passenden Gummipolsters.
  • Entscheiden Sie sich vorab für die Art der LED-Steuerung (mit oder ohne LED-BTC).

Technische Daten in der Praxis

RMS Power handling
Die kontinuierliche Belastbarkeit des Lautsprechers (300W).
MAX Power Handling
Die kurzzeitige Spitzenbelastbarkeit des Lautsprechers (900W).
Nominal Impedance
Der elektrische Widerstand des Lautsprechers (4 Ohm), wichtig für die Verstärkeranpassung.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die korrekte Belegung der 6-adrigen Kabel für Lautsprecher und LED-Beleuchtung.
  • Die Montagezeichnungen verdeutlichen die Verwendung der Gummipolster für verschiedene Rohrdurchmesser.
  • Die Zeichnungen zeigen die korrekte Positionierung des Sicherheitsseils und der Schraubensicherung.

Modellkompatibilität

  • Geeignet für Rohrdurchmesser von 1 Zoll bis 2 Zoll.
  • Die mitgelieferte Hardware ist aus Edelstahl für den Marine-Einsatz ausgelegt.
  • Für dynamische Lichteffekte wird ein optionales LED-Steuermodul (LED-BTC) benötigt.
