DS18 100CT500-8 10-Zoll-Mitteltonlautsprecher
Erfahren Sie alles über den DS18 100CT500-8 10-Zoll-Mitteltonlautsprecher. Technische Daten, Einbaumaße, Frequenzgang und wichtige Hinweise für die Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Einbaumaße für den DS18 100CT500-8 10-Zoll-Mitteltonlautsprecher. Es dient als Referenz für die korrekte Installation und den Betrieb des Lautsprechers.
Technische Spezifikationen
- Nenndurchmesser: 10 Zoll (254 mm)
- Nennimpedanz: 8 Ohm
- RMS-Belastbarkeit: 500 Watt
- Maximale Belastbarkeit: 1000 Watt
- Empfindlichkeit: 100 dB (1W/1m)
- Frequenzgang: 40 Hz - 8 kHz
- Empfohlene Hochpass-Trennfrequenz: 80 Hz

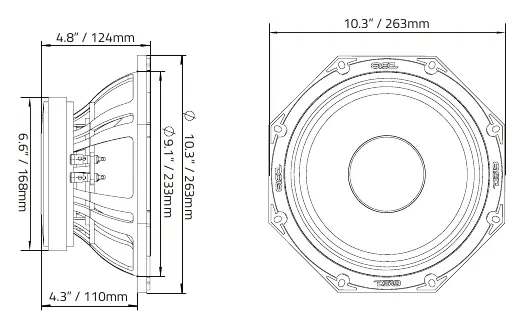

Einbaumaße
Für eine korrekte Montage sind folgende Maße zu beachten:
- Gesamtdurchmesser: 263 mm (10,3 Zoll)
- Einbautiefe: 110 mm (4,3 Zoll)
- Ausschnitt für die Montage: 233 mm (9,1 Zoll)
Frequenzgang
Der Lautsprecher bietet einen Frequenzgang von 40 Hz bis 8 kHz. Die SPL-Kurve zeigt eine gleichmäßige Wiedergabe im Mitteltonbereich.
Sicherheit und Garantie
Bitte beachten Sie die Warnhinweise bezüglich Krebsrisiko und reproduktiver Schäden (P65Warning.ca.gov). Weitere Informationen zur Garantie finden Sie auf der offiziellen Website DS18.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass eine Hochpass-Trennfrequenz von mindestens 80 Hz verwendet wird, um den Lautsprecher vor zu tiefen Frequenzen zu schützen.
Überprüfen Sie, ob der Montageausschnitt einen Durchmesser von 233 mm (9,1 Zoll) aufweist.
Vor der Verwendung
- Überprüfen Sie die Impedanz Ihres Verstärkers (muss 8 Ohm unterstützen).
- Stellen Sie sicher, dass der Einbauort stabil ist und die Einbautiefe von 110 mm vorhanden ist.
- Verwenden Sie eine Frequenzweiche mit mindestens 80 Hz Hochpass.
- Prüfen Sie die Verkabelung auf korrekte Polarität.
