Bedienungsanleitung für Dexter Mini-Bohrschleifer 150MD2.52
Erfahren Sie, wie Sie Ihren Dexter 150MD2.52 Mini-Bohrschleifer sicher montieren, Zubehör wechseln und bedienen. Vollständiger Leitfaden für Montage, Geschwindigkeitsregelung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Dexter 150MD2.52 ist ein Mini-Bohrschleifer mit 150 W Leistung und variabler Drehzahlregelung (10.000 - 36.000 U/min), geeignet für verschiedene Schleif-, Bohr- und Gravurarbeiten. S. 1, 11
Wichtigste Schritte
- Zubehör wechseln S. 6, 7, 8, 9
- Geschwindigkeit einstellen S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 150 W | Motorleistung | S. 1 |
| Drehzahl | 10 000 - 36 000 rpm | Einstellbare Geschwindigkeit | S. 11 |
Wo es im PDF steht
- Lieferumfang S. 4
- Bedienung S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, Bedienung und Wartung des Dexter 150MD2.52 Mini-Bohrschleifers. Das Gerät ist für verschiedene Schleif-, Bohr- und Gravurarbeiten konzipiert. Vor der Inbetriebnahme ist sicherzustellen, dass das Gerät ausgeschaltet ist und das passende Zubehör korrekt montiert wurde.

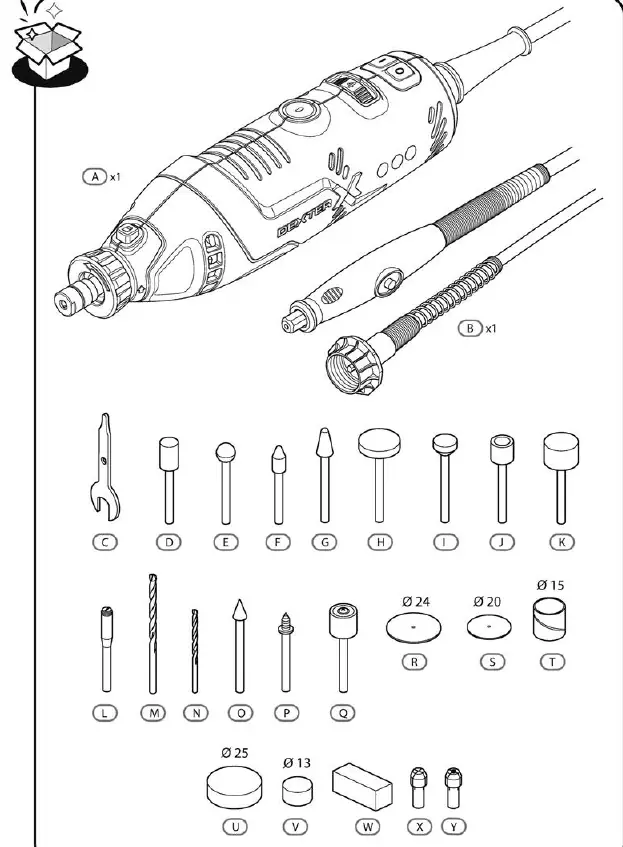

Lieferumfang
Das Gerät wird mit einer Vielzahl von Zubehörteilen geliefert, darunter verschiedene Schleif- und Polieraufsätze, Bohrer und Spannzangen. Überprüfen Sie anhand der Abbildung auf Seite 4, ob alle Teile (A-Y) im Lieferumfang enthalten sind.
Montage und Zubehörwechsel

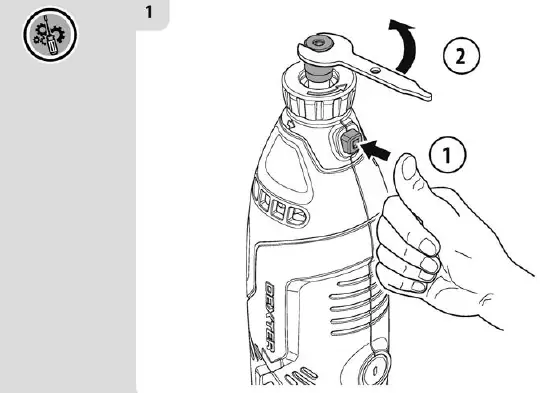

Der Wechsel von Zubehörteilen erfolgt über das Spannzangenfutter:
- Drücken Sie den Arretierknopf am Gehäuse, um die Spindel zu blockieren.
- Verwenden Sie den mitgelieferten Schlüssel, um die Spannmutter zu lösen.
- Setzen Sie das gewünschte Zubehör ein und ziehen Sie die Mutter wieder fest, während der Arretierknopf gedrückt bleibt.
- Die Anleitung enthält detaillierte Schritte für den Wechsel des Zubehörs sowohl am Hauptgerät als auch bei Verwendung der flexiblen Welle (Seiten 6-10).

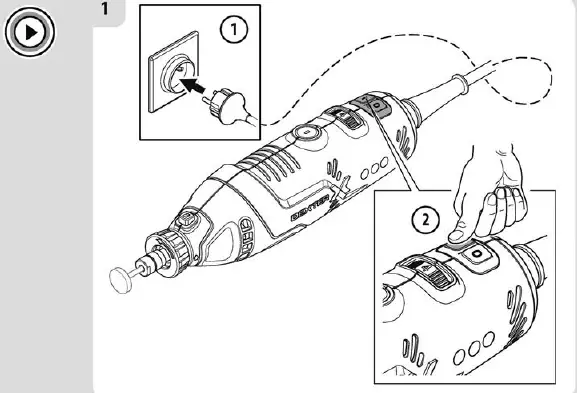

Bedienung
Der Mini-Bohrschleifer verfügt über eine variable Drehzahlregelung:
- Schließen Sie das Gerät an die Stromversorgung an.
- Verwenden Sie den Drehregler am Gehäuse, um die Geschwindigkeit zwischen 10.000 und 36.000 U/min einzustellen.
- Ein Symbol mit einer Schildkröte markiert die niedrige Drehzahl, ein Hase die hohe Drehzahl.
Anwendungshinweise
Für präzise Arbeiten kann das Gerät in einen Ständer gehängt werden (siehe Seite 12). Achten Sie bei der Verwendung der flexiblen Welle darauf, diese korrekt am Gerät zu befestigen und nicht zu stark zu knicken, um die Lebensdauer zu verlängern.
Wartung und Entsorgung
Das Gerät ist recycelbar. Wenn es nicht mehr verwendet werden kann, bringen Sie es zu einer offiziellen Sammelstelle für Elektroaltgeräte. Beachten Sie die lokalen Entsorgungsvorschriften.
Praktische Hilfe
Typische Probleme
Zubehör lässt sich nicht wechseln
Stellen Sie sicher, dass der Arretierknopf fest gedrückt gehalten wird, während Sie die Spannmutter mit dem Schlüssel drehen.
Gerät vibriert stark
Überprüfen Sie, ob das Zubehör korrekt zentriert und fest in der Spannzange eingespannt ist.
Vor der Verwendung
- Prüfen Sie, ob alle Zubehörteile (A-Y) vorhanden sind.
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie Zubehör wechseln.
- Wählen Sie die passende Spannzange für den Schaftdurchmesser des Zubehörs.
- Stellen Sie sicher, dass die Spannmutter fest angezogen ist.
Technische Daten in der Praxis
- 10 000 - 36 000 rpm
- Einstellbarer Drehzahlbereich für verschiedene Materialien.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zum Wechseln der Spannzange und zum Anbringen der flexiblen Welle.
- Die Abbildungen auf Seite 11 zeigen die Geschwindigkeitsregelung.
Modellkompatibilität
- Verwenden Sie nur das mitgelieferte oder kompatible Zubehör mit passendem Schaftdurchmesser.
