Bedienungsanleitung für DeWALT DCF787, DCF840, DCF845, DCF850, DCF809 Schlagschrauber
Detaillierte Bedienungsanleitung für DeWALT 20V Max Schlagschrauber. Erfahren Sie alles über die Inbetriebnahme, den Precision Drive Modus, Wartung und Sicherheitshinweise für die Modelle DCF787, DCF840, DCF845, DCF850 und DCF809.
PDF-Quelle: Français · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist die Bedienungsanleitung für die DeWALT 20V Max Schlagschrauber-Modelle DCF787, DCF840, DCF845, DCF850 und DCF809. Es enthält Anweisungen zur sicheren Bedienung, Wartung, Montage und Fehlerbehebung. S. 1
Wichtigste Schritte
- Akku einsetzen: Richten Sie den Akku mit den Schienen im Griff aus und schieben Sie ihn ein, bis er einrastet. S. 5, 9, 14
- Zubehör wechseln: Ziehen Sie den Futterkragen nach vorne, um das Zubehör zu entnehmen oder einzusetzen. S. 5, 9, 14
Erste Inbetriebnahme
- Laden Sie den Akku vollständig auf, setzen Sie ihn in das Werkzeug ein und wählen Sie die Drehrichtung über den Vorwärts-/Rückwärts-Schalter. S. 5, 9, 14
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Geringes Drehmoment
Prüfen Sie den Akkuladestand, die Zubehörgröße, den Zustand der Schraube (Rost/Schmutz) und die Befestigungsdauer.
S. 6, 10, 15Wartung und Reset
- Reinigen Sie die Lüftungsschlitze wöchentlich mit trockener Druckluft. S. 6, 10, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| RPM DCF845 | 0-1500 / 0-2800 / 0-3400 | Umdrehungen pro Minute je nach Modus | S. 5, 10, 15 |
| RPM DCF850 | 0-1000 / 0-2800 / 0-3250 | Umdrehungen pro Minute je nach Modus | S. 5, 10, 15 |
Wo es im PDF steht
- Übersicht und Teile S. 1
- Sicherheitshinweise S. 2, 3, 4, 7
- Betrieb und Einstellungen S. 5, 9, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die DeWALT 20V Max Schlagschrauber-Modelle DCF787, DCF840, DCF845, DCF850 und DCF809. Es ist wichtig, vor der Inbetriebnahme alle Sicherheitshinweise zu lesen. Die Geräte sind für professionelle Befestigungs- und Bohranwendungen in Holz und Metall konzipiert.
Produktbeschreibung und Bedienelemente
Die Schlagschrauber verfügen über folgende Hauptkomponenten:
- Variable Geschwindigkeitsregelung: Der Auslöser steuert die Geschwindigkeit des Werkzeugs.
- Vorwärts-/Rückwärts-Schalter: Bestimmt die Drehrichtung und dient als Sperre in der Mittelstellung.
- 1/4" Sechskant-Schnellspannfutter: Zum schnellen Wechseln von Zubehör.
- Arbeitsleuchten: Beleuchten den Arbeitsbereich bei Betätigung des Auslösers.
- Modus-Wahlschalter (nur DCF845, DCF850): Ermöglicht die Auswahl zwischen verschiedenen Betriebsmodi.
Montage und Einstellungen
Akku einsetzen und entnehmen:
- Zum Einsetzen den Akku mit den Schienen im Griff ausrichten und einschieben, bis er fest sitzt.
- Zum Entnehmen die Entriegelungstaste drücken und den Akku aus dem Griff ziehen.
Zubehörwechsel:
- Vor dem Wechsel den Vorwärts-/Rückwärts-Schalter in die Sperrposition (Mitte) bringen und den Akku entfernen.
- Zum Einsetzen das Zubehör vollständig in das Schnellspannfutter einführen.
- Zum Entnehmen den Futterkragen nach vorne ziehen und das Zubehör herausnehmen.
Betrieb des Schlagschraubers
Precision Drive Modus (DCF845, DCF850): Dieser Modus bietet eine bessere Kontrolle bei leichten Anwendungen, um Schäden an Materialien oder Befestigungselementen zu vermeiden. Er eignet sich ideal für Schrauben an Schranktüren oder Maschinenschrauben. Wenn das Werkzeug im Precision-Modus nicht festzieht, wählen Sie Modus 2 für mehr Leistung.
Arbeitsleuchten: Die Leuchten aktivieren sich beim Drücken des Auslösers und leuchten nach dem Loslassen noch bis zu 20 Sekunden nach.
Wartung und Reinigung
Um eine lange Lebensdauer zu gewährleisten, beachten Sie folgende Punkte:
- Reinigung: Blasen Sie mindestens einmal wöchentlich Schmutz und Staub mit trockener Druckluft aus allen Lüftungsschlitzen.
- Chemikalien vermeiden: Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zur Reinigung der Kunststoffteile. Nutzen Sie nur ein mit Wasser und milder Seife befeuchtetes Tuch.
- Reparaturen: Reparaturen und Wartungsarbeiten sollten nur von autorisierten Servicezentren durchgeführt werden.
Sicherheitshinweise
Beachten Sie stets die allgemeinen Sicherheitswarnungen für Elektrowerkzeuge. Tragen Sie bei der Arbeit immer einen Augenschutz und Gehörschutz. Verwenden Sie nur für Schlagschrauber geeignetes Zubehör, da ungeeignetes Zubehör brechen und gefährliche Situationen verursachen kann.
Herstellerinformationen
DEWALT
Praktische Hilfe
Typische Probleme
Das Werkzeug startet nicht.
Prüfen Sie, ob der Akku geladen ist und ob der Vorwärts-/Rückwärts-Schalter nicht in der Mittelstellung (Sperre) steht.
Geringes Drehmoment.
Dies kann an einem fast entladenen Akku, einer falschen Zubehörgröße oder an Rost/Schmutz am Gewinde liegen.
Vor der Verwendung
- Akku vollständig aufladen.
- Sicherstellen, dass der Vorwärts-/Rückwärts-Schalter in der gewünschten Position ist.
- Geeignetes Schlagschrauber-Zubehör (1/4" Sechskant) wählen.
- Schutzausrüstung (Augenschutz, Gehörschutz) anlegen.
- Arbeitsbereich auf versteckte Leitungen prüfen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

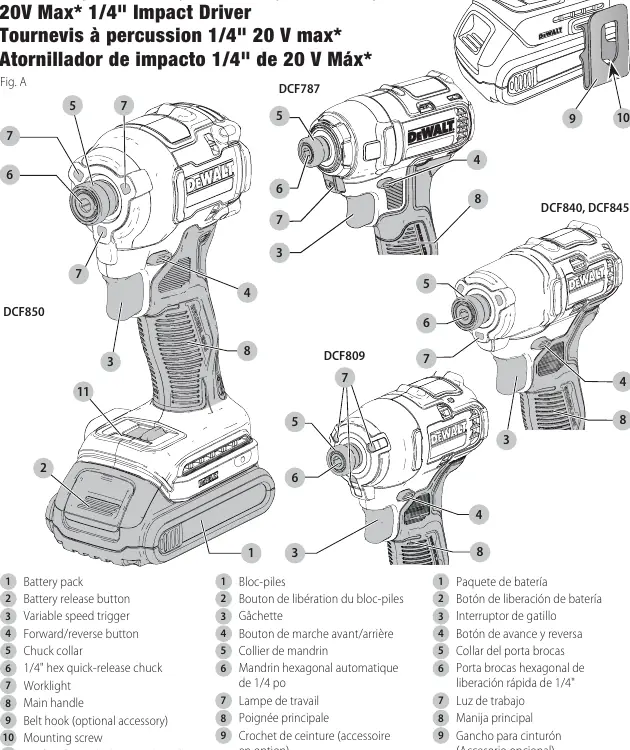

- Fig. A: Übersicht der Bedienelemente (Auslöser, Schalter, Futter, Leuchten).
- Fig. B: Bedienung des Schnellspannfutters.
- Fig. C: Einsetzen und Entnehmen des Akkus.
- Fig. D: Korrekte Handhaltung für sicheren Betrieb.
Modellkompatibilität
- Nur DEWALT 20V Max Akkus und Ladegeräte verwenden.
- Nur für Schlagschrauber geeignetes Zubehör verwenden (kein Standard-Zubehör).
