Technisches Bulletin für DEWALT Klebeankersysteme
Erfahren Sie, wie sich das Alter von Beton auf die Haftfestigkeit von DEWALT Klebeankersystemen auswirkt. Dieses technische Bulletin enthält Reduktionsfaktoren für Pure110+, AC200+, Pure50+, AC100+ Gold und Pure220+ bei Installationen in...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem technischen Bulletin
Dieses Dokument behandelt die Auswirkungen von sogenanntem "jungem" Beton (weniger als 21 Tage alt) auf die Haftfestigkeit von DEWALT Klebeankersystemen. Da eine Aushärtezeit von 21 Tagen aus logistischen Gründen auf Baustellen nicht immer möglich ist, bietet dieses Bulletin spezifische Reduktionsfaktoren für die Bemessung der Haftfestigkeit an.
Haftfestigkeit bei jungem Beton
Die Installation von Klebeankern in Beton, der jünger als 21 Tage ist, kann die Leistung der Anker beeinflussen. DEWALT hat Labortests durchgeführt, um die notwendigen Reduktionsfaktoren für verschiedene Ankersysteme und Aushärtezeiten zu bestimmen. Diese Faktoren müssen bei der Berechnung der Bemessungstragfähigkeit angewendet werden.
- Pure110+, Pure50+, AC100+ Gold: Diese Systeme weisen bei verschiedenen Aushärtezeiten unterschiedliche Reduktionsfaktoren auf, die in den Tabellen des Dokuments detailliert aufgeführt sind.
- AC200+: Erfordert bei sehr jungem Beton (7 Tage) spezifische Anpassungen der Reduktionsfaktoren.

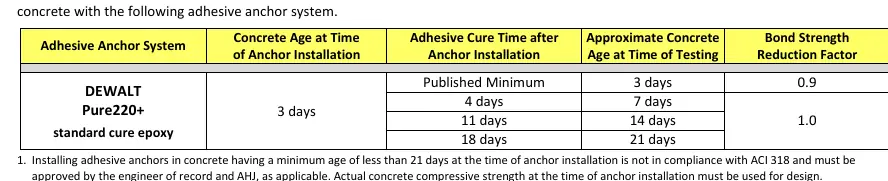

- Pure220+: Unterstützt Installationen ab einem Betonalter von 3 Tagen mit entsprechenden Reduktionsfaktoren.
Installationsvoraussetzungen
Die Einhaltung der Installationsrichtlinien ist für die Sicherheit und Tragfähigkeit entscheidend:
- Compliance: Die Installation in Beton, der jünger als 21 Tage ist, entspricht nicht dem Standard ACI 318 und muss vom verantwortlichen Ingenieur und der zuständigen Behörde (AHJ) genehmigt werden.
- Bohrverfahren: Die Löcher müssen mit einem Bohrhammer und einem Standard-Hartmetallbohrer gebohrt und gemäß den veröffentlichten Anweisungen gereinigt werden. Die Verwendung von Hohlbohrern (DEWALT DustX+ System) ist möglich.
- Bemessung: Die tatsächliche Druckfestigkeit des Betons zum Zeitpunkt der Installation muss für die Bemessung verwendet werden.
- Aushärtezeiten: Die veröffentlichten Mindestaushärtezeiten variieren je nach System und Temperatur des Untergrunds.
Weitere Informationen und spezifische Datenblätter finden Sie unter www.DEWALT.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DEWALT
Praktische Hilfe
Typische Probleme
Installation in Beton unter 21 Tagen
Dies entspricht nicht dem ACI 318 Standard und erfordert eine explizite Genehmigung durch den verantwortlichen Ingenieur und die zuständige Behörde.
Unbekannte Haftfestigkeit bei jungem Beton
Verwenden Sie die im Bulletin angegebenen Reduktionsfaktoren basierend auf dem Betonalter und der Aushärtezeit des Klebers.
Unsicherheit über Aushärtezeiten
Die Mindestaushärtezeiten hängen von der Temperatur des Untergrunds ab. Konsultieren Sie die produktspezifische Literatur auf www.DEWALT.com.
Vor der Verwendung
- Prüfen Sie das Alter des Betons zum Zeitpunkt der Installation.
- Bestimmen Sie die geplante Aushärtezeit des Klebers.
- Stellen Sie sicher, dass die Bohrlochreinigung gemäß den offiziellen Anweisungen erfolgt ist.
- Verwenden Sie für die Bemessung die tatsächliche Druckfestigkeit des Betons zum Zeitpunkt der Installation.
- Holen Sie bei Bedarf die Genehmigung des verantwortlichen Ingenieurs ein.
Technische Daten in der Praxis
- Bond Strength Reduction Factor
- Ein Multiplikator, der auf die Bemessungstragfähigkeit angewendet werden muss, wenn der Beton zum Zeitpunkt der Installation jünger als 21 Tage ist.
- Concrete Age at Time of Anchor Installation
- Das Alter des Betons in Tagen, gemessen ab dem Gießen, zum Zeitpunkt, an dem der Anker installiert wird.
- Adhesive Cure Time
- Die Zeit, die der Kleber nach der Installation des Ankers aushärten muss, bevor er belastet wird.
Abbildungen und Diagramme

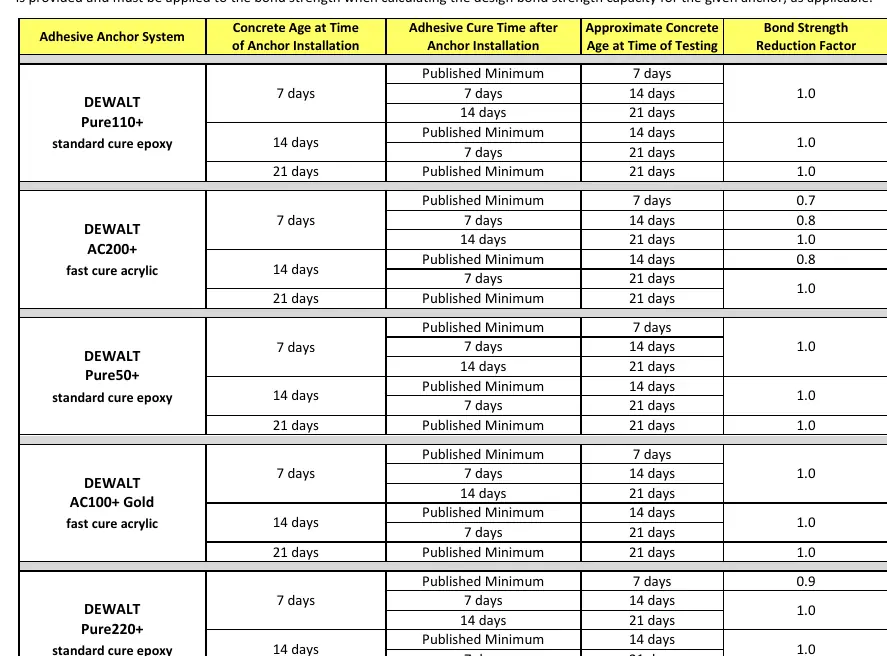

- Die Tabellen im Dokument zeigen die Korrelation zwischen Betonalter, Aushärtezeit und dem anzuwendenden Reduktionsfaktor für die Haftfestigkeit.
- Suchen Sie in der Tabelle Ihr spezifisches Ankersystem (z.B. Pure110+, AC200+), um den korrekten Faktor für Ihre Baustellenbedingungen zu finden.
Modellkompatibilität
- Die Ergebnisse basieren auf Tests in trockenem, ungerissenem Normalbeton bei Raumtemperatur.
- Die Mindestdruckfestigkeit des Betons bei 7 Tagen betrug ca. 2300 psi, bei 3 Tagen ca. 1650 psi.
