Bedienungsanleitung für DEWALT 07540-PWR Bang-It+ Beton-Einschlaganker
Schnellstartanleitung für die Installation und Anwendung der DEWALT Bang-It+ Beton-Einschlaganker. Erfahren Sie mehr über Spezifikationen, Farbcodes und das benötigte Installationszubehör.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

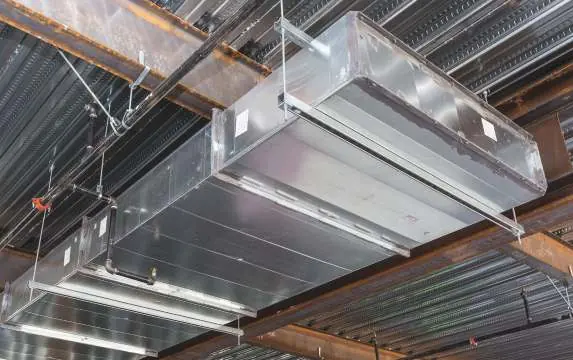

Die DEWALT Bang-It+ Beton-Einschlaganker sind für die Installation in und durch Verbundstahlbleche vor dem Gießen von Betonböden oder Dachplatten konzipiert. Sie dienen als Aufhängepunkte für mechanische, elektrische, Sanitär- und Brandschutzinstallationen. Die Anker verfügen über farbcodierte Schutzhülsen, die die Gewinde vor Sprühisolierung schützen und die Identifizierung der Größe erleichtern.
Produktbeschreibung und Merkmale
Die Anker sind als Einzel-, Doppel- und Dreifachgewinde-Varianten erhältlich. Zu den Hauptmerkmalen gehören:
- Sechskantkopf: Verhindert das Mitdrehen des Ankers bei der Installation der Gewindestange.
- Schutzhülse: Schützt das Innengewinde und verhindert, dass Isolierung die Gewindegänge berührt.
- Farbcodierung: Ermöglicht eine schnelle visuelle Identifizierung der Ankergröße.
- Konische Feder (bei Dreifachgewinde): Sorgt für eine gleichmäßige Abdichtung des Ankers zum Metalldeck.
- Kunststoffflansch: Verbessert den Halt des Ankers auf dem Metalldeck.
Installation und Anwendung
Die Anker werden vor dem Betonieren auf dem Stahlblech befestigt. Die Installation erfordert spezifisches Zubehör, um eine sichere Verbindung zu gewährleisten:
- Verwenden Sie für die Installation das DEWALT 20V Max XR Akku-Bohrschrauber-Set.
- Nutzen Sie den 13/16 Zoll Hartmetall-Lochsägen-Aufsatz (07562-pwr).
- Verwenden Sie den 3/16 bis 7/8 Zoll Impact Ready Stufenbohrer (DWA1786IR).
- Für tiefe oder schwer zugängliche Stellen kann die Deck-Bohrerverlängerung (PFM3611000) verwendet werden.
- Der Centerbit mit Federersatz (07566-pwr) unterstützt die präzise Positionierung.
Technische Daten und Spezifikationen
Die Anker sind in verschiedenen Größen für Gewindestangen von 1/4 Zoll bis 3/4 Zoll erhältlich. Die Spezifikationen sind nach Gewindetyp unterteilt:
- Einzelgewinde: Erhältlich in Größen von 1/4 Zoll (Braun) bis 3/4 Zoll (Lila).
- Doppelgewinde: Erhältlich in kombinierten Größenbereichen wie 1/4 bis 3/8 Zoll (Weiß) bis 5/8 bis 3/4 Zoll (Schwarz).
- Dreifachgewinde: Erhältlich in Bereichen wie 1/4 bis 3/8 bis 1/2 Zoll (Teal) und 3/8 bis 1/2 bis 5/8 Zoll (Orange).
Herstellerinformationen
DEWALT
Praktische Hilfe
Typische Probleme
Anker dreht sich beim Eindrehen der Gewindestange mit.
Der Sechskantkopf des Bang-It+ Ankers ist speziell dafür ausgelegt, diese Rotation zu verhindern. Stellen Sie sicher, dass der Anker korrekt im Metalldeck sitzt.
Gewinde ist durch Sprühisolierung verunreinigt.
Die integrierte Schutzhülse des Ankers ist so konzipiert, dass sie die Gewindegänge abdeckt und vor Sprühisolierung schützt.
Vor der Verwendung
- Prüfen Sie die benötigte Gewindestangengröße (1/4 bis 3/4 Zoll).
- Wählen Sie den passenden Anker basierend auf der Farbcodierung aus.
- Stellen Sie sicher, dass das richtige Installationswerkzeug (z.B. Stufenbohrer, Lochsäge) bereitsteht.
- Überprüfen Sie, ob das Metalldeck für die Montage vorbereitet ist.
- Stellen Sie sicher, dass der Anker vor dem Betonieren fest auf dem Deck montiert ist.
Technische Daten in der Praxis
- Farbcodierung
- Dient der schnellen Identifizierung der Ankergröße und des Gewindetyps auf der Baustelle.
- Sechskantkopf
- Mechanisches Design zur Blockierung der Rotation während der Montage der Gewindestange.
- Kunststoffflansch
- Sorgt für eine verbesserte Retention und Stabilität des Ankers auf dem Metalldeck.
Abbildungen und Diagramme
- Die Abbildungen zeigen den Aufbau der Anker mit den Komponenten: Sechskantkopf, Feder, Schutzhülse und Flansch.
- Die Spezifikationstabellen ordnen die Katalognummern (CAT#) den jeweiligen Größen, Farben und Verpackungseinheiten zu.
Modellkompatibilität
- Geeignet für mechanische, elektrische, Sanitär- und Brandschutzinstallationen.
- Kompatibel mit 1/4 bis 3/4 Zoll Stahlgewindestangen.
- ICC-ES, FM und UL Zulassungen liegen für die Anker vor.
