Bedienungsanleitung für De'Longhi Alu Elektroheizkörper

Detaillierte Bedienungsanleitung für den De'Longhi Alu Elektroheizkörper. Erfahren Sie alles über die fachgerechte Wandmontage, elektrische Anschlüsse, die verschiedenen Betriebsmodi (Comfort, Night/Eco, Chrono) und Sicherheitsvorkehrungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der De'Longhi Alu ist ein elektrischer Heizkörper mit 5 Betriebsmodi (Pilot Wire, Comfort, Night/Eco, Anti-freeze, Chrono). Die Bedienung erfolgt über das integrierte Bedienfeld. Er ist für die Wandmontage vorgesehen und muss gemäß den elektrischen Sicherheitsvorschriften installiert werden. S. 5, 7, 8

Wichtigste Schritte

  • Wandmontage durchführen S. 3
  • Betriebsmodus wählen S. 8

Erste Inbetriebnahme

  • Nach dem Einschalten Uhrzeit und Wochentag einstellen. S. 9, 13

Probleme und Lösungen

Heizkörper heizt nicht

Stromanschluss prüfen, Solltemperatur erhöhen, Gerät kurz vom Netz trennen.

S. 16

Wartung und Reset

  • Staubentfernung S. 15

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 230V ~ 50Hz Betriebsspannung S. 5
Schutzklasse IP24 Schutz gegen Spritzwasser S. 5

Wo es im PDF steht

  • Installation S. 3, 5, 6
  • Bedienung S. 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Installationszonen im Badezimmer Seite 2 Schritte zur Wandmontage Seite 3 Schaltplan für den elektrischen Anschluss Seite 6 Bedienfeld Layout Seite 7

Wichtige Informationen aus der Anleitung

Der De'Longhi Alu ist ein elektrischer Heizkörper, der für die Beheizung von Wohnräumen konzipiert ist. Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise. Wichtige Sicherheitshinweise:

  • Decken Sie das Gerät niemals ab, um Überhitzung zu vermeiden.
  • Installieren Sie das Gerät nicht in unmittelbarer Nähe von Vorhängen, brennbaren Materialien oder Druckbehältern.
  • Halten Sie Kinder unter 3 Jahren fern, sofern sie nicht ständig beaufsichtigt werden.
  • Das Gerät darf nicht direkt unter oder vor einer Steckdose installiert werden.
  • Bei Beschädigung des Netzkabels muss dieses durch einen Fachmann ersetzt werden.

Positionierung und Installation

Die Installation sollte durch einen qualifizierten Fachmann erfolgen. Beachten Sie die geltenden nationalen Vorschriften für elektrische Anlagen.

Installationszonen im Badezimmer
Installationszonen im Badezimmer

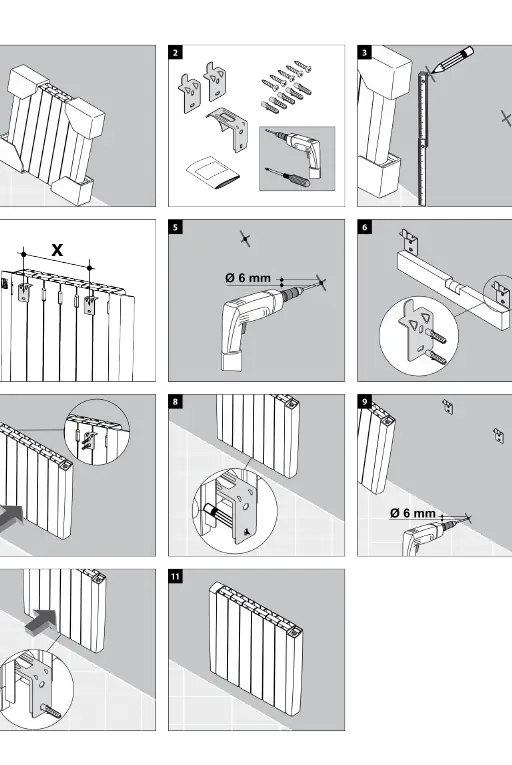

Schritte zur Wandmontage
Schritte zur Wandmontage
Schaltplan für den elektrischen Anschluss
Schaltplan für den elektrischen Anschluss
  • Wandmontage: Stellen Sie sicher, dass die mitgelieferten Schrauben und Dübel für die Wandbeschaffenheit geeignet sind. Verwenden Sie die beiliegende Montageschablone, um die Abstände einzuhalten.
  • Abstände: Halten Sie einen Mindestabstand von 50 cm zu Möbeln und anderen Gegenständen ein.
  • Elektrischer Anschluss: Das Gerät benötigt einen 230V ~ 50Hz Anschluss. Bei Installation in Badezimmern muss das Gerät außerhalb von Zone 1 installiert werden. Der Anschluss muss über einen Trennschalter erfolgen, der eine vollständige Trennung vom Netz ermöglicht.

Betriebsmodi und Bedienung

Das Gerät verfügt über ein Bedienfeld mit LCD-Display und bietet fünf verschiedene Betriebsmodi:

Bedienfeld Layout
Bedienfeld Layout
  • Pilot Wire: Die Temperatur wird über externe Befehle gesteuert.
  • Comfort: Die vom Benutzer gewünschte Temperatur wird konstant gehalten.
  • Night/Eco: Hält eine angenehme Temperatur bei reduziertem Energieverbrauch.
  • Anti-freeze: Schützt den Raum vor Frost (fixiert auf 7 °C).
  • Chrono: Ermöglicht die Einstellung verschiedener Temperaturen über einen 24-Stunden-Zeitraum für jeden Wochentag.

Zusätzlich gibt es Funktionen wie Open Window (erkennt offene Fenster und stoppt das Heizen), Overdrive (2h) für schnelles Aufheizen und eine Kindersicherung.

Reinigung und Wartung

Vor der Reinigung muss das Gerät ausgeschaltet, abgekühlt und vom Stromnetz getrennt werden. Reinigen Sie das Gerät nur mit einem weichen, feuchten Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine scheuernden oder korrosiven Produkte. Um die Effizienz zu erhalten, sollte Staub mindestens zweimal jährlich mit einem Staubsauger entfernt werden.

Praktische Hilfe

Typische Probleme

Heizkörper heizt nicht

Überprüfen Sie den Stromanschluss, erhöhen Sie die Solltemperatur oder setzen Sie das Gerät durch kurzes Trennen vom Stromnetz zurück.

Heizkörper heizt kontinuierlich

Reduzieren Sie die Solltemperatur oder prüfen Sie, ob die Overdrive-Funktion versehentlich aktiviert wurde.

Fehlermeldung 'ALL' im Display

Der Temperatursensor ist defekt. Schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst.

Vor der Verwendung

  • Gerät vorsichtig auspacken und auf Schäden prüfen.
  • Wandabstände (min. 50 cm) und Installationszonen (besonders im Bad) beachten.
  • Fachgerechte Elektroinstallation durch einen Elektriker sicherstellen.
  • Sicherstellen, dass das Gerät nicht abgedeckt wird.
  • Uhrzeit und Wochentag für die Chrono-Funktion einstellen.

Technische Daten in der Praxis

Schutzklasse
Klasse II, IP24 (spritzwassergeschützt)

Abbildungen und Diagramme

  • Abbildung 2 zeigt die Installationszonen im Badezimmer.
  • Abbildung 3 & 4 zeigen die erforderlichen Mindestabstände zur Wand und zu Möbeln.
  • Abbildung 8 zeigt den korrekten elektrischen Anschluss (Phase, Neutral, Pilot Wire).

Modellkompatibilität

  • Das Gerät ist für den Betrieb in Wohnräumen konzipiert.
  • Die Pilot Wire Funktion erfordert ein kompatibles Steuerungssystem.
