Bedienungsanleitung für das mobile Klimagerät Della 048-OPAC-9H
Schnellstartanleitung für das mobile Klimagerät Della 048-OPAC-9H. Erfahren Sie alles über Installation, Bedienung, WLAN-Einrichtung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Bedienungsanleitung für das mobile Klimagerät Della 048-OPAC-9H. Das Gerät verwendet das brennbare Kältemittel R32. Es ist für den Einsatz in Innenräumen konzipiert und erfordert eine ordnungsgemäße Belüftung sowie eine Installation in Räumen, die größer als 4 m² sind. Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.
Produktübersicht

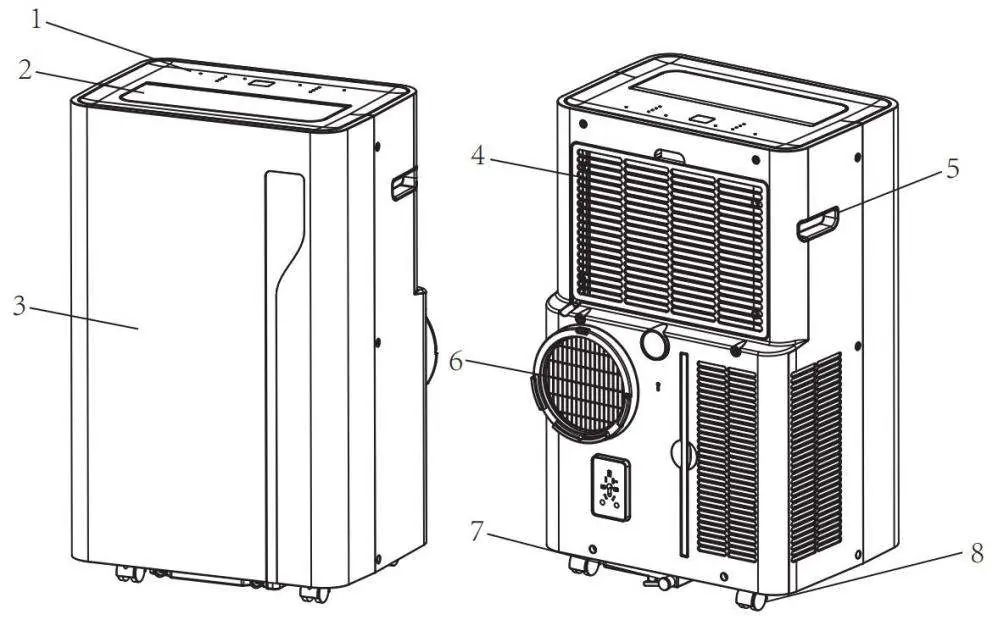

Das Gerät verfügt über ein Bedienfeld, einen Luftauslass mit verstellbaren Lamellen, einen Lufteinlass mit Filter, einen Abluftanschluss sowie Rollen für den einfachen Transport. Die Steuerung erfolgt über das Bedienfeld am Gerät oder die mitgelieferte Fernbedienung.
Installation

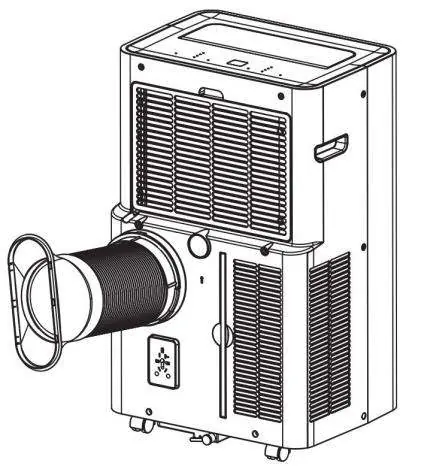

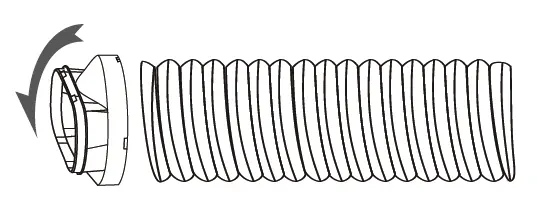

Stellen Sie das Gerät auf eine ebene, feste Oberfläche mit mindestens 50 cm Freiraum in alle Richtungen. Vermeiden Sie Wärmequellen, direkte Sonneneinstrahlung und Bereiche mit hoher Staubbelastung. Der Abluftschlauch muss nach außen geführt werden. Verbinden Sie den Schlauchanschluss mit dem Schlauch und dem Fensteradapter, sichern Sie diesen im Fenster und schließen Sie das andere Ende an den Luftauslass des Geräts an. Achten Sie darauf, den Schlauch nicht zu knicken.
Bedienung
Das Gerät bietet Kühl-, Entfeuchtungs-, Ventilations- und Heizmodi (modellabhängig). Die Temperatur kann über das Bedienfeld oder die Fernbedienung eingestellt werden. Ein Schlafmodus ist ebenfalls verfügbar. Die WLAN-Funktion ermöglicht die Steuerung über die DELLA+ App. Zur Netzwerkkonfiguration halten Sie die Timer-Taste gedrückt, bis die WLAN-Anzeige blinkt, und folgen Sie den Anweisungen in der App.
Reinigung und Wartung

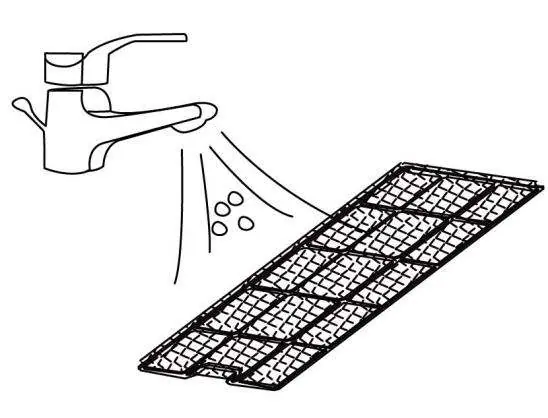

Reinigen Sie den Luftfilter alle zwei Wochen mit einem Staubsauger oder unter fließendem Wasser. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen. Bei längerer Nichtbenutzung sollte das Gerät vollständig entleert, gereinigt und getrocknet werden.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie die Stromverbindung, den Wasserstand (ggf. entleeren) und die Raumtemperatur. Fehlercodes wie E1 oder E2 deuten auf Sensorprobleme hin, während Ft auf einen vollen Wassertank hinweist.
Herstellerinformationen
Della
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie die Stromverbindung, leeren Sie den Wassertank, falls die Wasserstandsanzeige leuchtet, und stellen Sie sicher, dass die Raumtemperatur im Bereich von 41-95°F liegt.
Reduzierte Kühlleistung
Reinigen Sie den Luftfilter, entfernen Sie Hindernisse aus dem Luftkanal, schließen Sie Türen und Fenster und stellen Sie sicher, dass der Abluftschlauch fest angeschlossen ist.
Fehlercode Ft
Der Wassertank ist voll. Entfernen Sie den Gummistopfen und entleeren Sie das Kondenswasser.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht.
- Halten Sie 50 cm Freiraum um das Gerät ein.
- Installieren Sie den Abluftschlauch korrekt nach außen.
- Prüfen Sie, ob die Steckdose geerdet ist.
- Lassen Sie das Gerät nach einem Transport (wenn es mehr als 45° geneigt wurde) 24 Stunden aufrecht stehen.
Technische Daten in der Praxis
- Kühlleistung
- 14.000 BTU/h, geeignet für Räume bis ca. 550 Quadratfuß.
- Stromversorgung
- 115V~60Hz/1PH.
Abbildungen und Diagramme
- Das Bedienfeld (1) ermöglicht die Steuerung aller Funktionen.
- Der Lufteinlass (4) enthält den zu reinigenden Filter.
- Der Abluftanschluss (6) muss mit dem beiliegenden Schlauch verbunden werden.
- Der Abfluss (7) dient zur manuellen Entleerung des Kondenswassers.
Modellkompatibilität
- Nur in Räumen über 4 m² installieren.
- Nicht in Bereichen mit brennbaren Gasen verwenden.
- WLAN-Steuerung erfordert die DELLA+ App für Android oder iOS.
