Bedienungsanleitung für Della Mini Compact Klimagerät 048-TL-WAC8K32
Schnellstartanleitung für das Della Mini Compact Klimagerät. Erfahren Sie alles über die Installation, den sicheren Betrieb, die Wartung des Filters und die Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Della Mini Compact Klimageräte (Modelle 048-TL-WAC8K32, 10K32, 12K32, 14K32). Vor der Installation und Inbetriebnahme ist das Handbuch vollständig zu lesen. Das Gerät muss geerdet betrieben werden; die Verwendung von Verlängerungskabeln oder Adaptern ist streng untersagt. Bei Wartungsarbeiten ist das Gerät vom Stromnetz zu trennen.
Installation und Montage
Die Installation erfordert ein Standard-Doppelfenster. Das Gerät sollte für einen optimalen Kondensatablauf leicht nach hinten geneigt (ca. 3°) installiert werden. Alle tragenden Teile müssen an festem Holz, Mauerwerk oder Metall befestigt werden.
- Vorbereitung: Stellen Sie sicher, dass das Fenster die erforderliche Breite (je nach Modell 584-914 mm) aufweist.
- Montage der oberen Schiene: Nur bei 6K/8K-Modellen erforderlich. Befestigen Sie die Schiene mit den beiliegenden Schrauben am oberen Teil des Gehäuses.
- Einsetzen: Platzieren Sie das Gerät im Fensterrahmen und sichern Sie es mit den mitgelieferten Rahmenverschlüssen und Schrauben.
- Abdichtung: Verwenden Sie die beiliegenden Füllpaneele und Schaumstoffdichtungen, um Lücken zwischen Gerät und Fensterrahmen zu schließen.
Bedienung des Klimageräts
Das Gerät verfügt über ein Bedienfeld und eine Fernbedienung. Nach dem Ausschalten sollte eine Wartezeit von mindestens 3 Minuten eingehalten werden, bevor es wieder eingeschaltet wird, um den Kompressor zu schützen.
- Kühlmodus: Kühlen und Entfeuchten.
- Trockenmodus: Reduziert die Luftfeuchtigkeit.
- Lüftermodus: Nur Belüftung ohne Kühlung.
- Automodus: Wählt automatisch Lüftergeschwindigkeit und Betriebsmodus basierend auf der Raumtemperatur.
- ECO-Modus: Schaltet das Gerät aus, sobald die Zieltemperatur erreicht ist, und wieder ein, wenn die Temperatur steigt.
- Schlafmodus: Passt Temperatur und Lüftergeschwindigkeit für einen komfortablen Schlaf an.
Wartung und Reinigung
Der Luftfilter sollte mindestens einmal monatlich überprüft und bei Bedarf gereinigt werden. Entfernen Sie den Filter, waschen Sie ihn mit warmem Wasser und mildem Spülmittel, und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Das Gehäuse kann mit einem weichen, feuchten Tuch gereinigt werden. Verwenden Sie keine scharfen Reinigungsmittel.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und den Sicherungsautomaten. Wenn das Gerät nicht kühlt, stellen Sie sicher, dass keine Vorhänge oder Möbel den Luftstrom blockieren und der Filter sauber ist. Bei Wasseransammlungen im Gehäuse prüfen Sie die Neigung des Geräts.
Herstellerinformationen
Della
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Stecker fest sitzt, die Sicherung intakt ist oder der LCDI-Stecker zurückgesetzt werden muss.
Gerät kühlt nicht ausreichend
Prüfen Sie auf blockierte Luftwege, reinigen Sie den Filter oder stellen Sie die Thermostattemperatur niedriger ein.
Wasser tropft in den Raum
Das Gerät ist nicht korrekt nach außen geneigt. Korrigieren Sie die Neigung für einen besseren Wasserablauf.
Vor der Verwendung
- Stellen Sie sicher, dass eine geerdete 3-polige Steckdose vorhanden ist.
- Verwenden Sie kein Verlängerungskabel oder Adapter.
- Prüfen Sie, ob das Fenster die Mindestbreite für das Modell erfüllt.
- Stellen Sie sicher, dass zwei Personen für den Einbau zur Verfügung stehen.
- Testen Sie den LCDI-Stecker vor der ersten Inbetriebnahme.
Technische Daten in der Praxis
- Kühlkapazität (Btu/h)
- Gibt die Kühlleistung an; höhere Werte sind für größere Räume geeignet.
- Betriebsgrenzen
- Außenbereich 61-110°F (16-43°C), Innenbereich 61-90°F (16-32°C).
- Kältemittel R32
- Umweltfreundliches Kältemittel; erfordert bei Wartung fachkundiges Personal.
Abbildungen und Diagramme
- FIG. 1/2: Zeigt die korrekte Neigung des Geräts um 3° nach außen für den Wasserablauf.

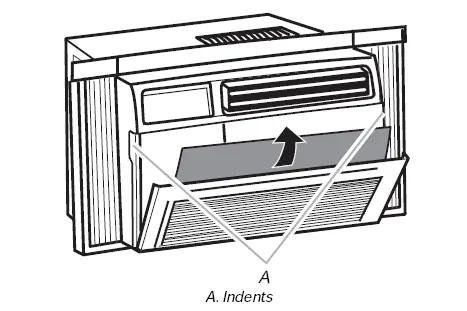

- FIG. 15: Zeigt das Entfernen des Luftfilters an der rechten Seite des Geräts.
Modellkompatibilität
- Modell 048-TL-WAC8K32: 300-350 sq.ft (28-33 m²)
- Modell 048-TL-WAC10K32: 400-450 sq.ft (37-42 m²)
- Modell 048-TL-WAC12K32: 450-550 sq.ft (42-51 m²)
- Modell 048-TL-WAC14K32: 550-700 sq.ft (51-65 m²)
