Bedienungsanleitung für das mobile Klimagerät Della 048-OPAC-9B

Schnellstartanleitung für das Della 048-OPAC-9B. Erfahren Sie alles über Installation, Bedienung, Entwässerung, Wartung und Fehlerbehebung für Ihr mobiles Klimagerät.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Anweisungen für die Installation und den sicheren Betrieb des mobilen Klimageräts Della 048-OPAC-9B. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den Innenbereich bestimmt und muss direkt an eine geerdete Steckdose angeschlossen werden.

Installation

Stellen Sie das Gerät auf einen ebenen Untergrund mit mindestens 50 cm Abstand zu Wänden oder Hindernissen. Installieren Sie den Abluftschlauch gemäß den Anweisungen, um eine effiziente Kühlung zu gewährleisten. Der Schlauch sollte so kurz und gerade wie möglich gehalten werden. Verwenden Sie das mitgelieferte Fenster-Kit, um den Abluftschlauch sicher nach außen zu führen.

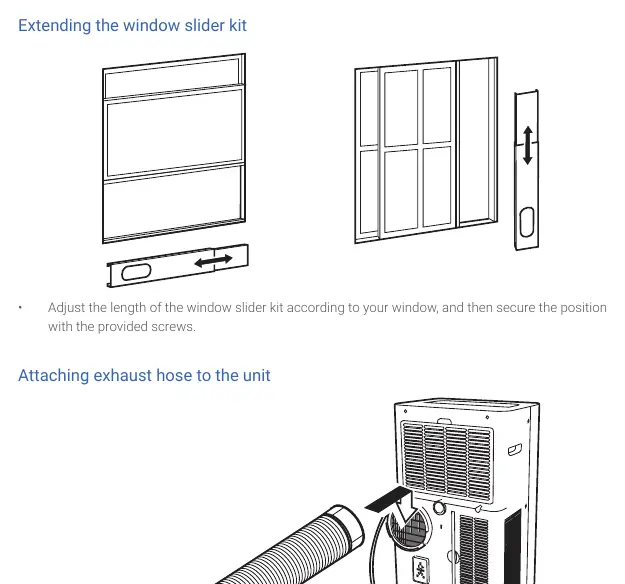

Anpassung der Fensterabdichtungsschiene an die Fenstergröße und Montage des Abluftschlauchs am Gerät.
Anpassung der Fensterabdichtungsschiene an die Fenstergröße und Montage des Abluftschlauchs am Gerät.

Bedienung und Modi

Das Gerät bietet verschiedene Betriebsmodi, die über das Bedienfeld oder die Fernbedienung gesteuert werden können:

  • Kühlmodus: Einstellbare Temperatur von 16°C bis 32°C (61°F - 90°F).
  • Trockenmodus: Zur Entfeuchtung der Raumluft.
  • Lüftermodus: Nur Luftumwälzung ohne Kühlung.
  • Schlafmodus: Passt die Temperatur für einen angenehmen Schlaf automatisch an.
  • Timer: Ermöglicht das automatische Ein- und Ausschalten des Geräts.

Wartung und Entwässerung

Wenn der interne Wassertank voll ist, erscheint der Fehlercode FL auf dem Display. Bewegen Sie das Gerät vorsichtig zu einem Abfluss und entleeren Sie es über den unteren Ablauf. Für den Dauerbetrieb im Trockenmodus kann ein Schlauch am oberen Ablauf angeschlossen werden. Reinigen Sie den Luftfilter regelmäßig mit einem Staubsauger oder lauwarmem Wasser mit mildem Reinigungsmittel, um die Leistung zu erhalten.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung, den Wasserstand im Tank oder ob der Luftfilter verschmutzt ist. Fehlercodes wie E1 (Umgebungstemperatursensor) oder E2 (Spulentemperatursensor) weisen auf spezifische Sensorprobleme hin, die eine fachmännische Überprüfung erfordern könnten.

Herstellerinformationen

Della

Markenprofil
Herstellerwebsite https://dellahvac.com Support https://dellahvac.com/support Herstellerhandbücher https://dellahvac.com/manuals

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Prüfen Sie die Stromversorgung, den Schutzschalter, ob der Wassertank voll ist (Fehler FL) oder ob die Umgebungstemperatur außerhalb des Betriebsbereichs liegt.

Reduzierte Kühlleistung

Prüfen Sie auf Blockaden am Luftauslass, reinigen Sie den Luftfilter, schließen Sie Fenster/Türen und stellen Sie sicher, dass der Abluftschlauch korrekt montiert ist.

Wasserleck

Der interne Wassertank ist voll. Entleeren Sie das Gerät über den unteren Ablauf.

Fehlercode FL

Der Wassertank ist voll. Bitte entleeren Sie das Gerät.

Vor der Verwendung

  • Stellen Sie sicher, dass das Gerät auf einem ebenen Boden steht.
  • Halten Sie 50 cm Abstand zu Wänden und Hindernissen ein.
  • Schließen Sie das Gerät direkt an eine geerdete Wandsteckdose an (keine Verlängerungskabel).
  • Prüfen Sie, ob der Abluftschlauch korrekt installiert ist.
  • Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt.

Technische Daten in der Praxis

Kühlleistung
14000 BTU/h, geeignet für Räume bis ca. 550 sq.ft.
Betriebstemperatur
61°F - 90°F im Kühlmodus; 41°F - 81°F im Heizmodus.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die korrekte Montage des Abluftschlauchs und des Fenster-Kits.
  • Das Diagramm zur Entwässerung verdeutlicht die Position des oberen und unteren Ablaufs.
  • Die Abbildung des Netzsteckers zeigt die Position der TEST- und RESET-Tasten für den integrierten Schutzschalter.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht in Badezimmern oder Waschküchen verwenden.
  • Nicht in der Nähe von offenen Zündquellen oder brennbaren Substanzen betreiben.
