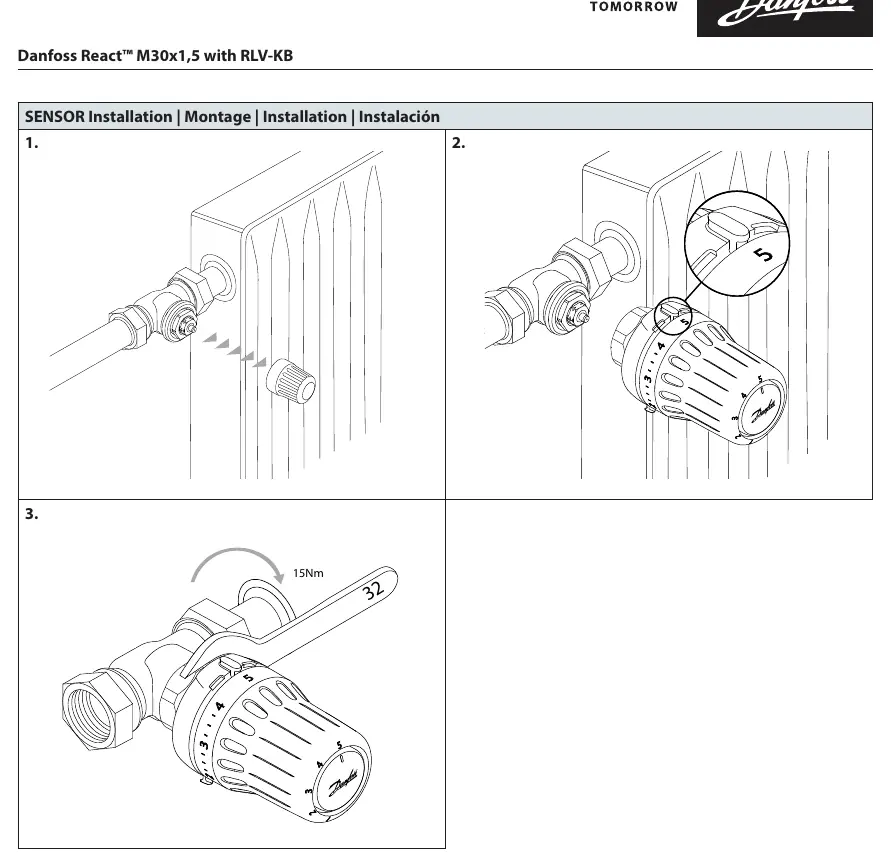

Schritte zur Montage des Danfoss React Thermostatkopfes: Entfernen der Schutzkappe, Aufsetzen des Thermostats auf das Ventil und Festziehen der Überwurfmutter mit einem...

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Schritte zur Installation des Danfoss React M30x1,5 Thermostatkopfes in Kombination mit dem RLV-KB Ventilblock. Die Anleitung konzentriert sich auf die korrekte mechanische Montage und die Einhaltung der erforderlichen Drehmomente, um eine sichere Verbindung zu gewährleisten.

Installation des Ventilblocks

Die Montage des RLV-KB Ventilblocks hängt von der Anschlussgröße ab:

G½ Anschluss: Verwenden Sie einen 10mm Innensechskantschlüssel. Das Anzugsdrehmoment für die Verschraubungen beträgt 20-30 Nm.
G¾ Anschluss: Das Anzugsdrehmoment für die Verschraubungen beträgt 30-40 Nm.

Stellen Sie sicher, dass der Ventilblock korrekt am Heizkörper ausgerichtet ist, bevor Sie die Verbindungen festziehen.

Installation des Thermostatkopfes

Entfernen Sie die Schutzkappe vom Ventilgehäuse.
Setzen Sie den Danfoss React Thermostatkopf auf das Ventil auf.
Verwenden Sie einen 32mm Maulschlüssel, um die Überwurfmutter des Thermostatkopfes mit einem Drehmoment von 15 Nm festzuziehen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichte Verbindung am Ventilblock

Überprüfen Sie, ob das vorgeschriebene Drehmoment (20-30 Nm für G½ oder 30-40 Nm für G¾) eingehalten wurde.

Thermostat sitzt locker

Stellen Sie sicher, dass die Überwurfmutter mit einem 32mm Schlüssel auf 15 Nm festgezogen wurde.

Vor der Verwendung

Passendes Werkzeug bereitlegen (10mm Innensechskantschlüssel, 32mm Maulschlüssel)
Anschlussgröße des Heizkörpers prüfen (G½ oder G¾)
Schutzkappe vom Ventilgehäuse entfernen
Drehmomentschlüssel für die korrekte Montage verwenden
