Danfoss modulinQ® Hermetischer Filtertrockner Typ DMC / DCC

Produktbeschreibung

Der hermetische Filtertrockner modulinQ® (Typ DMC / DCC) ist eine modulare Lösung für Kälteanlagen. Er ist für den Betrieb mit Kältemittel R290 ausgelegt. Das System muss zwingend mit einem modulinQ®-Erweiterungsmodul verbunden werden.

Technische Daten

• Kältemittel: R290 (vollständige Liste der zugelassenen Kältemittel auf der Danfoss-Website prüfen)
• Medientemperatur: -40 °C bis +85 °C
• Maximaler Betriebsdruck (MWP/PS): 49 bar
• Maximal zulässige Neigung: +/- 10° zur Vertikalen
• Abstützung: Obligatorisch, eine Klemmenbefestigung ist erforderlich

Montage und Installation

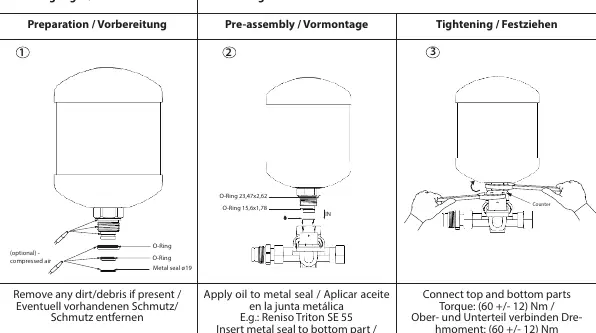

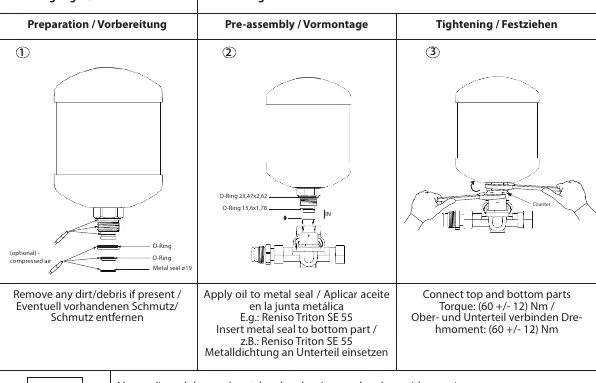

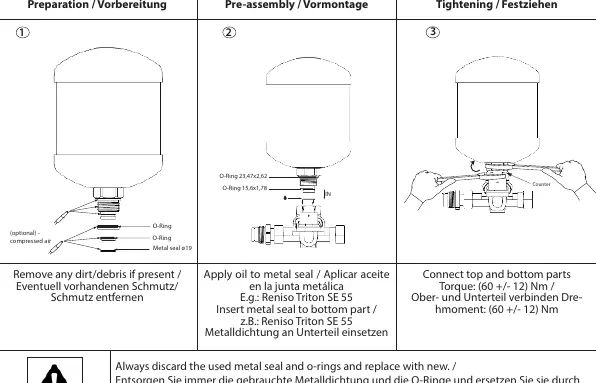

Die Installation erfolgt in drei wesentlichen Schritten:

• Vorbereitung: Entfernen Sie eventuell vorhandenen Schmutz oder Ablagerungen von den Dichtflächen.
• Vormontage: Tragen Sie Öl (z. B. Reniso Triton SE 55) auf die Metalldichtung auf und setzen Sie diese in das Unterteil ein.
• Festziehen: Verbinden Sie das Ober- und Unterteil. Das erforderliche Anzugsdrehmoment beträgt 60 +/- 12 Nm.

Sicherheit und Wartung

Beachten Sie bei der Wartung und Installation unbedingt folgende Sicherheitshinweise:

• Verwenden Sie bei jedem Öffnen der Verbindung immer eine neue Metalldichtung sowie neue O-Ringe.
• Verwenden Sie ausschließlich dedizierte Ersatzteile (spezielle Metalldichtung und O-Ringe).
• Entsorgen Sie gebrauchte Dichtungen und O-Ringe fachgerecht.
• Stellen Sie sicher, dass die mechanische Abstützung korrekt installiert ist, um Vibrationen und Belastungen zu vermeiden.
