Installationsanleitung für CURT Class 2 Anhängerkupplung 1-1/4 Zoll
Dieser Leitfaden bietet eine detaillierte Installationsanleitung für die CURT Class 2 Anhängerkupplung (1-1/4 Zoll) am Subaru Forester (2019-heute). Er enthält wichtige Sicherheitshinweise, benötigte Werkzeuge...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage der CURT Class 2 Anhängerkupplung für den Subaru Forester (Modelljahre 2019 bis heute). Die Installation erfordert moderate handwerkliche Fähigkeiten und dauert für Profis etwa 30 Minuten, für Anfänger etwa 60 Minuten. Es wird empfohlen, die Arbeit zu zweit durchzuführen. Sicherheitshinweise wie das Tragen einer Schutzbrille sind während der gesamten Installation zu beachten.
Benötigte Werkzeuge
- Die Grinder (Schleifer) oder Bohrer
- Ratsche mit 10mm und 3/4 Zoll Steckschlüsseln
- 6 Zoll Steckschlüsselverlängerung
- Schraubendreher
- Drehmomentschlüssel
- Unterstellböcke
- Schutzbrille
Montage und Installation
Die Installation umfasst das Entfernen von Auspuffaufhängungen und Hitzeschildern, das Erweitern von Montagelöchern im Fahrzeugrahmen sowie die Verwendung der Fishwire-Technik zur Positionierung der Schrauben.
Schritt-für-Schritt-Anleitung
- Entfernen Sie die Auspuffaufhängungen (zwei am Beifahrermuffler, eine in der Mitte; bei Doppelauspuff zusätzlich zwei am Fahrermuffler) und stützen Sie den Auspuff ab.
- Entfernen Sie die vier Hitzeschildbefestigungen und die Unterbodenverkleidung am Fahrerrahmen.
- Entfernen Sie die drei Stopfen an jedem Rahmenlängsträger. Erweitern Sie das mittlere Loch auf ca. 1 1/8 Zoll, um die Hardware durchzuführen.
- Verwenden Sie die Fishwire-Technik, um die 1/2 Zoll Schlossschrauben und Distanzstücke durch die vorderen und hinteren Rahmenlöcher zu führen. Nutzen Sie die Reverse-Fishwire-Technik für das mittlere Loch.
- Heben Sie die Anhängerkupplung in Position und sichern Sie diese mit der mitgelieferten 1/2 Zoll Hardware. Ziehen Sie alle Schrauben mit einem Drehmoment von 110 ft-lbs fest.
- Montieren Sie die Unterbodenverkleidung und den Auspuff wieder.
Sicherheit und Wartung
Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz und den Zustand der strukturellen Komponenten. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast. Informationen zur Anhängelast und Tipps finden Sie unter www.hitchinfo.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
CURT
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Einsetzen der Hardware in den Rahmen
Verwenden Sie die mitgelieferte Fishwire-Technik, um Schrauben und Distanzstücke durch die Rahmenlöcher zu führen.
Montagelöcher sind zu klein
Das mittlere Loch im Rahmen muss auf ca. 1 1/8 Zoll erweitert werden, damit die Hardware hindurchpasst.
Vor der Verwendung
- Lesen Sie alle Anweisungen vor Beginn gründlich durch.
- Stellen Sie sicher, dass Sie alle benötigten Werkzeuge (Ratsche, Drehmomentschlüssel, etc.) bereit haben.
- Prüfen Sie, ob die Anhängerkupplung mit Ihrem Fahrzeugmodell (Subaru Forester 2019-heute) übereinstimmt.
- Tragen Sie während der gesamten Installation eine Schutzbrille.
- Stellen Sie sicher, dass eine zweite Person bei der Montage hilft.

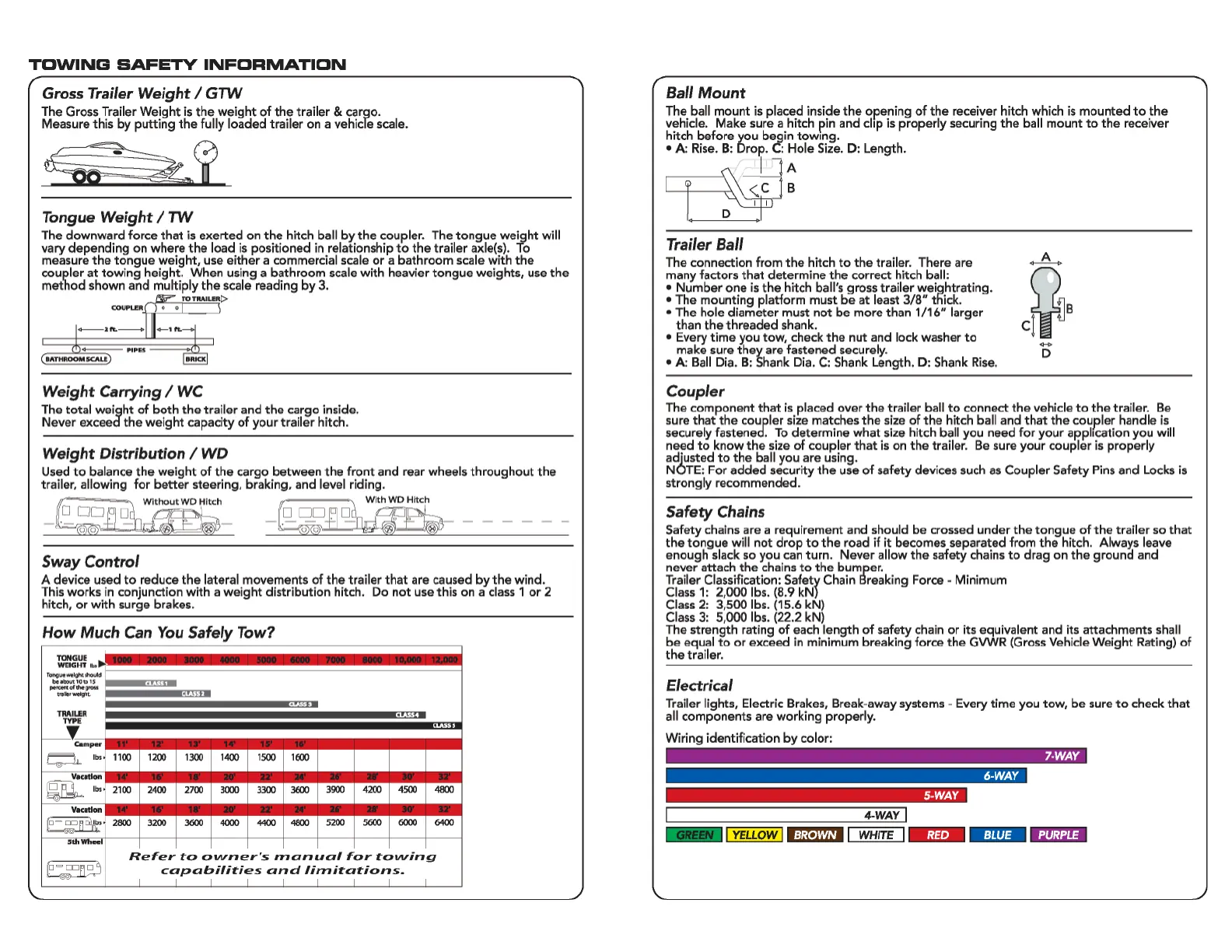

Technische Daten in der Praxis
- Anhängelast (Trailer Weight)
- Maximal zulässiges Gewicht des Anhängers: 3500 lbs.
- Stützlast (Tongue Weight)
- Maximal zulässige vertikale Last auf der Kupplung: 350 lbs.
Abbildungen und Diagramme

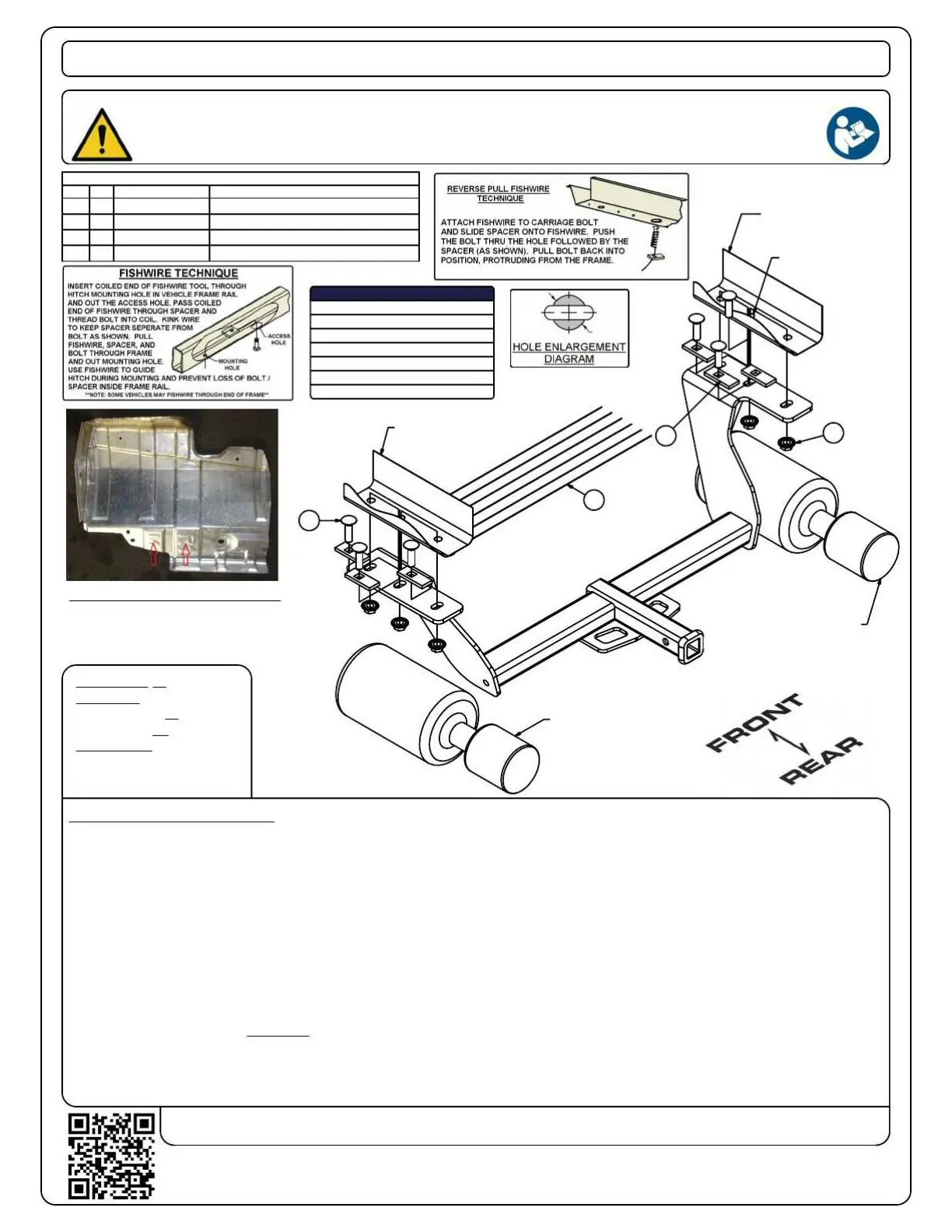

- Die Abbildungen zeigen die Fishwire-Technik: Das Einziehen der Schraube durch das Montageloch mittels eines Drahtes.

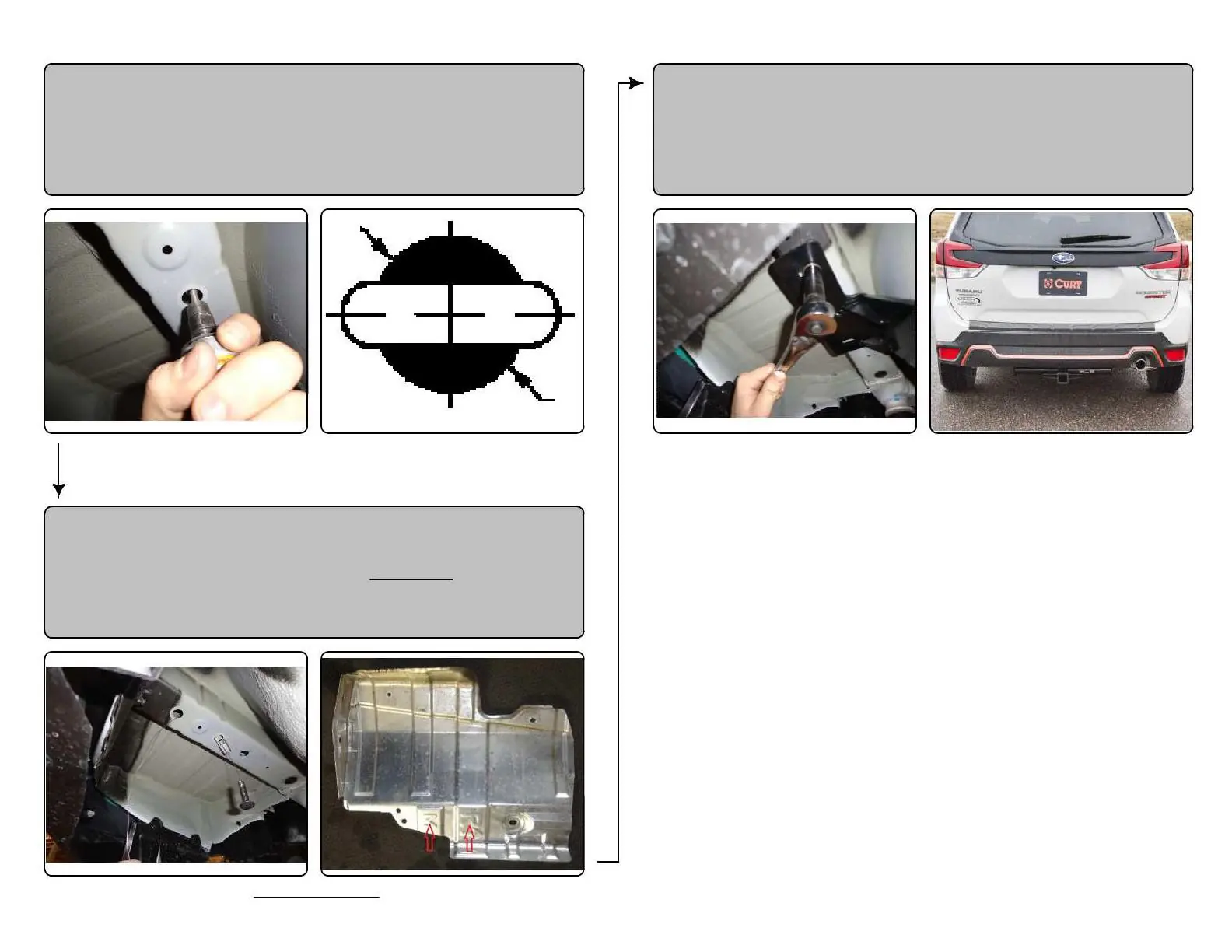

- Das Locherweiterungsdiagramm zeigt das Zielmaß von 1 1/8 Zoll für die Rahmenlöcher.

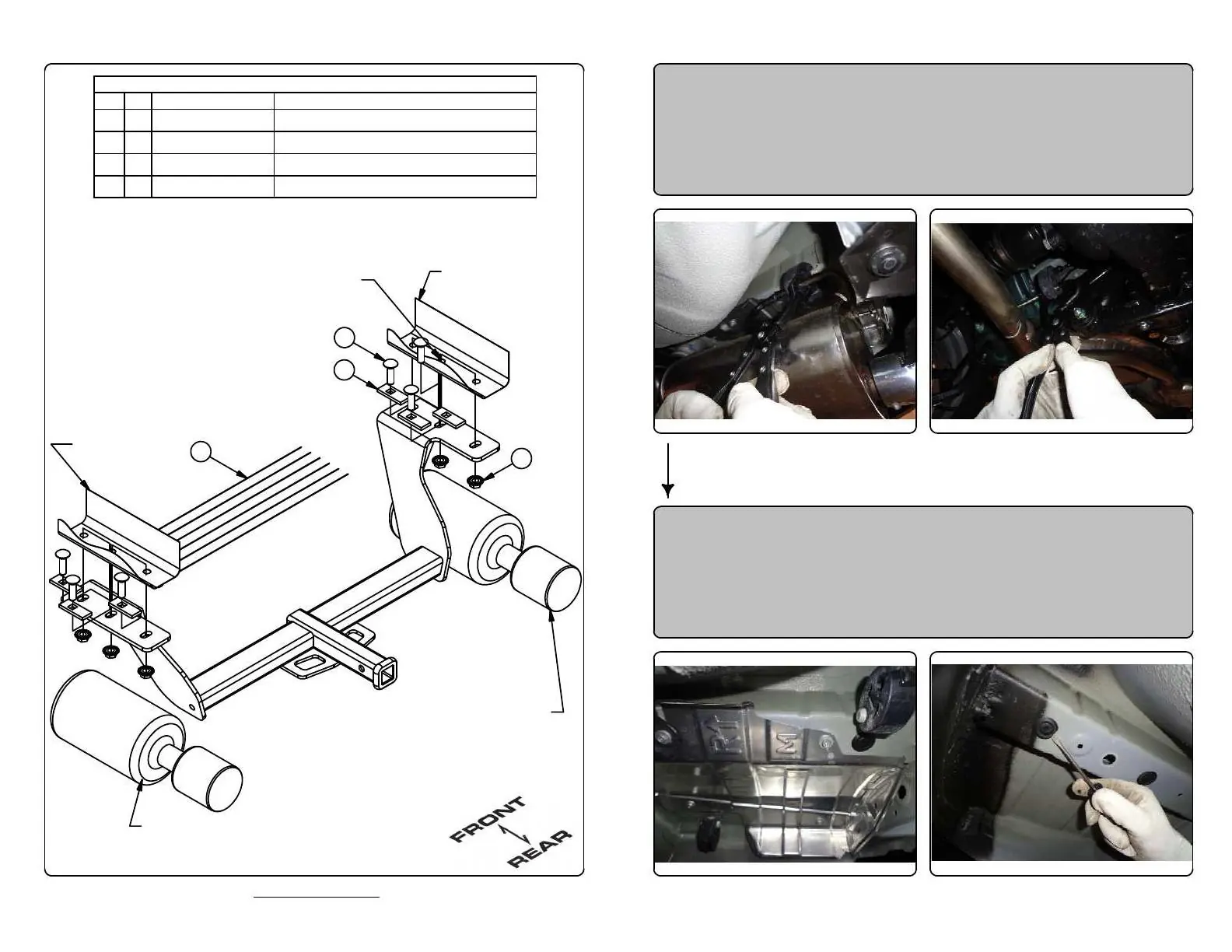

- Die Explosionszeichnung verdeutlicht die Positionierung der Distanzstücke und Schrauben an den Rahmenlängsträgern.
Modellkompatibilität
- Nur für Subaru Forester, Baujahre 2019 bis heute.
- Nicht für Fahrzeuge verwenden, die die zulässige Anhängelast des Herstellers überschreiten.
- Die Installation erfordert Modifikationen am Fahrzeugrahmen (Locherweiterung).
