Installationsanleitung für CURT 11475 Anhängerkupplung 1.25-Zoll
Detaillierte Installationsanleitung für die CURT 11475 Anhängerkupplung am Volkswagen Golf R. Enthält Schritte zur Montage, Werkzeugliste, Sicherheitsvorkehrungen und technische Daten zur Anhängelast.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die CURT 11475 Anhängerkupplung, passend für Volkswagen Golf R (Modelljahre 2017 bis heute). Die Installation erfordert grundlegende mechanische Kenntnisse und das Vergrößern von Zugangsöffnungen am Fahrzeugrahmen. Die maximale Anhängelast beträgt 2.000 lbs (ca. 907 kg) und die Stützlast 200 lbs (ca. 91 kg).
Vorbereitung und Werkzeuge
- Schutzbrille tragen
- Ratschenschlüssel mit 9-Zoll-Verlängerung
- 13mm Steckschlüssel
- 3/4-Zoll Steckschlüssel
- Drehmomentschlüssel
- Winkelschleifer (für Lochvergrößerung)
- Zweite Person zur Unterstützung empfohlen
Installationsschritte
- Auspuff absenken: Entfernen Sie die M8-Schrauben der zwei hinteren Auspuffaufhängungen mit einem 13mm Steckschlüssel. Das Lösen weiterer Aufhängungen kann die Montage erleichtern.
- Lochvergrößerung: Vergrößern Sie die Zugangsöffnungen auf beiden Seiten des Rahmens auf 1,125 Zoll.
- Hardware einziehen: Verwenden Sie die Fishwire-Technik, um die 1/2-Zoll Schlossschrauben und SP10-Distanzstücke durch die Zugangsöffnungen in die Rahmenholme einzuführen.
- Anhängerkupplung positionieren: Heben Sie die Anhängerkupplung an, entfernen Sie die Fishwires und sichern Sie die Kupplung lose mit den 1/2-Zoll Flanschmuttern.
- Festziehen: Ziehen Sie alle 1/2-Zoll Schraubverbindungen mit einem Drehmoment von 110 ft-lbs (ca. 149 Nm) fest.
- Abschluss: Montieren Sie den Auspuff in umgekehrter Reihenfolge der Schritte 1-3 wieder.
Sicherheitshinweise
Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast. Bei Lasten ohne Anhänger (z.B. Fahrradträger) wird die Verwendung von Stabilisierungsgurten (CURT 18050) dringend empfohlen, um die Garantie nicht zu gefährden.
Herstellerinformationen
CURT
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Einbau der Hardware in den Rahmen
Verwenden Sie die Fishwire-Technik wie in der Anleitung beschrieben. Das Trennen des aktiven Auspuffsteckers kann den Zugang erleichtern.
Anhängerkupplung passt nicht in die Öffnungen
Stellen Sie sicher, dass die Zugangsöffnungen am Rahmen korrekt auf 1,125 Zoll vergrößert wurden.
Vor der Verwendung
- Schutzbrille während der gesamten Montage tragen
- Alle benötigten Werkzeuge (Winkelschleifer, Drehmomentschlüssel) bereitlegen
- Zweite Person für die Positionierung der Kupplung hinzuziehen
- Sicherstellen, dass die Anhängelast des Fahrzeugs nicht überschritten wird

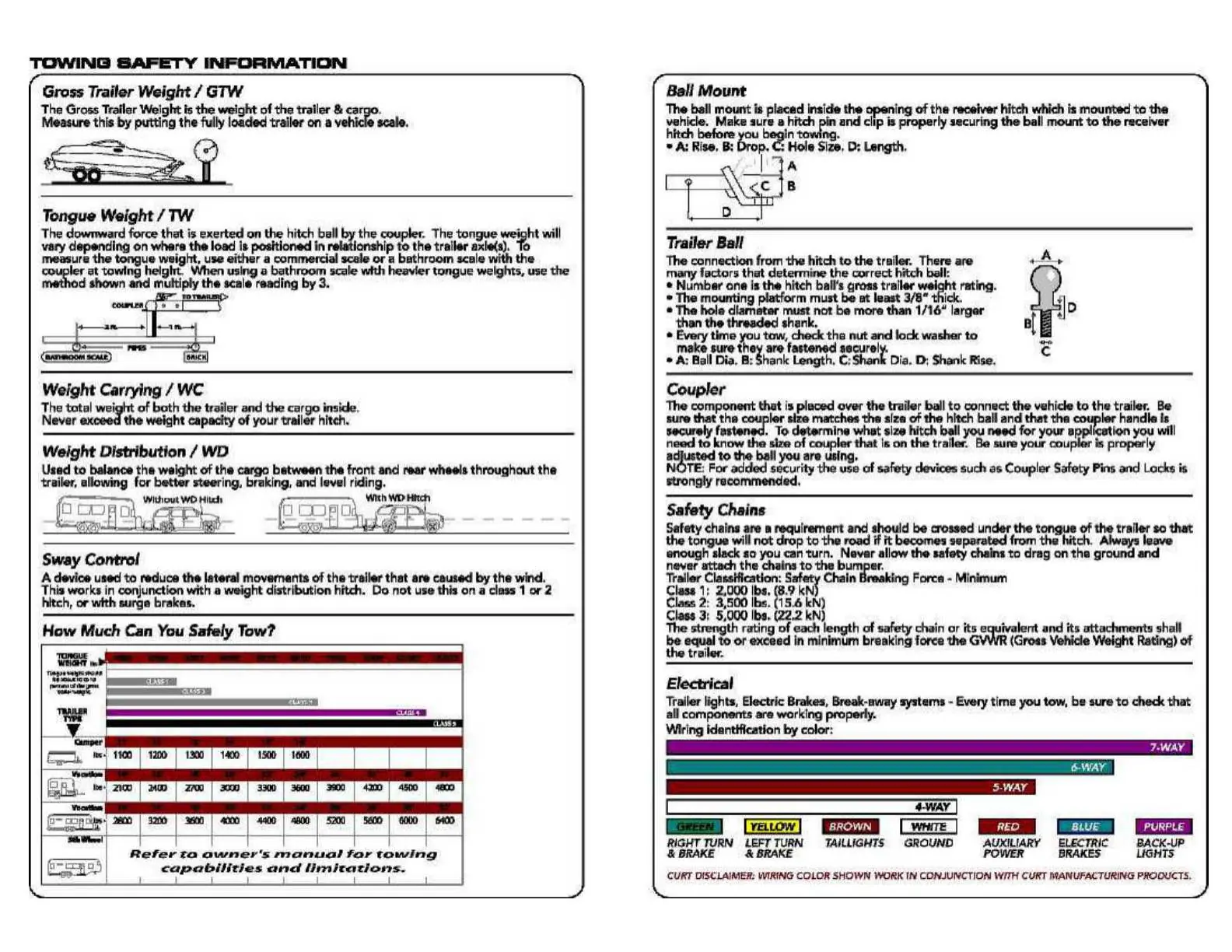

Technische Daten in der Praxis
- Anhängelast (Trailer Weight)
- Maximal zulässiges Gewicht des Anhängers: 2.000 lbs.
- Stützlast (Tongue Weight)
- Maximal zulässige vertikale Last auf den Kupplungskopf: 200 lbs.
Abbildungen und Diagramme

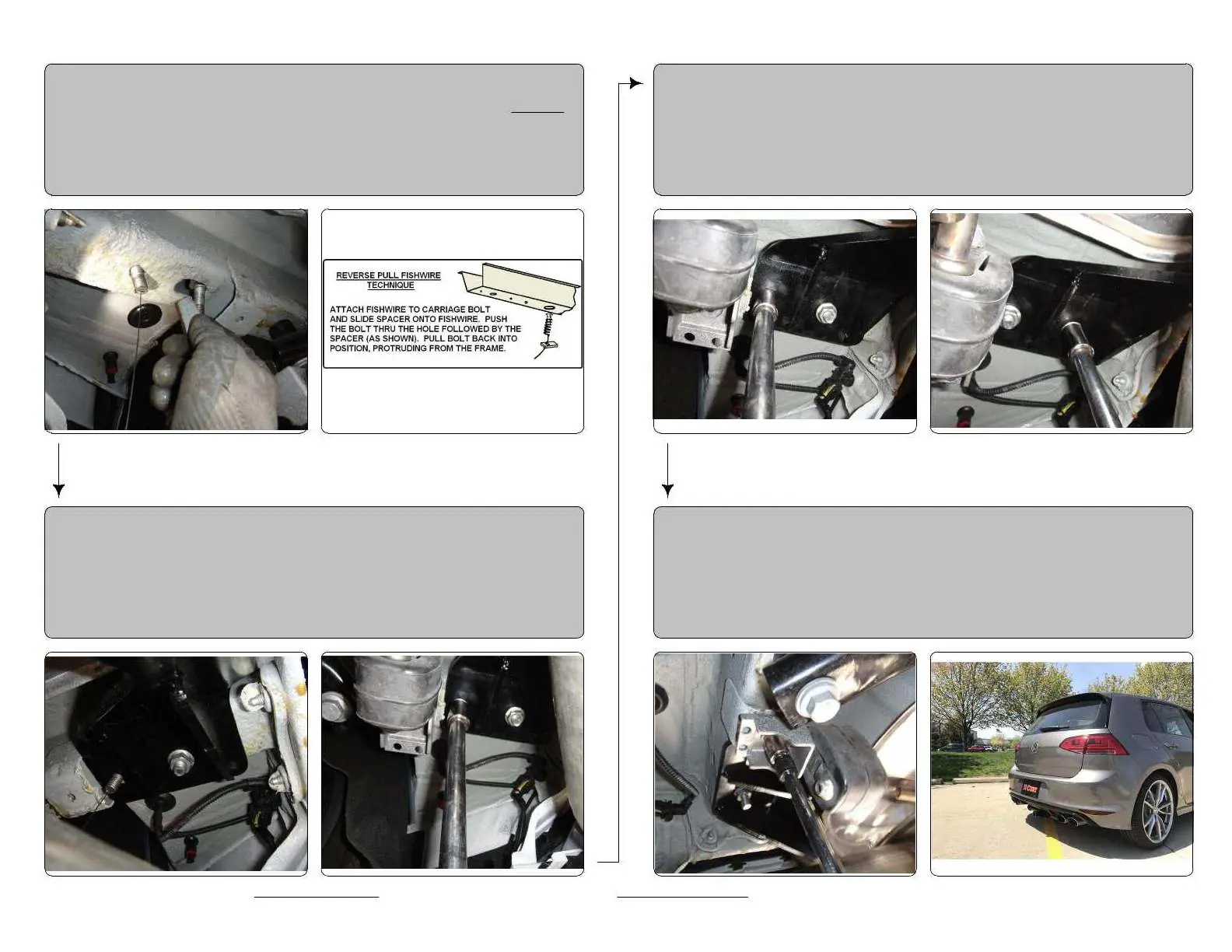

- Die Abbildungen zeigen die Fishwire-Technik: Ein Draht wird durch das Montageloch geführt, um Schraube und Distanzstück in den Rahmen zu ziehen.

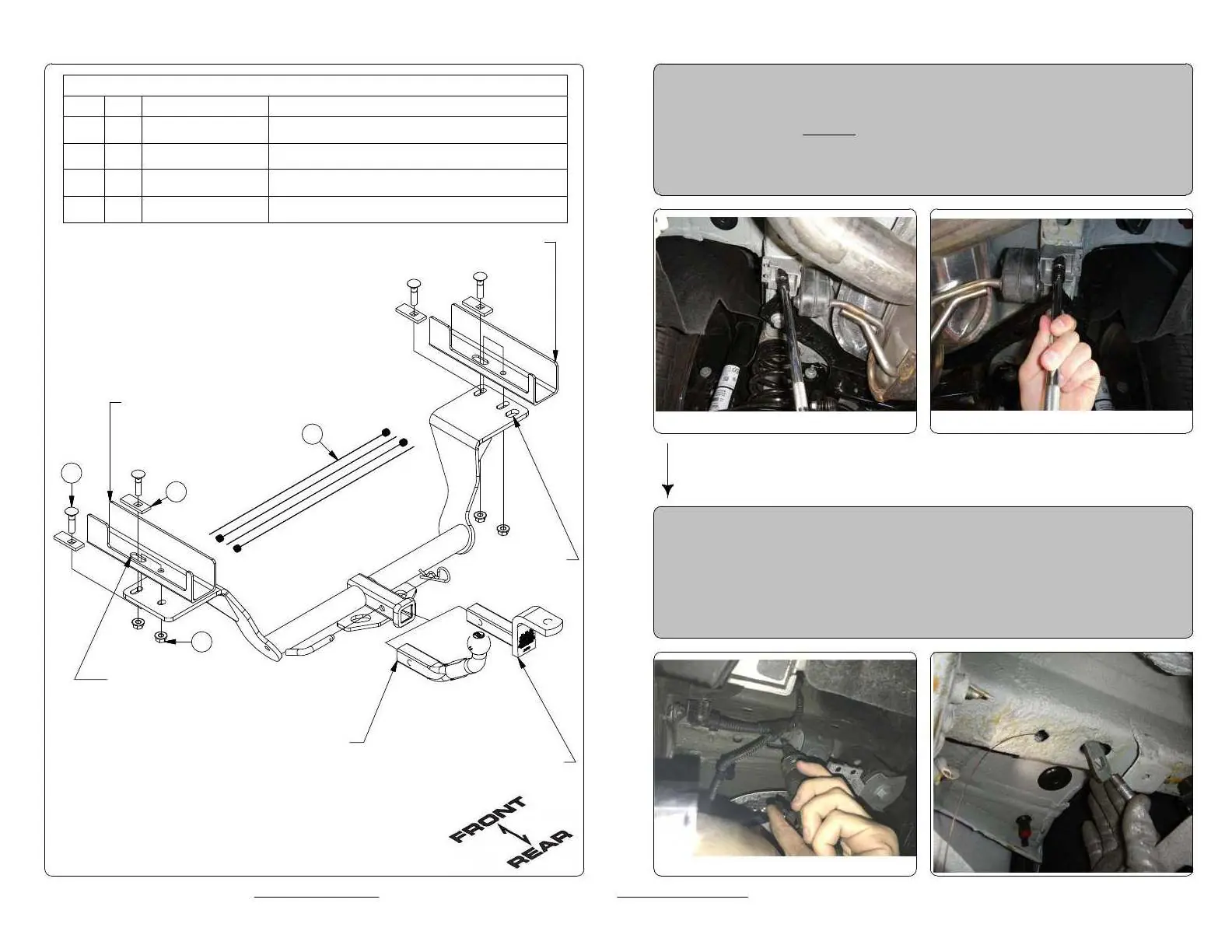

- Die Explosionszeichnung verdeutlicht die Anordnung von Schraube, Distanzstück und Flanschmutter am Rahmenholm.
Modellkompatibilität
- Passend für Volkswagen Golf R, Modelljahre 2017 bis heute.
- Nicht für Lasten ohne Anhänger ohne zusätzliche Stabilisierungsgurte (CURT 18050) verwenden.
