Bedienungsanleitung für das Batterieladegerät CTEK XS 0.8
Erfahren Sie, wie Sie das CTEK XS 0.8 Batterieladegerät sicher und effizient verwenden. Diese Anleitung enthält Details zur 6-Stufen-Ladung, Anschlussanweisungen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das CTEK XS 0.8 ist ein kompaktes, vollautomatisches 6-Stufen-Ladegerät für 12V-Blei-Säure-Batterien. Es eignet sich ideal für kleine Batterien (1,2–32 Ah) in Motorrädern, Schneemobilen, Quads und Rasenmähern sowie zur Erhaltungsladung von Autobatterien bis zu 100 Ah. Das Gerät ist spritzwasser- und staubgeschützt (IP65) und verfügt über Schutzfunktionen gegen Kurzschluss, Verpolung und Funkenbildung.
Produktbeschreibung
Das Ladegerät ist für eine einfache Handhabung konzipiert und bietet eine patentierte Desulfatierungsfunktion, die die Lebensdauer der Batterie verlängern kann. Es wird mit zwei Anschlussoptionen geliefert: Ösen (M6) für eine dauerhafte Verbindung und Klemmen für den flexiblen Einsatz.
Anschluss und Inbetriebnahme
Die Inbetriebnahme ist in drei einfachen Schritten möglich:
- Verbinden Sie das Ladegerät mit der Batterie (entweder über die Klemmen oder die M6-Ösen).
- Schließen Sie das Ladegerät an die Steckdose an. Die Kontrollleuchten signalisieren den Start des Ladevorgangs.
- Der Ladevorgang erfolgt vollautomatisch.
Die 6 Ladephasen
- Phase 1: Desulfatierung - Spannungsimpulse entfernen Sulfate von den Bleiplatten der Batterie, um die Kapazität wiederherzustellen.
- Phase 2: Masse - Laden mit maximalem Strom bis zu 80 % der Batteriekapazität.
- Phase 3: Absorption - Laden mit abnehmendem Strom bis zu 100 % der Kapazität.
- Phase 4: Analyse - Überprüfung, ob die Batterie die Ladung halten kann.
- Phase 5: Flottierend - Hält die Batteriespannung auf maximalem Niveau mit konstanter Ladespannung.
- Phase 6: Impulserhaltungsladung - Hält die Batterie bei 95–100 % Kapazität durch gezielte Impulse.
Technische Daten
- Ladespannung: 14,4 V
- Ladestrom: Max. 0,8 A
- Batterietyp: 12V Blei-Säure-Batterien
- Batteriekapazität: 1,2–32 Ah (bis 100 Ah für Erhaltungsladung)
- Schutzklasse: IP65 (spritzwasser- und staubgeschützt)
Sicherheitshinweise
Das Gerät ist gegen Funkenbildung, Kurzschluss und Verpolung geschützt. Es ist für den Einsatz im Freien geeignet, da es resistent gegen Regen und Schnee ist. Bei Fragen zur Wartung oder zum Betrieb steht der CTEK-Kundendienst unter [email protected] zur Verfügung.
Praktische Hilfe
Typische Probleme
Batterie hält die Ladung nicht
Das Ladegerät führt in Phase 4 eine Analyse durch. Wenn die Batterie die Ladung nicht halten kann, ist sie möglicherweise defekt und muss ersetzt werden.
Ladegerät startet nicht
Überprüfen Sie die Verbindung zur Batterie und zur Steckdose. Stellen Sie sicher, dass die Klemmen oder Ösen fest sitzen.
Vor der Verwendung
- Stellen Sie sicher, dass es sich um eine 12V-Blei-Säure-Batterie handelt.
- Prüfen Sie die Kabel und Anschlüsse auf Beschädigungen.
- Stellen Sie sicher, dass die Umgebungstemperatur für den Betrieb geeignet ist.
- Wählen Sie den passenden Anschluss (Klemmen oder M6-Ösen).
Abbildungen und Diagramme
- Die LED-Anzeige am Gerät visualisiert den Fortschritt der 6 Ladephasen.

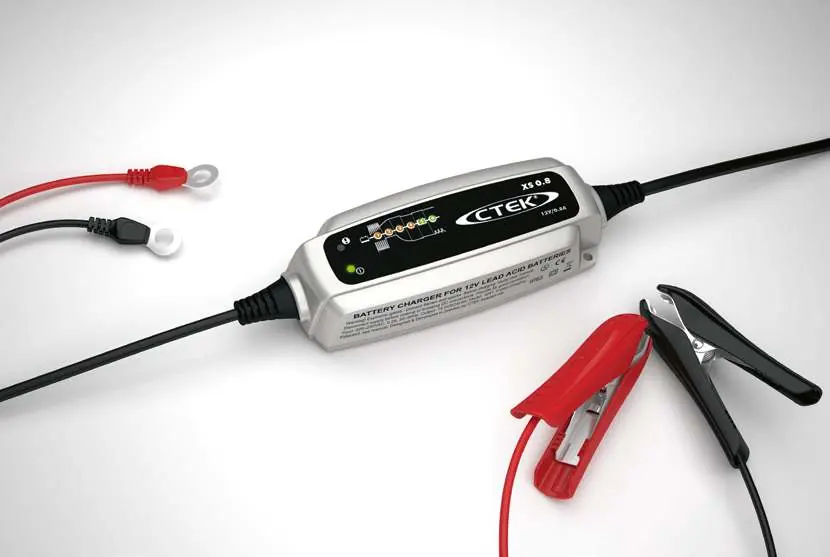

- Das Gerät verfügt über austauschbare Anschlüsse (Comfort Connect) für maximale Flexibilität.
Modellkompatibilität
- Geeignet für 12V Blei-Säure-Batterien.
- Nicht für andere Batterietypen (z.B. Lithium) ohne entsprechende Kennzeichnung geeignet.
- Kapazitätsbereich: 1,2–32 Ah für das Laden, bis 100 Ah für die Erhaltungsladung.
