Dieses Dokument enthält die technischen Spezifikationen und Installationsrichtlinien für Corning MIC Tight-Buffered Plenum-Kabel (2-24 Fasern). Die Kabel sind für den Einsatz in Plenum-, Riser- und allgemeinen Innenraumumgebungen konzipiert. Aufgrund der dielektrischen Konstruktion ist keine Erdung oder Potentialausgleich erforderlich.
Produktbeschreibung
Die Kabel verfügen über 900 µm gepufferte Fasern, die ein einfaches und konsistentes Abisolieren ermöglichen. Sie sind durch dielektrische Festigkeitselemente geschützt und mit einem flammwidrigen Außenmantel umhüllt. Die Kabel sind in 12 verschiedenen Mantelfarben zur einfachen Identifizierung erhältlich.
Installation und Betrieb
Bei der Installation und dem Betrieb sind strikte Temperaturbereiche einzuhalten, um die Leistung zu gewährleisten:
- Lagertemperatur: -40 °C bis 70 °C
- Installationstemperatur: 0 °C bis 60 °C
- Betriebstemperatur: 0 °C bis 70 °C
Es wird empfohlen, das Kabel vor der Installation in einer geeigneten Umgebung zu lagern, damit es die erforderliche Installationstemperatur erreicht.
Technische Daten
Die mechanischen Eigenschaften variieren je nach Faseranzahl. Wichtige Parameter sind:
- Max. Zugfestigkeit: Abhängig von der Faseranzahl (≤12F oder >12F) und dem Zeitraum (kurz- oder langfristig).
- Biegeradius: Muss sowohl bei der Installation als auch im Betrieb gemäß den Tabellen für den jeweiligen Kabeltyp (Dual-Layer oder Single-Layer) eingehalten werden.
Sicherheit und Normen
Die Kabel erfüllen die Anforderungen des National Electrical Code (NEC) Artikel 770 und sind als OFNP und FT-6 gelistet. Sie entsprechen den Design- und Testkriterien nach NFPA 262, CSA FT-6 und ICEA S-83-596.
Kontakt
Für Bestellungen von Sonderfarben oder technische Unterstützung kontaktieren Sie den Corning Kundendienst unter 1-800-743-2675 oder besuchen Sie die Website unter www.corning.com/opcomm.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Kabel erreicht nicht die spezifizierte Leistung nach der Installation.
Stellen Sie sicher, dass das Kabel vor der Installation ausreichend Zeit hatte, um die empfohlene Installationstemperatur (0 °C bis 60 °C) zu erreichen.
Unsicherheit über den zulässigen Biegeradius.
Prüfen Sie die spezifische Tabelle für Ihren Kabeltyp (Dual-Layer oder Single-Layer) in der Anleitung, da der Biegeradius je nach Faseranzahl und Installationszustand variiert.
Vor der Verwendung
- Überprüfen Sie die Faseranzahl und den Kabeltyp anhand der Teilenummer.
- Stellen Sie sicher, dass die Umgebungstemperatur für die Installation zwischen 0 °C und 60 °C liegt.
- Prüfen Sie, ob die Zugfestigkeitsgrenzen für die geplante Verlegung eingehalten werden.
- Stellen Sie sicher, dass die Biegeradien während der Verlegung nicht unterschritten werden.
Technische Daten in der Praxis
- Dielektrische Konstruktion
- Das Kabel enthält keine metallischen Komponenten, daher ist keine Erdung oder Bondung erforderlich.
- 900 µm Puffer
- Ermöglicht ein einfaches Abisolieren der Faser für die Konfektionierung.
Abbildungen und Diagramme

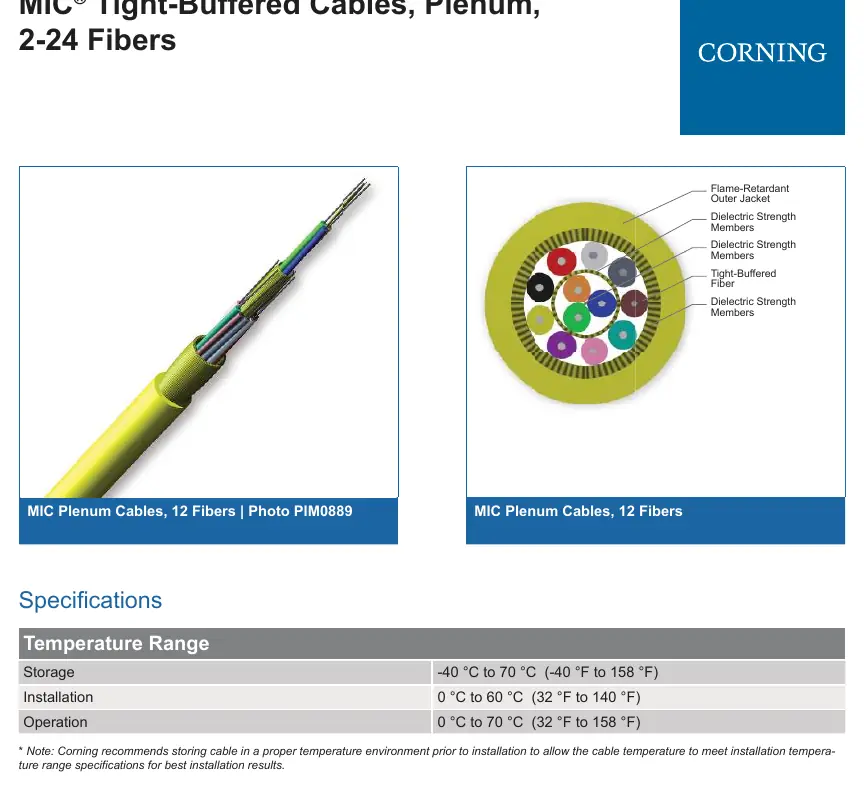

- Die Querschnittszeichnungen zeigen den Aufbau des Kabels: flammwidriger Außenmantel, dielektrische Festigkeitselemente und die tight-buffered Fasern.
Modellkompatibilität
- Geeignet für In-Building Backbone- und horizontale Installationen.
- Erfüllt NEC Artikel 770 Anforderungen.
