Bedienungsanleitung für Corning ALTOS 012KU4-T4730D20 Glasfaserkabel
Erfahren Sie alles über die Installation und Spezifikationen des Corning ALTOS 012KU4-T4730D20 Glasfaserkabels. Dieser Leitfaden enthält technische Daten, Umgebungsbedingungen und wichtige Hinweise zur Handhabung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die technischen Spezifikationen und den Aufbau des Corning ALTOS Glasfaserkabels mit FastAccess-Technologie. Es ist für den Einsatz im Außenbereich sowie für begrenzte Innenanwendungen konzipiert. Das Kabel ist gel-frei, dielektrisch und erfordert keine Erdung oder Bondierung.
Produktbeschreibung
Das ALTOS-Kabel verfügt über eine FastAccess-Technologie, die das Abmanteln des Kabels um mindestens 50 Prozent beschleunigt und das Risiko von Faserschäden minimiert. Das Design umfasst ein dielektrisches Zentralelement, wasserquellfähige Materialien und eine robuste Polyethylen-Außenhülle.
Umgebungsbedingungen und Installation
Um optimale Installationsergebnisse zu erzielen, sollte das Kabel vor der Installation in einer Umgebung mit geeigneter Temperatur gelagert werden. Beachten Sie folgende Temperaturbereiche:
- Installation: -30 °C bis -30 °C
- Betrieb: -40 °C bis 70 °C
- Lagerung: -40 °C bis -40 °C
Das Kabel ist für die Verlegung in Luft (lashed aerial) und in Kanälen (duct) geeignet. Die Installation in Innenräumen muss gemäß National Electrical Code (NEC) Artikel 770 erfolgen.

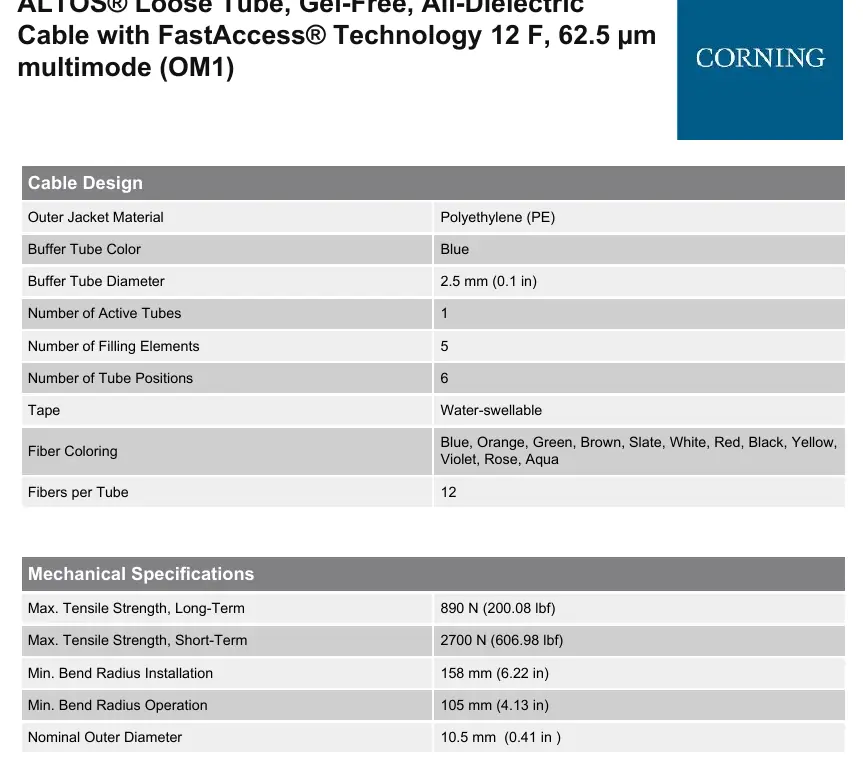

Mechanische und optische Spezifikationen
Das Kabel ist für hohe mechanische Belastungen ausgelegt:
- Maximale Zugfestigkeit (kurzzeitig): 2700 N
- Maximale Zugfestigkeit (langzeitig): 890 N
- Minimaler Biegeradius (Installation): 158 mm
- Minimaler Biegeradius (Betrieb): 105 mm
Die optischen Eigenschaften umfassen eine Dämpfung von 3,4 dB/km bei 850 nm und 1,0 dB/km bei 1300 nm.
Kontakt
Corning Optical Communications LLC, 4200 Corning Place, Charlotte, NC 28216, USA. Telefon: 800-743-2675, International: +1-828-901-5000, Website: www.corning.com/opcomm
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Abmanteln des Kabels
Nutzen Sie die FastAccess-Technologie, die speziell für eine schnellere und sicherere Entfernung der Außenhülle entwickelt wurde.
Temperatur außerhalb der Spezifikationen bei der Installation
Lagern Sie das Kabel vor der Installation in einer Umgebung, die den spezifizierten Temperaturbereich für die Installation (-30 °C) erreicht.
Vor der Verwendung
- Prüfen Sie, ob die Umgebungstemperatur für die Installation geeignet ist (-30 °C).
- Stellen Sie sicher, dass der Biegeradius während der Installation 158 mm nicht unterschreitet.
- Überprüfen Sie die Kompatibilität der Installationsumgebung (Außenbereich, Luft/Kanal oder NEC-konformer Innenbereich).
- Stellen Sie sicher, dass keine Erdung erforderlich ist, da es sich um ein dielektrisches Kabel handelt.
Technische Daten in der Praxis
- FastAccess-Technologie
- Ein spezielles Design der Außenhülle, das den Zugang zu den Fasern beschleunigt und das Verletzungsrisiko durch scharfe Werkzeuge senkt.
- Dielektrisches Design
- Das Kabel enthält keine metallischen Komponenten, wodurch keine Erdung oder Bondierung notwendig ist.
- Gel-freies Design
- Verwendet wasserquellfähige Materialien anstelle von Gel, was die Reinigung bei der Installation überflüssig macht.
Abbildungen und Diagramme
- Das Querschnittsdiagramm zeigt die Anordnung der FastAccess-Locator-Rippe, der Polyethylen-Außenhülle, des dielektrischen Zentralelements und der wasserquellfähigen Bänder.
Modellkompatibilität
- Geeignet für Gigabit- und 10-Gigabit-Ethernet-Anwendungen.
- Erfüllt die Standards Telcordia GR-20, Issue 3 und ICEA S-87-640.
