Produktspezifikation für Corning 048TUZ-T4180D20 LSZH Glasfaserkabel
Detaillierte Produktspezifikationen und technische Daten für das Corning 048TUZ-T4180D20 LSZH Glasfaserkabel, einschließlich Installationsbedingungen, mechanischer Belastbarkeit und optischer Eigenschaften.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

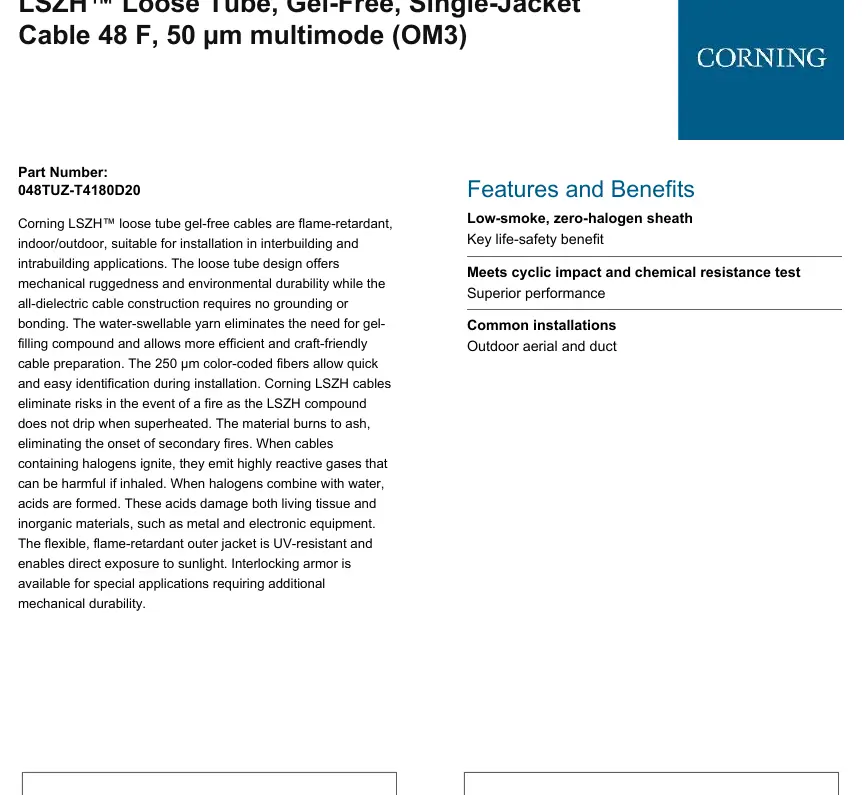

Dieses Dokument enthält die technischen Spezifikationen für das Corning 048TUZ-T4180D20 LSZH Glasfaserkabel. Es handelt sich um ein gel-freies, flammwidriges Kabel für den Innen- und Außenbereich. Die Konstruktion ist vollständig dielektrisch, wodurch keine Erdung oder Potentialausgleich erforderlich ist. Das Kabel ist für die Installation in Gebäuden, in Kanälen sowie für die direkte Erdverlegung geeignet.
Produktbeschreibung und Aufbau
Das Kabel verfügt über 48 Fasern (50 µm Multimode OM3) in einer Loose-Tube-Konstruktion. Der Aufbau umfasst:
- Dielektrisches Zentralelement
- Wasserquellfähiges Garn und Bänder
- Flammwidriger LSZH-Außenmantel (Low-Smoke, Zero-Halogen)
- Zwei Aufreißfäden (Ripcords) zur einfachen Vorbereitung
- Vier aktive Pufferrohre mit jeweils 12 Fasern
Umgebungsbedingungen und Installation
Bei der Installation und dem Betrieb sind folgende Temperaturbereiche einzuhalten:
- Installation: -30 °C bis 60 °C
- Betrieb und Lagerung: -40 °C bis 70 °C
Das Kabel ist UV-beständig und für den direkten Kontakt mit Sonnenlicht ausgelegt.
Mechanische und optische Spezifikationen
Das Kabel ist für hohe mechanische Belastungen ausgelegt:
- Maximale Zugfestigkeit (kurzzeitig): 2700 N
- Maximale Zugfestigkeit (langzeitig): 810 N
- Minimaler Biegeradius (Installation): 192 mm
- Minimaler Biegeradius (Betrieb): 128 mm
- Außendurchmesser: 12,8 mm
Die optischen Eigenschaften umfassen eine maximale Dämpfung von 3,0 dB/km bei 850 nm und 1,0 dB/km bei 1300 nm.
Konformität und Standards
Das Kabel erfüllt zahlreiche internationale Standards, darunter RoHS 2011/65/EU, NEC OFCR-LS/Riser, IEC 60332-3, IEC 60754-2 und IEC 61034. Es ist für den Einsatz in Umgebungen konzipiert, die eine geringe Rauchentwicklung und Halogenfreiheit erfordern.
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Überschreitung des Biegeradius
Stellen Sie sicher, dass der Biegeradius bei der Installation 192 mm und im Betrieb 128 mm nicht unterschreitet, um Faserbrüche zu vermeiden.
Überlastung bei der Zugbelastung
Die kurzzeitige Zugkraft darf 2700 N nicht überschreiten. Verwenden Sie geeignete Einzugshilfen.
Vor der Verwendung
- Prüfen Sie die Umgebungstemperatur (muss zwischen -30 °C und 60 °C liegen).
- Stellen Sie sicher, dass die Kabelwege für den Außendurchmesser von 12,8 mm geeignet sind.
- Überprüfen Sie die Kompatibilität der OM3-Multimode-Fasern mit Ihrer aktiven Hardware.
- Stellen Sie sicher, dass keine scharfen Kanten entlang des Installationswegs vorhanden sind.
Technische Daten in der Praxis
- LSZH (Low-Smoke, Zero-Halogen)
- Material, das im Brandfall wenig Rauch entwickelt und keine giftigen Halogengase freisetzt.
- Dielektrisch
- Das Kabel enthält keine metallischen Komponenten, daher ist kein Blitzschutz oder Erdung erforderlich.
Abbildungen und Diagramme

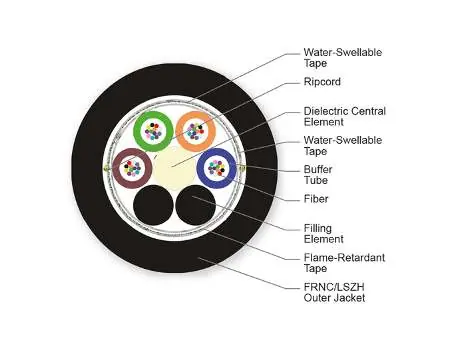

- Das Diagramm zeigt den Querschnitt des Kabels mit dem zentralen dielektrischen Element, den 4 Pufferrohren, den wasserquellfähigen Bändern und dem äußeren LSZH-Mantel.
Modellkompatibilität
- Geeignet für Innen- und Außenanwendungen.
- Erfüllt NEC Article 770 für allgemeine horizontale Verkabelung.
- Geeignet für direkte Erdverlegung (DIR BUR).
