Installationsanleitung für Conductix Wampfler 08-S265-2346-002 Stromschienensystem
Erfahren Sie, wie Sie die Conductix Wampfler Stromschienen in EMS-Systemen korrekt installieren, Kollektoreinheiten austauschen und häufige Fehler bei der Kabelführung vermeiden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die Conductix Wampfler Stromschienen in EMS-Systemen (Programm 0811). Es konzentriert sich auf die korrekte Konfiguration der Kollektoreinheiten, den Austausch von Kupfer-Graphit-Bürsten gegen reine Graphit-Bürsten sowie die Einhaltung spezifischer Installationsmaße, insbesondere für BMW-Anwendungen.
Kollektoreinheit und Polschutz
Die Kollektoreinheit ist mit einem Polschutz (PEplus) ausgestattet. Achten Sie darauf, dass alle PEplus-Endkappen der Stromschienen grün markiert sind, um das System korrekt zu identifizieren.
Austausch von Kupfer-Graphit-Bürsten
Beim Austausch von Kupfer-Graphit-Bürsten gegen reine Graphit-Bürsten sind folgende technische Änderungen zu beachten:

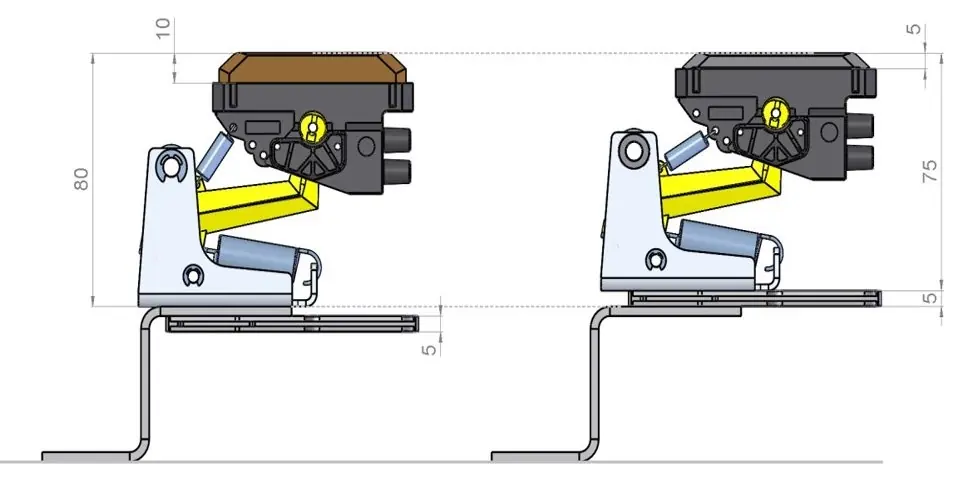

- Die Bauhöhe ändert sich von 80 mm (bei 10 mm Bürstenkopf) auf 75 mm (bei 5 mm Bürstenkopf).
- Es muss zwingend eine 5 mm Platte verwendet werden, um den korrekten Abstand einzuhalten.
- Die exakte Mittellinie zwischen Kupferschiene und Bürstenkopf muss strikt eingehalten werden.
Fehlervermeidung bei der Installation
Um Schäden an der Kunststoffisolierung der Stromschiene zu vermeiden, beachten Sie folgende Punkte:

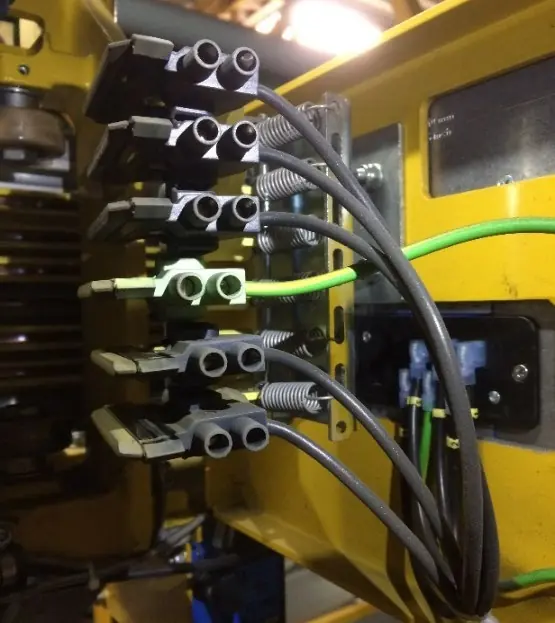

- Stellen Sie sicher, dass die Kabel parallel geführt werden.
- Vermeiden Sie Kabelbündelungen, die Zugkraft auf die Kollektorköpfe ausüben.
- Die Kollektorköpfe müssen parallel zur Stromschiene laufen.

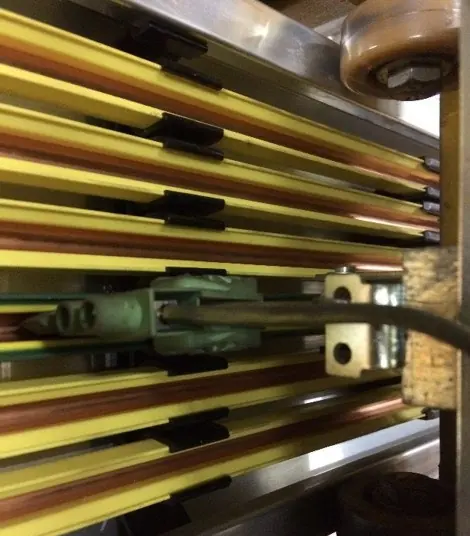

- Eine falsche Ausrichtung (zu hoch) führt dazu, dass der Bürstenkopf in einem Winkel läuft und die Isolierung beschädigt.
Empfehlungen für die Wartung
- Markieren Sie bei der Demontage von EMS-Wagentüren diese mit Nummern, um die Zuordnung zu den Wagen zu erhalten.
- Überprüfen Sie alle Halterungen (Z-Bügel) auf exakte Winkel und parallele Ausrichtung zur Wagentür und den Stromschienen.
- Verwenden Sie ausschließlich hochflexible Kabel von Conductix-Wampfler.
- Überprüfen Sie die vorhandene Bürstenverschleiß-Sensoreinheit (neue Einrichtung erforderlich).
Herstellerinformationen
Conductix-Wampfler
Praktische Hilfe
Typische Probleme
Bürstenkopf schleift an der Kunststoffisolierung
Überprüfen Sie die Ausrichtung des Kollektors. Der Kopf ist wahrscheinlich zu hoch eingestellt und läuft in einem falschen Winkel.
Kabel üben Kraft auf die Kollektorköpfe aus
Stellen Sie sicher, dass die Kabel parallel geführt werden und keine Kabelbündelungen vorliegen, die den Kollektor aus der Spur ziehen.
Vor der Verwendung
- Prüfen Sie, ob alle PEplus-Endkappen grün sind.
- Stellen Sie sicher, dass die 5 mm Platte bei Verwendung von 5 mm Graphit-Bürsten montiert ist.
- Kontrollieren Sie die Z-Bügel auf exakte Winkel und parallele Ausrichtung.
- Stellen Sie sicher, dass die Kabel nicht gebündelt sind.
- Überprüfen Sie die Position der Türscharniere.
Technische Daten in der Praxis
- Bauhöhe 80 mm
- Standardhöhe bei Verwendung von Kupfer-Graphit-Bürsten mit 10 mm Kopf.

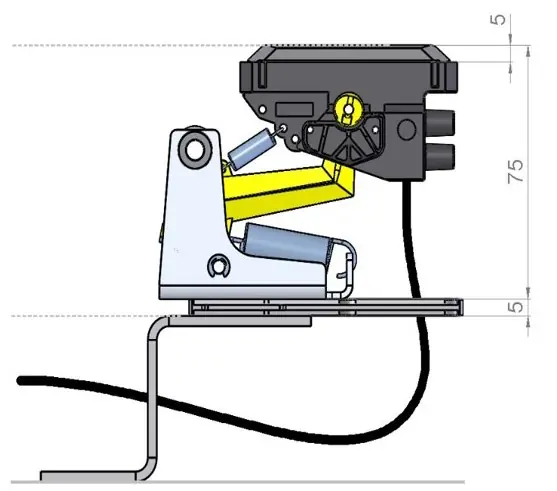

- Bauhöhe 75 mm
- Erforderliche Höhe bei Verwendung von reinen Graphit-Bürsten mit 5 mm Kopf (inkl. 5 mm Platte).
Abbildungen und Diagramme
- Fig. 1 zeigt die Polschutz-Konfiguration (PEplus).
- Fig. 2 und 4 verdeutlichen den Höhenunterschied zwischen Kupfer-Graphit- und reinen Graphit-Bürsten.
- Fig. 5 und 6 illustrieren fehlerhafte Kabelführungen und eine falsch ausgerichtete Kollektoreinheit.
Modellkompatibilität
- BMW schreibt die Verwendung der Platte 08-P025-0191-001 vor.

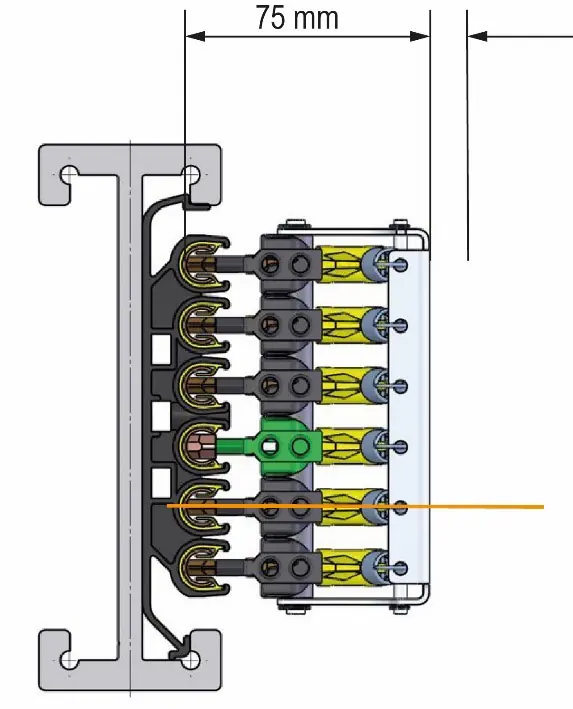

- Für Nicht-BMW-Anwendungen wird die Nachrüstung der Platte mit einem Abstand von 75 mm empfohlen.
