Demontagewerkzeug für Conductix Wampfler 08-V015-0493

Schnellstartanleitung für das Demontagewerkzeug 08-V015-0493 von Conductix Wampfler. Erfahren Sie, wie Sie Hängeklemmen sicher von der Stromschiene entfernen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Einführen von Werkzeug 1 zwischen Stromschiene und Hängeklemme. Seite 2 Positionierung der Werkzeuge zur Entriegelung der Hängeklemme. Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Verwendung des Demontagewerkzeugs 08-V015-0493 für das Conductix Wampfler Stromschienensystem (Programm 0813). Das Werkzeug dient ausschließlich als Hilfsmittel zum Entfernen von Hängeklemmen von der Stromschiene. Die Installation und Demontage darf nur durch spezialisiertes Fachpersonal unter Verwendung persönlicher Schutzausrüstung erfolgen.

Sicherheitshinweise

Es besteht Verletzungsgefahr durch Quetschen von Haut und Gliedmaßen aufgrund von Federkraft, gespeicherter Energie oder herabfallenden Komponenten. Stellen Sie sicher, dass das System ordnungsgemäß installiert wurde und keine ungeeigneten Umgebungsbedingungen (z. B. lösungsmittelhaltige Atmosphäre) vorliegen.

Verwendung des Demontagewerkzeugs

Das Set besteht aus zwei Werkzeugen:

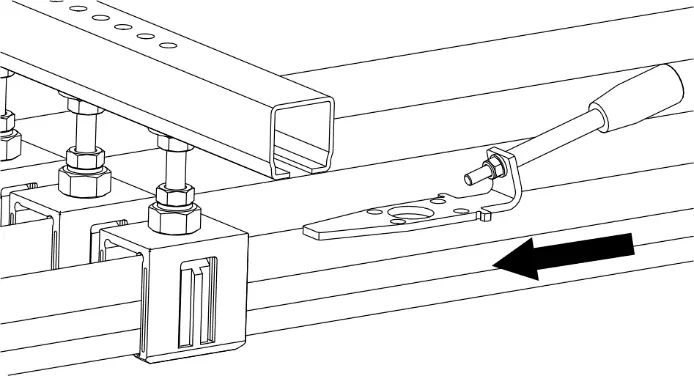

Einführen von Werkzeug 1 zwischen Stromschiene und Hängeklemme.
Einführen von Werkzeug 1 zwischen Stromschiene und Hängeklemme.

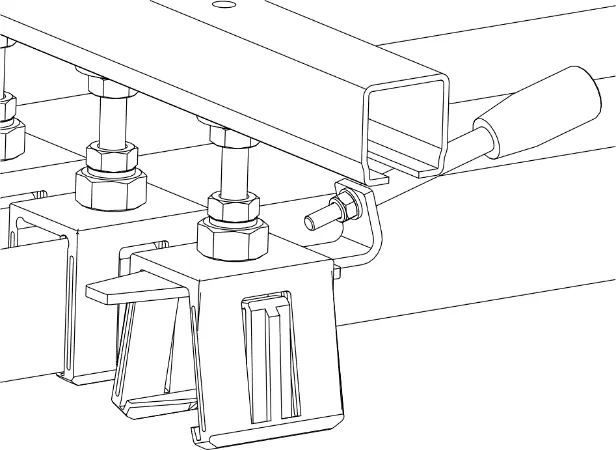

Positionierung der Werkzeuge zur Entriegelung der Hängeklemme.
Positionierung der Werkzeuge zur Entriegelung der Hängeklemme.
  • Werkzeug 1: Wird zwischen Hängeklemme und Stromschiene geschoben.
  • Werkzeug 2: Dient zum Öffnen der Hängeklemme.

Schritt-für-Schritt-Demontage:

  1. Schieben Sie Werkzeug 1 bis zum Anschlag zwischen Stromschiene und Hängeklemme.
  2. Drücken Sie die Stromschiene gegen Werkzeug 1 oder die Hängeklemme.
  3. Führen Sie gleichzeitig Werkzeug 2 an der offenen Seite der Stromschiene ein, wodurch die Halteklammer der Hängeklemme nach oben gebogen wird.
  4. Ziehen Sie die Stromschiene heraus.
  5. Entfernen Sie Werkzeug 2.
  6. Zum Entfernen von Werkzeug 1 muss gegebenenfalls die Zugfeder der Halteklammer beiseite gedrückt werden.

Herstellerinformationen

Conductix-Wampfler

Markenprofil
Herstellerwebsite https://www.conductix-wampfler.com Herstellerhandbücher https://www.conductix-wampfler.com/downloads

Praktische Hilfe

Typische Probleme

Werkzeug 1 lässt sich nicht entfernen.

Die Zugfeder der Halteklammer muss möglicherweise manuell beiseite gedrückt werden, um das Werkzeug freizugeben.

Vor der Verwendung

  • Sicherstellen, dass nur spezialisiertes Fachpersonal die Arbeiten durchführt.
  • Persönliche Schutzausrüstung anlegen.
  • Prüfen, ob das System unter Spannung steht oder gespeicherte Energie (Federkraft) vorhanden ist.
  • Sicherstellen, dass keine lösungsmittelhaltige Umgebung die Komponenten beschädigt hat.
