Installationsanleitung für Conductix Wampfler Conductor Bar in EMS-Systemen

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für das Conductix Wampfler Conductor Bar System (Programm 0811). Es behandelt den Polschutz, den Austausch von Kollektoreinheiten sowie wichtige Empfehlungen zur Vermeidung von Installationsfehlern. BMW schreibt für Neuinstallationen und Umbauten die Verwendung einer Platte mit Kabelführung (08-P025-0191-001) vor; für andere EMS-Anwendungen wird eine Nachrüstung gemäß dem Abstandsmaß von 75 mm empfohlen.

Polschutz (Polarity Protection)

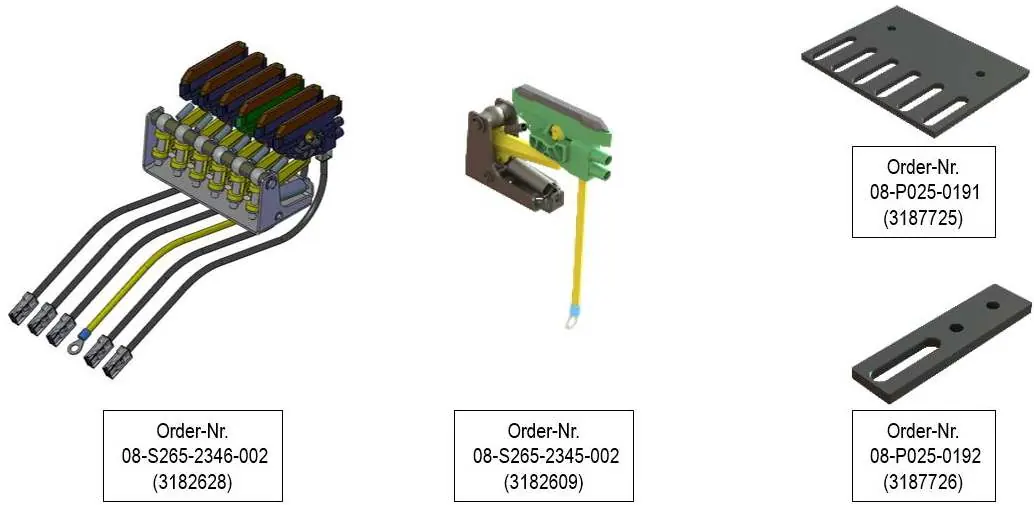

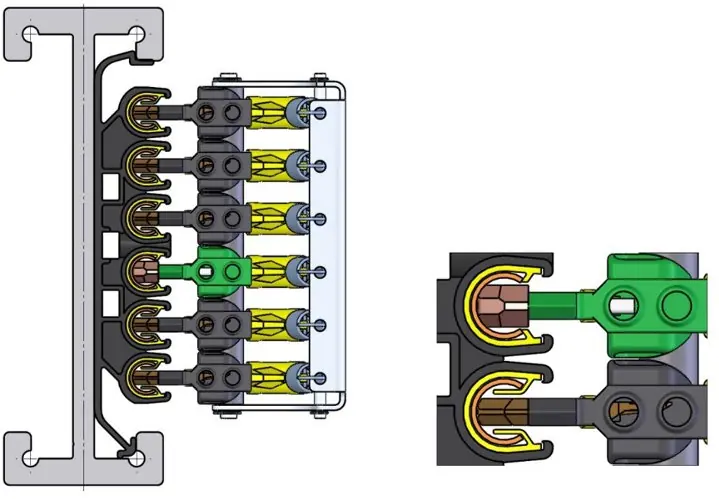

Die Polschutzlösung (PEplus) ist in der BMW-Spezifikation definiert. Achten Sie darauf, dass alle PEplus-Endkappen der Stromschienen grün gekennzeichnet sind, um das System korrekt zu identifizieren.

Austausch von Kollektoren

Beim Austausch von Kupfer-Graphit-Kollektoren gegen reine Graphit-Kollektoren sind spezifische Höhenunterschiede zu beachten:

• Alter Kupfer-Graphit-Kollektor: 80 mm Höhe im eingerasteten Zustand (aufgrund des 10 mm Bürstenkopfes).
• Neuer reiner Graphit-Kollektor: 75 mm Höhe im eingerasteten Zustand (aufgrund des 5 mm Bürstenkopfes).
• Wichtiger Hinweis: Beim Wechsel auf reine Graphit-Kollektoren muss zwingend eine 5-mm-Platte verwendet werden, um die korrekte Höhe auszugleichen.
• Ausrichtung: Die exakte Mittellinie zwischen Kupferschiene und Bürstenkopf muss eingehalten werden.

Fehlervermeidung bei der Installation

Vermeiden Sie folgende häufige Fehler bei der Installation:

• Falsche Kabelführung: Kabel müssen parallel geführt werden. Ein fehlendes paralleles Kabelmanagement oder Kabelbündel, die Zug auf die Kollektorköpfe ausüben, sind zu vermeiden.
• Fehlende Ausrichtung: Die Kollektorköpfe müssen exakt parallel zur Stromschiene laufen. Eine falsche Ausrichtung (z. B. zu hoch) führt dazu, dass der Bürstenkopf permanent in einem Winkel läuft und die Kunststoffisolierung der Stromschiene beschädigt.

Empfehlungen für den Betrieb

• Markieren Sie bei der Demontage von EMS-Trolley-Türen alle Türen mit Nummern, die den Trolley-Nummern entsprechen, um die korrekte Kombination zu erhalten.
• Prüfen Sie alle Z-Halterungen auf exakte Winkel und parallele Ausrichtung zur Trolley-Tür und den Stromschienen.
• Überprüfen Sie die Position der Türscharniere.
• Verwenden Sie ausschließlich hochflexible Kabel von Conductix-Wampfler.
• Vermeiden Sie das Bündeln von Kabeln oder die Verwendung von Kabelmarkern, da dies den Kollektor negativ beeinflussen kann.
• Überprüfen Sie die vorhandene Bürstenverschleiß-Sensoreinheit (eine neue Einrichtung ist erforderlich).
