Bedienungsanleitung für Compass Kühlbox T50
Schnellstartanleitung und Bedienungshilfe für die Compass Kühlbox T50. Erfahren Sie alles über Stromanschluss, Temperatureinstellungen, Batterieschutz und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Compass Kühlbox T50. Das Gerät ist für den Betrieb mit 12/24V DC (Fahrzeug/Boot) oder 230V AC (Netzsteckdose) ausgelegt. Achten Sie bei der Installation auf ausreichende Belüftung (mindestens 100 mm seitlich, 200 mm hinten) und stellen Sie das Gerät auf eine ebene Fläche. Der maximale Betriebswinkel beträgt 30°.
Gerätebeschreibung
Die Kühlbox verfügt über zwei Kühlzonen, die durch eine herausnehmbare Trennplatte getrennt werden können. Das Bedienfeld befindet sich an der Seite und ermöglicht die Steuerung der Temperatur, des Kühlmodus (ECO/MAX) und des Batterieschutzes. Ein USB-Anschluss zum Laden von Geräten ist ebenfalls integriert.
Inbetriebnahme
Schließen Sie das Gerät an die entsprechende Stromquelle an. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Die Temperatur kann für beide Zonen separat eingestellt werden, sofern die Trennplatte eingesetzt ist. Beachten Sie, dass die Temperaturdifferenz zwischen den Zonen 20°C nicht überschreiten darf und die niedrigere Temperatur immer in der rechten Zone eingestellt werden sollte.
Bedienung und Einstellungen
Drücken Sie die SET-Taste, um zwischen ECO- und MAX-Modus zu wechseln. Die Temperaturregelung erfolgt über die +/- Tasten. Um eine Kühlzone auszuschalten, halten Sie die +/- Tasten gleichzeitig für einige Sekunden gedrückt. Der Batterieschutz kann in drei Stufen (H, M, L) eingestellt werden, um eine Tiefentladung der Fahrzeugbatterie zu verhindern. Halten Sie dazu die SET-Taste für ca. 3 Sekunden gedrückt.
Lebensmittelaufbewahrung
Kühlen Sie warme Speisen vor dem Einlegen ab. Verpacken Sie Lebensmittel in frische Aufbewahrungsbeutel und lassen Sie Platz zwischen den Paketen für die Luftzirkulation. Im Gefrierfach (-20°C) sollten keine Glasbehälter mit Flüssigkeiten gelagert werden.
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches Tuch mit warmem Wasser und einem neutralen Reinigungsmittel. Vermeiden Sie scharfe Metallwerkzeuge zum Abtauen, da diese das Gerät beschädigen können. Lassen Sie bei längerer Nichtbenutzung die Türen leicht geöffnet, um Schimmelbildung zu vermeiden.
Fehlerbehebung
Bei Problemen prüfen Sie zuerst die Stromversorgung und die Sicherung. Fehlercodes (F1-F8) weisen auf spezifische Probleme hin, wie z.B. Batterieschutz (F1), Überlastung (F2, F4), Kompressor-Schutz (F3, F5) oder Sensorfehler (F7/F8). Bei persistierenden Fehlern wenden Sie sich bitte an Ihren Händler.
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Prüfen Sie, ob das Gerät eingeschaltet ist, die Stromversorgung korrekt angeschlossen ist und die Sicherung intakt ist. Wenn (--) angezeigt wird, schalten Sie die Zone durch Drücken der +/- Tasten ein.
Niedrige Kühlleistung
Stellen Sie sicher, dass das Gerät nicht überladen ist, die Belüftung (mind. 100 mm) frei ist, die Dichtung intakt ist und die Umgebungstemperatur nicht zu hoch ist.
F1 Fehlercode
Aktiver Batterieschutz. Stellen Sie einen niedrigeren Schutzgrad ein, wenn Sie das Gerät im Auto verwenden.
F2, F3, F4, F5 Fehlercodes
Systemüberlastung oder Überhitzung. Schalten Sie das Gerät aus, warten Sie ca. 30 Minuten und starten Sie es neu. Bei F5 zusätzlich für bessere Belüftung sorgen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht.
- Prüfen Sie, ob die Belüftung (mind. 100 mm seitlich, 200 mm hinten) frei ist.
- Verwenden Sie das passende Kabel für 12/24V DC oder 230V AC.
- Reinigen Sie das Gerät vor dem ersten Gebrauch mit einem weichen, feuchten Tuch.
- Prüfen Sie, ob die Trennplatte für den Dual-Zonen-Betrieb korrekt eingesetzt ist.
Technische Daten in der Praxis
- Klimaklasse T/ST/N/SN
- Gibt den Temperaturbereich an, für den das Gerät geeignet ist (10°C bis 43°C).
- Batterieschutz
- Schützt die Fahrzeugbatterie vor Tiefentladung; H (High) wird für den Autobetrieb empfohlen.
Abbildungen und Diagramme

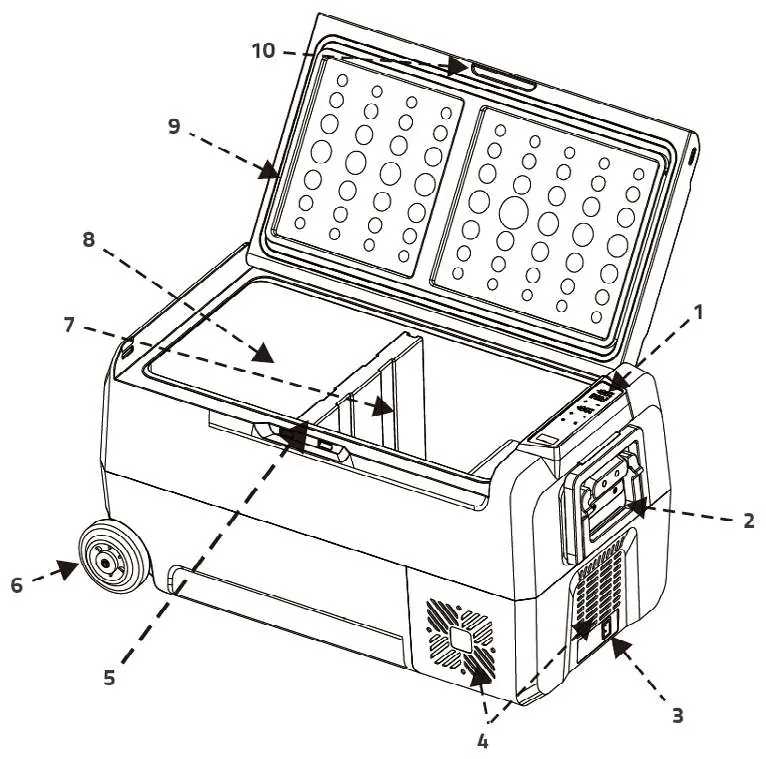

- Die Abbildung zeigt die Komponenten: 1-Bedienfeld, 2-Griff, 3-Stromanschluss, 4-Belüftung, 5-Trennplatte, 6-Räder.
- Das Bedienfeld enthält: a-Display, b-Temperaturregelung, c-Ein/Aus, d-Set-Taste, e-USB-Anschluss.
Modellkompatibilität
- Betrieb mit 12/24V DC (Auto/Boot) oder 230V AC (Netzsteckdose).
- Maximale Temperaturdifferenz zwischen den Zonen: 20°C.
- Niedrigere Temperaturen sollten immer in der rechten Zone eingestellt werden.
