Bedienungsanleitung für Clarke Devil 1200Q Quarz-Halogen-Heizstrahler
Schnellstartanleitung für den Clarke Devil 1200Q Heizstrahler. Enthält wichtige Sicherheitshinweise, Montageanleitungen für Wand und Stativ, elektrische Anschlüsse sowie Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Clarke Devil 1200Q ist ein 1,2 kW Quarz-Halogen-Heizstrahler für den Innenbereich, konzipiert für gut isolierte Werkstätten und industrielle Umgebungen. Er ist nicht als primäre Wärmequelle vorgesehen. Das Gerät muss in einem Mindestabstand von 1,8 m zum Boden, 0,3 m zur Decke und 1 m zu Seitenwänden montiert werden. Der Betrieb erfordert eine stabile, horizontale Oberfläche oder eine fachgerechte Wandmontage.
Sicherheitshinweise
- Nicht in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen verwenden.
- Nicht in kleinen Räumen verwenden, wenn sich dort Personen befinden, die den Raum nicht selbstständig verlassen können.
- Nicht in der Nähe von Badewannen, Duschen oder Schwimmbecken verwenden.
- Das Gerät darf nicht abgedeckt werden.
- Kinder unter 3 Jahren sollten ferngehalten werden; Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht oder nach Einweisung benutzen.
- Vor Wartungsarbeiten oder dem Bewegen des Geräts immer den Netzstecker ziehen.
Montage und Installation
Das Gerät kann direkt an der Wand oder auf einem optional erhältlichen Stativ montiert werden. Bei der Wandmontage ist sicherzustellen, dass die Oberfläche stabil genug ist. Die mitgelieferte Halterung ermöglicht eine Neigungseinstellung. Achten Sie bei der Montage auf die korrekte Ausrichtung der Halterung, um die Neigung nach unten zu ermöglichen.
Elektrischer Anschluss
Das Gerät wird mit einem 230V-Stecker (BS 1363) mit 13A-Sicherung geliefert. Bei einem Austausch des Steckers ist die korrekte Verkabelung zu beachten: Grün/Gelb an E (Erde), Braun an L (Phase), Blau an N (Neutralleiter). Die Verwendung eines Fehlerstromschutzschalters (RCD) wird dringend empfohlen.
Bedienung

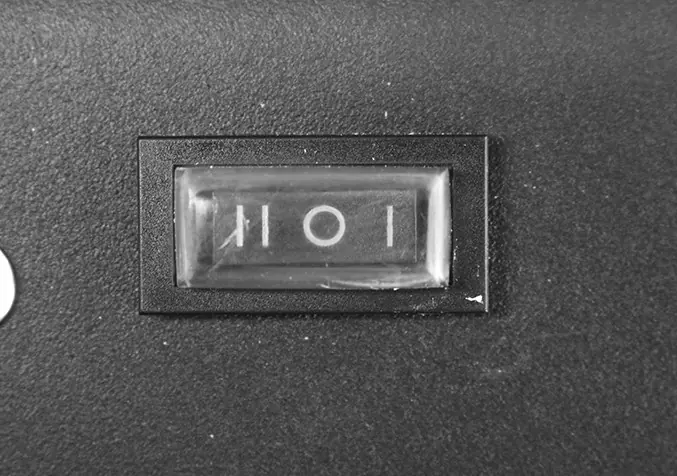

Die Steuerung erfolgt über einen Wippschalter an der Seite des Geräts: O (Aus), I (niedrige Heizstufe 600W), II (hohe Heizstufe 1200W). Das Gerät darf nicht mit externen programmierbaren Zeitschaltuhren betrieben werden.
Wartung und Reinigung
Vor Wartungsarbeiten das Gerät mindestens 15 Minuten abkühlen lassen. Halogenröhren niemals mit bloßen Händen berühren (Handschuhe oder weiches Tuch verwenden). Staubablagerungen an den Heizröhren sollten regelmäßig mit Druckluft entfernt werden (Schutzbrille und Staubmaske tragen). Bei Beschädigungen am Netzkabel oder an den Heizelementen darf das Gerät nicht weiterverwendet werden.
Praktische Hilfe
Typische Probleme
Prüfen Sie den festen Sitz des Steckers, kontrollieren Sie die Sicherung im Stecker oder stellen Sie sicher, dass die Steckdose Strom führt.
Überprüfen Sie, ob die Eingangsspannung korrekt ist und ob der Lufteinlass durch Gegenstände blockiert ist.
Vor der Verwendung
- Prüfen Sie das Gerät auf sichtbare Schäden.
- Stellen Sie sicher, dass die Heizröhren intakt sind.
- Kontrollieren Sie das Netzkabel auf Risse oder Verschleiß.
- Stellen Sie sicher, dass der Montageort die Mindestabstände einhält.
- Vergewissern Sie sich, dass keine brennbaren Materialien in der Nähe sind.
Technische Daten in der Praxis
- Leistung (1.2kW)
- Maximale Leistungsaufnahme des Geräts.
- Schutzklasse IP20
- Schutz gegen feste Fremdkörper, kein Schutz gegen Wasser.
- Einschaltdauer S1
- Dauerbetrieb möglich.

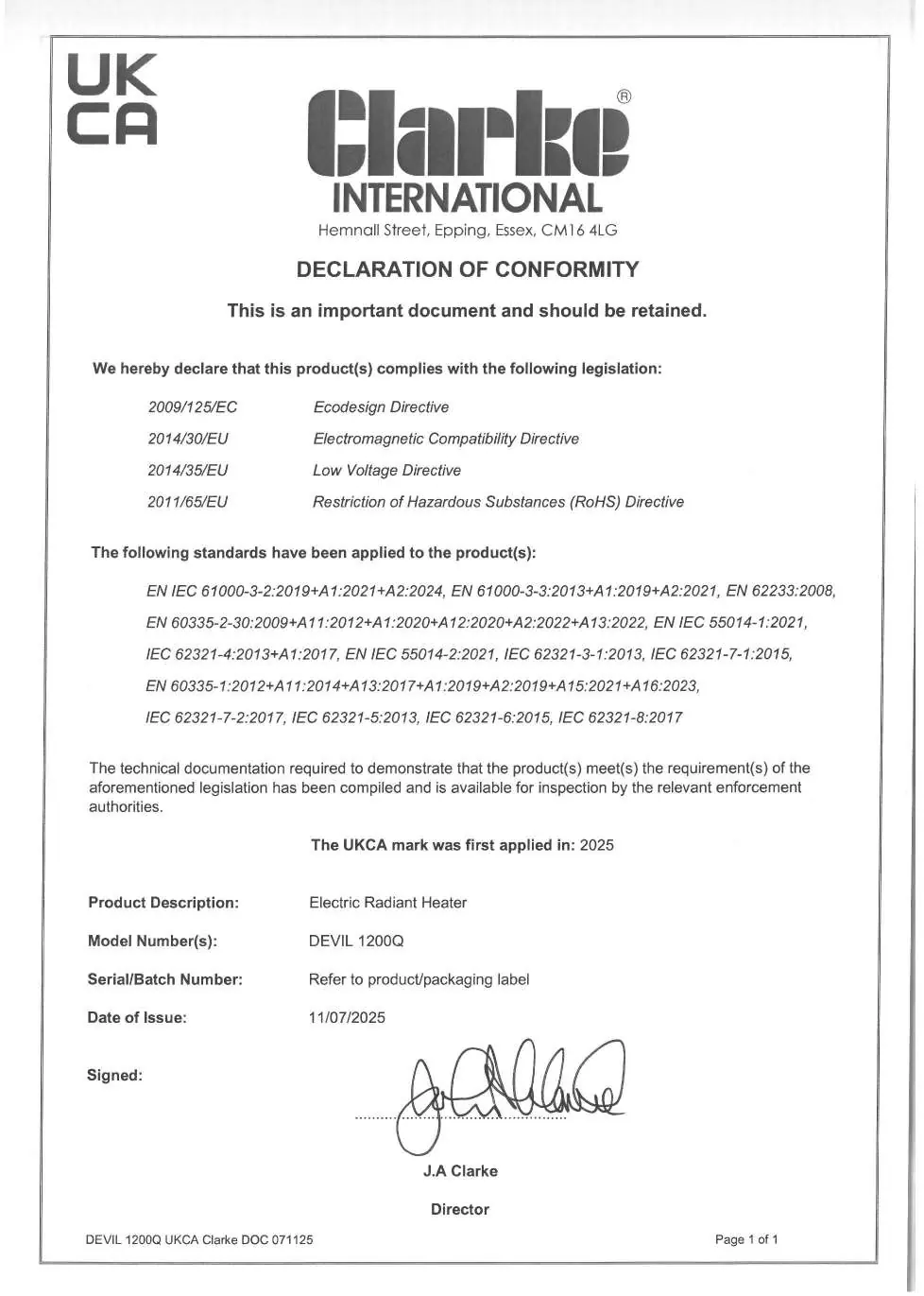

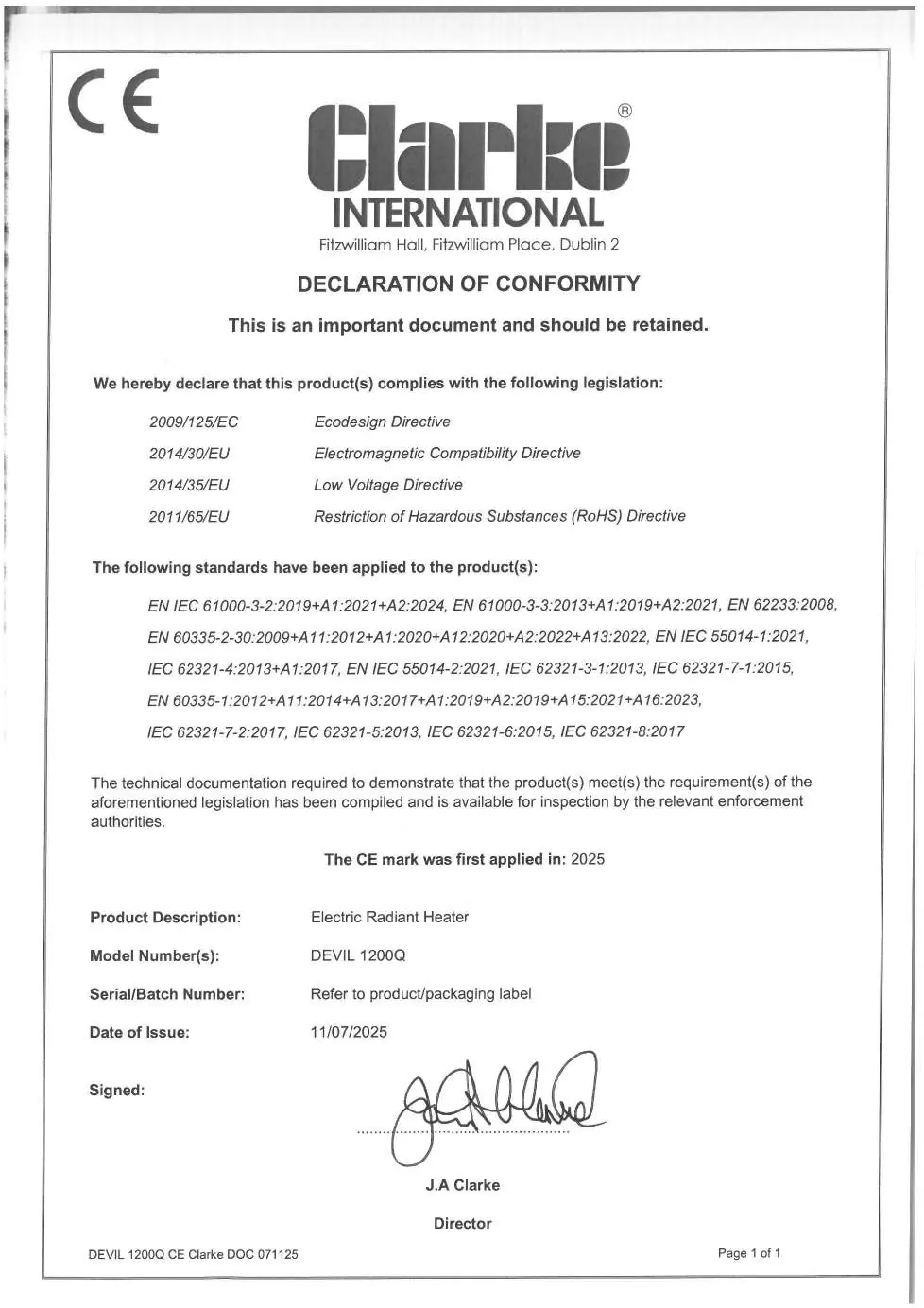

Abbildungen und Diagramme

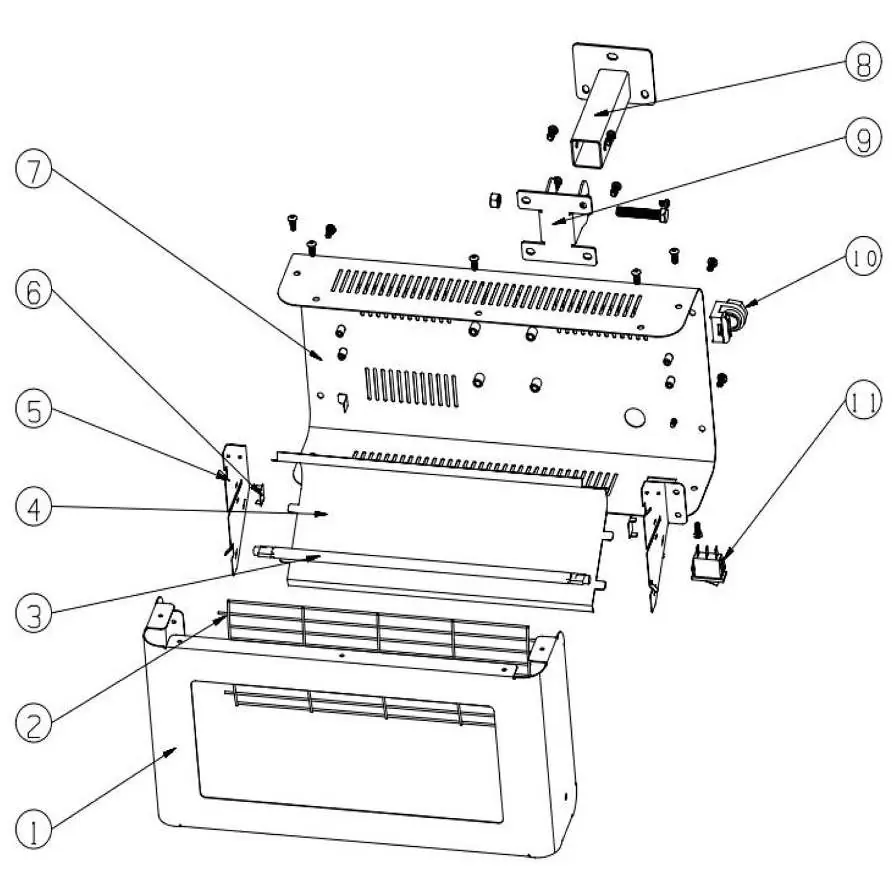

- Die Explosionszeichnung zeigt die Anordnung der Frontabdeckung, des Gitters und der Heizröhre.

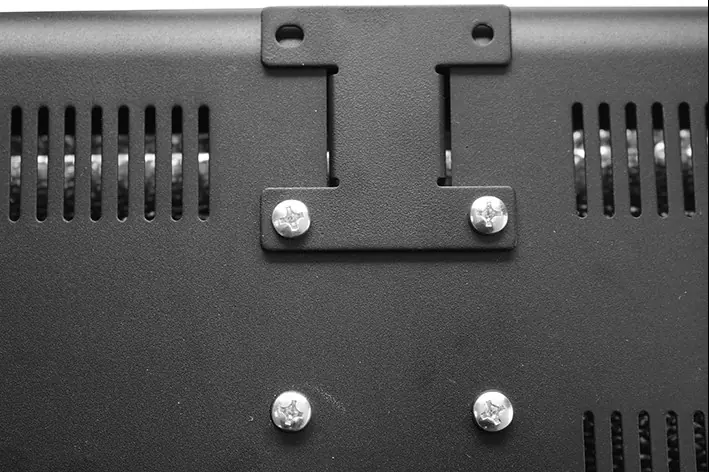

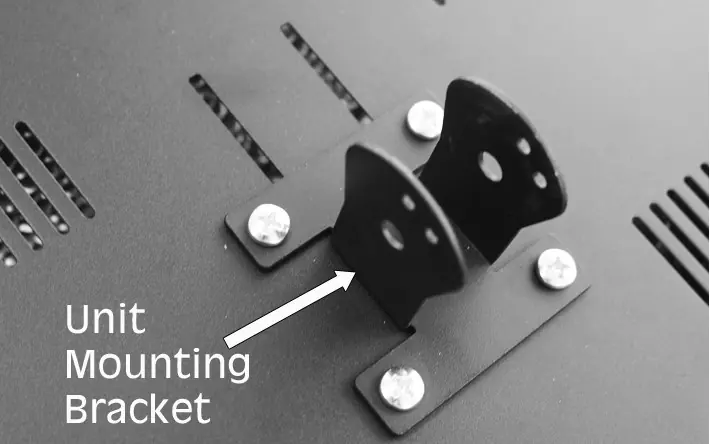

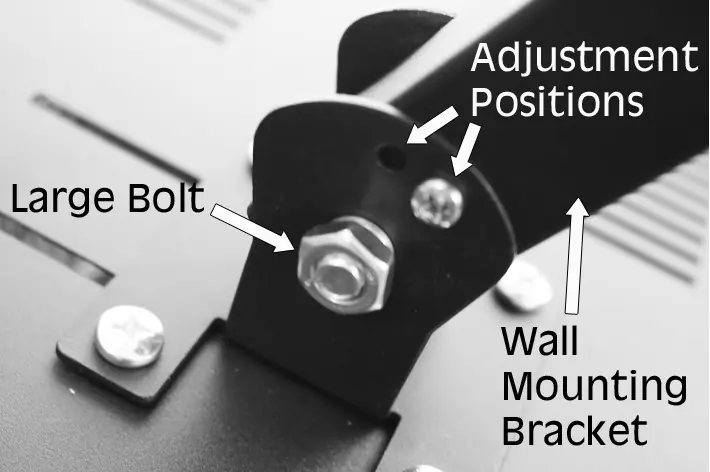

- Die Montageanleitung verdeutlicht die Befestigung der Wandhalterung und die Neigungseinstellung mittels kleiner Schrauben.
Modellkompatibilität
- Kompatibel mit dem Clarke Stativ (Produktnummer 6920335) für Devil 1200Q & 2800Q.
