Chief HBU Universal HB Interface für Projektoren

Produktbeschreibung

Die HBU Universal HB Interface Halterung ist eine hochwertige Komponente für die professionelle Projektormontage. Sie wurde entwickelt, um eine sichere und präzise Ausrichtung von Projektoren in Verbindung mit der Chief VCM Deckenhalterung zu gewährleisten. Das System zeichnet sich durch eine hohe Tragfähigkeit von bis zu 113,4 kg aus.

Sicherheitshinweise

• Wichtig: Die Montage darf nur durch qualifiziertes Personal erfolgen.
• Stellen Sie sicher, dass die Deckenstruktur das Fünffache des Gesamtgewichts der Ausrüstung tragen kann.
• Überschreiten Sie niemals die maximale Traglast von 113,4 kg.
• Verwenden Sie das System nicht im Außenbereich.
• Betreiben Sie das System nicht, wenn es beschädigt ist; lassen Sie es in diesem Fall von einem Fachbetrieb prüfen.

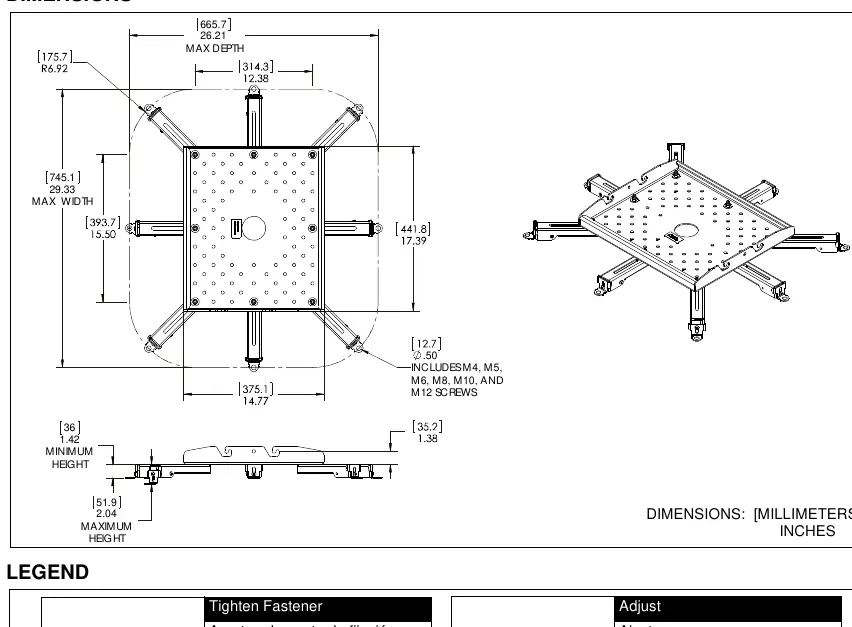

Installation

Die Installation erfordert die Verwendung der mitgelieferten HBU-Beine und der HB-Platte. Es müssen mindestens drei Beine bei Verwendung von M5-Schrauben oder größer verwendet werden; bei M4-Schrauben sind mindestens vier Beine erforderlich. Die HBU-Halterung wird anschließend an die VCM-Deckenhalterung montiert. Hierfür wird die Anwesenheit von zwei Personen empfohlen.

Montageschritte

• Wählen Sie die korrekten Schrauben und Unterlegscheiben gemäß der beiliegenden Tabelle.

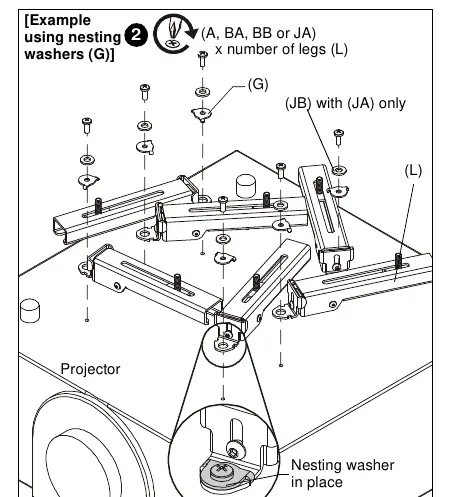

• Befestigen Sie die HBU-Beine am Projektor.
• Verbinden Sie die HB-Platte mit den Beinen und sichern Sie diese mit den mitgelieferten Muttern.
• Heben Sie die Einheit an die VCM-Deckenhalterung und sichern Sie sie mit den Flanschmuttern.

Wartung und Justierung

Nach der Installation können horizontale Anpassungen sowie Neigungseinstellungen (Pitch und Roll) vorgenommen werden. Lösen Sie hierfür die entsprechenden Befestigungsschrauben nur so weit wie nötig, um die Bewegung zu ermöglichen. Nach der Justierung müssen alle Schrauben wieder fest angezogen werden, um einen sicheren Betrieb zu gewährleisten.
