Chief VCTUB Extra Large Universal Projector Mount

Produktbeschreibung

Die Chief VCTUB ist eine robuste, universelle Projektorhalterung für den professionellen Einsatz. Sie ist für die Montage an 1-1/2 Zoll NPT/NPSM-Gewinderohren ausgelegt und bietet eine hohe Tragfähigkeit von bis zu 68 kg. Das System ermöglicht eine präzise Feinjustierung der Projektorposition, um eine perfekte Bildausrichtung zu gewährleisten.

Sicherheitshinweise

• Die Tragfähigkeit von 68 kg darf unter keinen Umständen überschritten werden.
• Die Montagefläche muss das Fünffache des Gesamtgewichts der Ausrüstung tragen können.
• Nur für den Innenbereich geeignet.
• Bei Beschädigungen darf das System nicht verwendet werden.
• Verwenden Sie nur die vom Hersteller mitgelieferten Befestigungsteile.

Installation

Die Installation erfordert ein korrekt installiertes 1-1/2 Zoll NPT/NPSM-Rohr. Die Halterung wird auf das Rohr geschraubt und mit einer Feststellschraube gesichert. Der Projektor wird mithilfe der HC-Schnittstellenhalterung (separat oder im Set erhältlich) an der VCT-Einheit befestigt. Achten Sie darauf, dass die Schnittstellenarme sicher auf den Bolzen der Halterung sitzen und die Flanschmuttern fest angezogen sind.

Einstellung und Bedienung

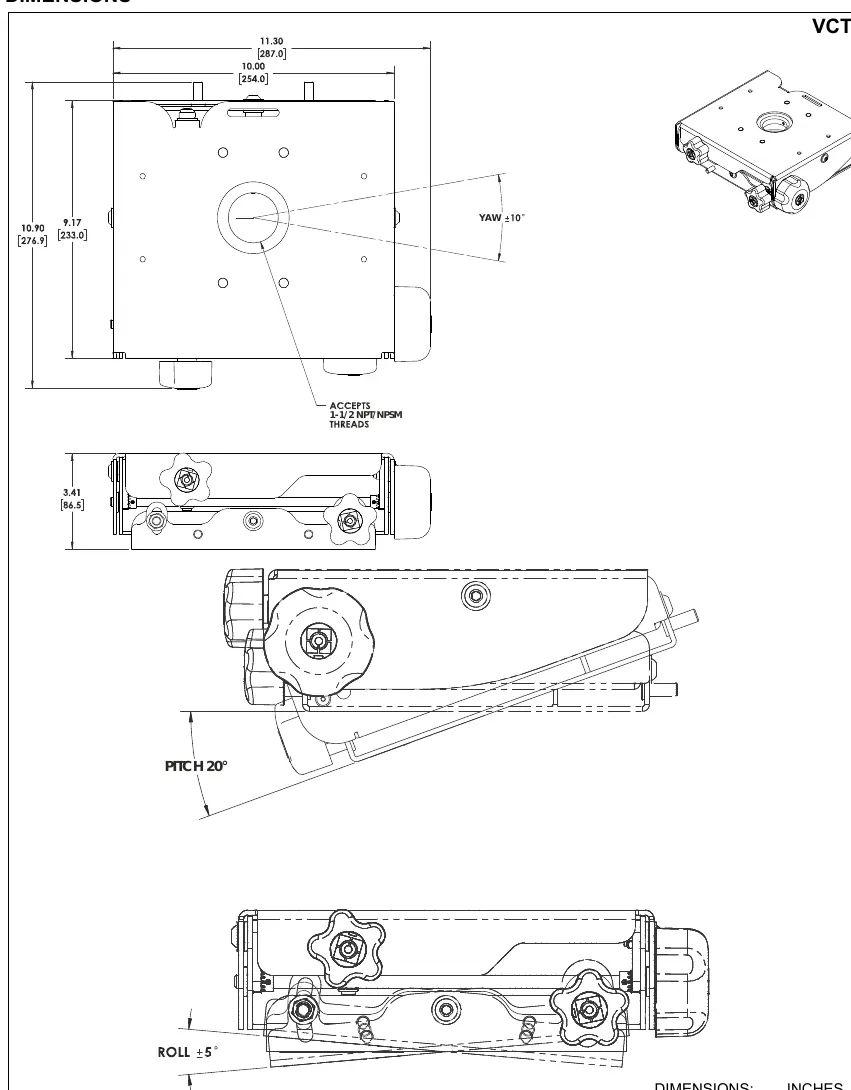

Das System bietet drei Hauptachsen für die Justierung:

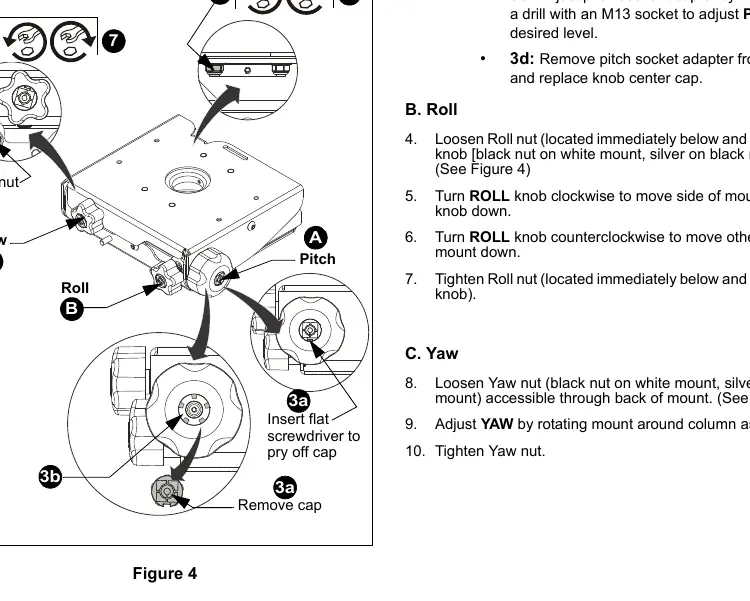

• Neigung (Pitch): Über den PITCH-Knopf einstellbar. Für größere Neigungswinkel kann der mitgelieferte Pitch-Sockeladapter verwendet werden.
• Rollen (Roll): Durch Lösen der Roll-Mutter und Drehen des ROLL-Knopfes kann die seitliche Neigung angepasst werden.
• Drehung (Yaw): Nach dem Lösen der Yaw-Mutter kann die Halterung um das Rohr gedreht werden.

Nach jeder Einstellung müssen die entsprechenden Sicherungsmuttern wieder festgezogen werden, um die Position zu fixieren.

Wartung und Usterken

Überprüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz. Sollte der Projektor instabil wirken oder sich die Halterung bewegen, prüfen Sie die Feststellschrauben und die Verbindung zum Rohr. Bei Anzeichen von Materialermüdung oder Beschädigung muss das System außer Betrieb genommen werden.
