Bedienungsanleitung für Champion 66520 2-Zoll Schmutzwasserpumpe
Schnelle Anleitung zur Montage, Inbetriebnahme, Wartung und Fehlerbehebung der Champion 66520 2-Zoll Schmutzwasserpumpe mit Schlauchset.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Champion 66520 ist eine 2-Zoll Schmutzwasserpumpe. Vor dem Start muss das Kurbelgehäuse mit 10W-30 Öl befüllt und das Pumpengehäuse mit Wasser vorgefüllt (geprimed) werden. Der Motor wird über den Seilzugstarter gestartet. S. 8, 11, 14, 15
Wichtigste Schritte
- Motoröl befüllen S. 11
- Pumpe ansaugen (priming) S. 14, 15
- Motor starten S. 15
Erste Inbetriebnahme
- Öl einfüllen (10W-30) S. 11
- Kraftstoff einfüllen (87 Oktan) S. 12
- Schläuche anschließen und abdichten S. 13, 14, 16
- Pumpengehäuse mit Wasser füllen S. 15
Probleme und Lösungen
Pumpe startet nicht
Kraftstoff nachfüllen, Zündkerze ersetzen.
S. 26
Pumpe fördert kein Wasser
Pumpengehäuse mit Wasser füllen, Schlauchschellen am Ansaugschlauch festziehen.
S. 26Wartung und Reset
- Ölwechsel alle 50-100 Stunden S. 21
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motor | 196cc, 4-Takt OHV | Motortyp und Hubraum | S. 23 |
| Kraftstoffkapazität | 0.9 gal (3.4 L) | Tankinhalt | S. 23 |
| Max. Förderhöhe | 98 ft (29.9 m) | Maximale Förderhöhe | S. 23 |
Wo es im PDF steht
- Bedienelemente S. 8
- Technische Daten S. 23
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Champion 66520 Schmutzwasserpumpe. Das Gerät ist für den Betrieb im Freien in gut belüfteten Bereichen konzipiert. Betreiben Sie die Pumpe niemals in geschlossenen Räumen, um Kohlenmonoxidvergiftungen zu vermeiden. Das Gerät wird ohne Öl geliefert und muss vor der ersten Inbetriebnahme ordnungsgemäß befüllt werden.
Montage
Die Pumpe erfordert eine einfache Montage vor dem ersten Gebrauch:
- Radsatz: Montieren Sie die Räder mit den M10x105 Schrauben, Unterlegscheiben und Muttern am Rahmen.
- Stützfuß: Befestigen Sie den Stützfuß mit den Gummipuffern am Rahmen.
- Griff: Montieren Sie den Griff am Rahmen und sichern Sie ihn mit den M8x45 Schrauben und Sicherungsmuttern.
Inbetriebnahme
Vor dem Start sind folgende Schritte erforderlich:
- Motoröl: Verwenden Sie 10W-30 Motoröl. Die Kapazität beträgt ca. 0,6 Liter. Überfüllen Sie den Tank nicht.
- Kraftstoff: Verwenden Sie bleifreies Normalbenzin mit mindestens 87 Oktan und maximal 10% Ethanol.
- Schlauchanschluss: Verbinden Sie den Ansaugschlauch (grün) und den Auslassschlauch (blau) mit den mitgelieferten Schellen und Dichtungen. Achten Sie auf eine luftdichte Verbindung am Ansaugschlauch.
- Ansaugen (Priming): Entfernen Sie den Ansaugstopfen am Pumpengehäuse und füllen Sie das Gehäuse vollständig mit Wasser, bevor Sie den Motor starten.
Bedienung
Starten des Motors:
- Stellen Sie sicher, dass die Pumpe auf einer ebenen Fläche steht.
- Schalten Sie den Motorschalter auf "ON".
- Drehen Sie das Kraftstoffventil auf "ON".
- Stellen Sie den Choke-Hebel auf "Choke".
- Stellen Sie den Gashebel auf die mittlere Position.
- Ziehen Sie am Seilzugstarter, bis Widerstand spürbar ist, dann kräftig ziehen.
- Sobald der Motor warm ist, stellen Sie den Choke auf "Run" und den Gashebel auf "Fast".
Wartung und Lagerung
Regelmäßige Wartung ist entscheidend für die Lebensdauer:
- Ölwechsel: Nach den ersten 5 Betriebsstunden, danach alle 50-100 Stunden.
- Luftfilter: Alle 50 Stunden reinigen.
- Zündkerze: Alle 100 Stunden prüfen/einstellen.
- Winterlagerung: Entleeren Sie das Pumpengehäuse vollständig. Um Frostschäden zu vermeiden, füllen Sie ca. 177 ml (6 oz) RV-Frostschutzmittel in das Pumpengehäuse und ziehen Sie vorsichtig am Seilzugstarter, bis Frostschutzmittel aus dem Auslass austritt.
Fehlerbehebung
Bei Problemen prüfen Sie:
- Motor startet nicht: Kraftstoffstand, Zündkerze, Ölstand (Ölsensor schaltet bei niedrigem Ölstand ab).
- Pumpe fördert kein Wasser: Ist das Gehäuse mit Wasser gefüllt (geprimed)? Sind die Schlauchschellen am Ansaugschlauch fest? Gibt es ein Leck?
- Überhitzung/Leistungsverlust: Ist der Ansaugfilter verstopft? Ist die Förderhöhe zu hoch (max. 98 Fuß)?
Herstellerinformationen
Champion Power Equipment
Praktische Hilfe
Typische Probleme
Pumpe startet nicht
Kraftstoff nachfüllen, Zündkerze prüfen/ersetzen, Ölstand prüfen.
Pumpe fördert kein Wasser
Pumpengehäuse mit Wasser füllen (priming), Schlauchschellen am Ansaugschlauch auf Dichtheit prüfen.
Motor läuft unruhig
Ölstand prüfen, Choke-Einstellung korrigieren, Zündkerzenstecker prüfen.
Leistungsverlust
Ansaugfilter reinigen, Förderhöhe prüfen (max. 98 Fuß).
Vor der Verwendung
- Motorölstand prüfen (10W-30)
- Kraftstoffstand prüfen (87 Oktan)
- Pumpe auf ebener Fläche positionieren
- Schlauchverbindungen auf Dichtheit prüfen
- Pumpengehäuse mit Wasser füllen (priming)
Technische Daten in der Praxis
- Max. Förderhöhe (Total Head)
- 98 Fuß (29,9 m) - Maximale Höhe vom Wasserspiegel bis zum Auslass.
- Max. Ansaughöhe (Suction Head)
- 26 Fuß (7,9 m) - Maximale Tiefe, aus der Wasser angesaugt werden kann.
- Max. Fördervolumen
- 158 gal/min (598 L/min).
- Max. Feststoffgröße
- 9/16 Zoll (1,4 cm) Durchmesser.
Abbildungen und Diagramme

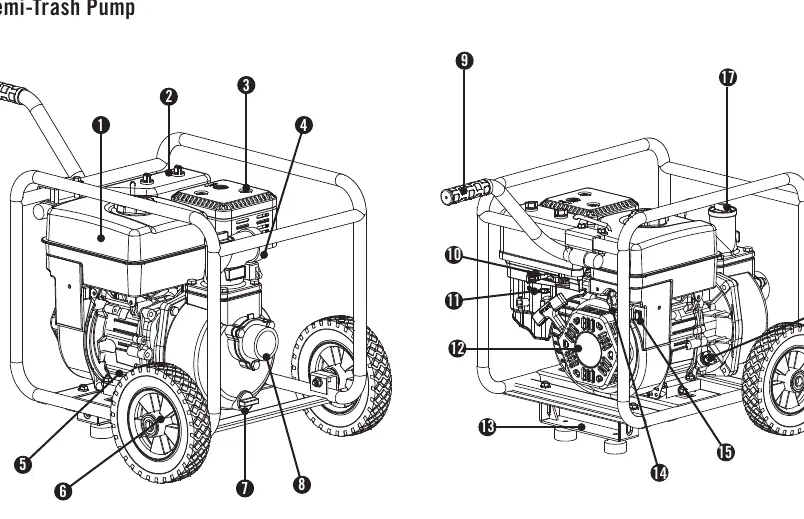

- Seite 8: Übersicht der Bedienelemente und Anschlüsse.
- Seite 10: Montageanleitung für Räder, Stützfuß und Griff.
- Seite 13-14: Detaillierte Schritte zum Anschluss der Schläuche.
- Seite 22: Anleitung zur Winterlagerung mit Frostschutzmittel.
Modellkompatibilität
- Nur für Wasser geeignet. Nicht für Benzin, Chemikalien, Säuren oder brennbare Flüssigkeiten verwenden.
- Nicht als Trinkwasserpumpe verwenden.
- Nicht für den Einsatz auf öffentlichen Straßen geeignet.
