Installationsanleitung für Champion 12.5-KW Notstromaggregat

Schnellstart-Installationsanleitung für das Champion 12.5-KW Notstromaggregat. Erfahren Sie alles über Standortwahl, Gasanschluss, Verkabelung und Sicherheitsabstände für eine fachgerechte Installation.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Schnellstart-Installationsanleitung dient als Unterstützung bei der Installation des Champion 12.5-KW Notstromaggregats. Sie enthält grundlegende Anforderungen an den Standort, die Kraftstoffversorgung und die elektrische Verkabelung. Für eine vollständige Installation und Sicherheitsvorgaben ist zwingend das vollständige Installationshandbuch des spezifischen Modells zu konsultieren.

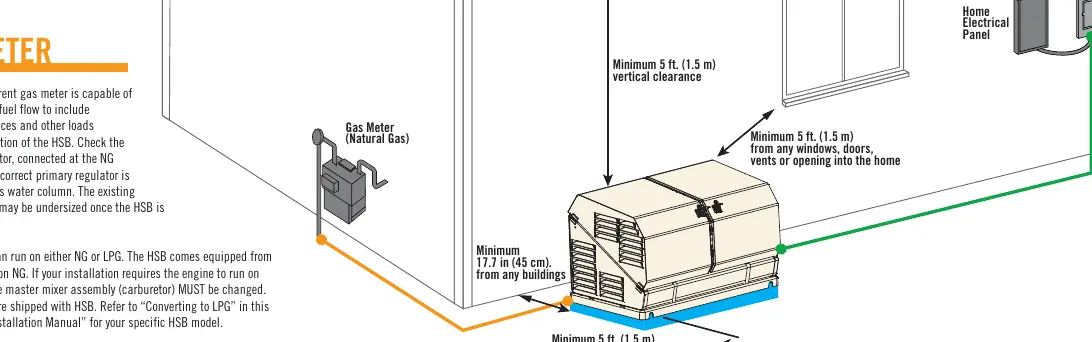

Sicherheitsabstände und Platzierung des Generators
Sicherheitsabstände und Platzierung des Generators

Standortwahl und Fundament

Der Generator muss auf einem ebenen Untergrund platziert werden. Champion empfiehlt eine Mischung aus Kies und Sand oder Schotter, um eine ordnungsgemäße Entwässerung zu gewährleisten und Wasseransammlungen zu vermeiden.

  • Graben Sie eine Fläche, die 5 Zoll (12,7 cm) tief ist und 6 Zoll (15,2 cm) länger und breiter als der Generator ist.
  • Decken Sie den Bereich bei Bedarf mit einem Unkrautvlies ab.
  • Füllen Sie den Bereich mit Kies/Sand oder Schotter auf. Das Niveau sollte 2 bis 3 Zoll über dem Bodenniveau liegen.
  • Verdichten Sie das Material für einen festen Stand.
  • Ein Betonfundament ist optional, es sei denn, lokale Vorschriften oder Windlasten erfordern dies.

Sicherheitsabstände

Beachten Sie unbedingt die Sicherheitsabstände, um Brandgefahren zu vermeiden:

  • Mindestens 17,7 Zoll (45 cm) Abstand zu brennbaren Wänden (gemäß NFPA 37).
  • Mindestens 5 Fuß (1,5 m) Abstand zu Fenstern, Türen, Lüftungsöffnungen oder anderen Zugängen zum Haus.
  • Mindestens 5 Fuß (1,5 m) Abstand zu anderen Gebäuden.
  • Mindestens 5 Fuß (1,5 m) Freiraum hinter dem Abgasauslass.

Kraftstoffversorgung

Das Gerät kann mit Erdgas (NG) oder Flüssiggas (LPG) betrieben werden. Ab Werk ist das Gerät für Erdgas konfiguriert.

  • LPG-Betrieb: Wenn das Gerät mit LPG betrieben werden soll, müssen die Düsen im Master-Mixer (Vergaser) ausgetauscht werden. Die entsprechenden LPG-Düsen liegen dem Gerät bei.
  • Gasdruck: Stellen Sie sicher, dass der Gaszähler ausreichend Durchfluss bietet. Der Primärregler für Erdgas sollte auf 6 bis 8 Zoll Wassersäule eingestellt sein.

Elektrische Installation

Für die Verbindung zwischen Generator und dem Transfer Switch (ATS) sind 10 Drähte erforderlich. Die Wahl des Kabelquerschnitts hängt von der Leitungslänge ab:

  • 1-35 m: Nr. 18 AWG (300V)
  • 36-56 m: Nr. 16 AWG (300V)
  • 57-89 m: Nr. 14 AWG (300V)
  • 90-140 m: Nr. 12 AWG (300V)

Herstellerinformationen

Champion Power Equipment

Markenprofil

Praktische Hilfe

Typische Probleme

Motor läuft nicht mit LPG

Die Düsen im Master-Mixer (Vergaser) müssen gegen die mitgelieferten LPG-Düsen ausgetauscht werden.

Wasseransammlung um das Gerät

Das Fundament muss eben sein und die Kies-/Sand-Schicht muss 2-3 Zoll über dem Bodenniveau liegen, um die Drainage zu gewährleisten.

Vor der Verwendung

  • Gasdruck prüfen (NG: 5-7 Zoll WC, LPG: 10-12 Zoll WC).
  • Abstand zu brennbaren Wänden (mind. 45 cm) sicherstellen.
  • Abstand zu Fenstern/Türen (mind. 1,5 m) einhalten.
  • Kabelquerschnitt basierend auf der Länge zum ATS wählen.
  • Fundament auf Ebenheit prüfen.

Technische Daten in der Praxis

Fuel Supply Pressure
Erforderlicher Gasdruck für den Betrieb (NG oder LPG) in Zoll Wassersäule (WC).
Max Wire Length
Maximale Distanz zwischen Generator und ATS zur Bestimmung des notwendigen Kabelquerschnitts.

Abbildungen und Diagramme

  • Abbildung zeigt die notwendigen Sicherheitsabstände zu Gebäuden, Fenstern und Türen.
  • Tabelle für Kraftstoffanforderungen zeigt Druck und Durchflussraten für verschiedene kW-Modelle.

Modellkompatibilität

  • Nur für den Betrieb mit Erdgas (NG) oder Flüssiggas (LPG) geeignet.
  • Erfordert 10 Drähte für die Kommunikation mit dem Transfer Switch (ATS).
