Diese Anleitung führt Sie durch die Einrichtung und Inbetriebnahme Ihres Celestron StarSense Explorer LT 114AZ Teleskops. Das System kombiniert ein optisches Teleskop mit einer Smartphone-App, um Ihnen bei der Navigation am Nachthimmel zu helfen. Wichtiger Sicherheitshinweis: Schauen Sie niemals ohne einen geeigneten Sonnenfilter durch das Teleskop direkt in die Sonne, da dies zu dauerhaften Augenschäden führen kann.
Montage des Teleskops
Der Aufbau erfolgt in mehreren Schritten:
- Stativ: Spreizen Sie die Stativbeine vollständig und drücken Sie die mittlere Beinverstrebung nach unten. Ziehen Sie die Beine auf die gewünschte Höhe aus und sichern Sie diese mit den Feststellschrauben.
- Zubehörablage: Platzieren Sie die Ablage auf der mittleren Verstrebung und schrauben Sie sie fest.
- Teleskoptubus: Lösen Sie den Knopf an der Höhenstangenführung. Schieben Sie die Höhenstange in die Führung und setzen Sie die Höhennaben des Tubus in die Halterungen der Gabelmontierung ein. Sichern Sie den Tubus mit den zwei Montageschrauben.
- Sucherfernrohr: Entfernen Sie die Muttern von den Gewindestiften am Tubus, setzen Sie den Sucher auf und schrauben Sie die Muttern wieder fest. Entfernen Sie die Kunststofflasche an der Batterie des Suchers, damit dieser funktioniert.
Bedienung und Ausrichtung
Um das Teleskop zu bewegen, lösen Sie die entsprechenden Spannknöpfe an der Gabelmontierung (Azimut für links/rechts, Höhenstange für oben/unten). Nutzen Sie für feine Bewegungen in der Höhe den Griff an der Höhenstange.
Ausrichtung des Suchers: Dies ist entscheidend für die Nutzung. Suchen Sie sich bei Tag ein weit entferntes, markantes Objekt (mindestens 400 Meter entfernt). Zentrieren Sie dieses Objekt im Teleskop (mit dem 25-mm-Okular). Nutzen Sie dann die zwei Einstellschrauben am Sucher, bis der rote Punkt des Suchers genau auf das gleiche Objekt zeigt.
Verwendung der StarSense Explorer App
Laden Sie die "Celestron StarSense Explorer" App aus dem Apple App Store oder Google Play Store herunter. Suchen Sie in der Teleskopverpackung nach der orangefarbenen Postkarte mit dem Aktivierungscode. Starten Sie die App und geben Sie den Code ein, um die App freizuschalten. Die App führt Sie durch ein Tutorial, um Ihr erstes astronomisches Ziel zu finden.
Smartphone-Halterung anbringen

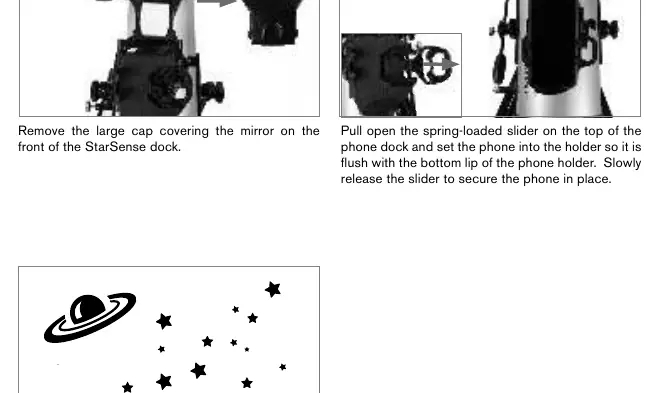

Entfernen Sie die große Kappe vom Spiegel an der Vorderseite der StarSense-Halterung. Öffnen Sie den federbelasteten Schieber an der Oberseite der Halterung, legen Sie Ihr Smartphone ein und lassen Sie den Schieber langsam los, um das Telefon zu sichern.
Praktische Hilfe
Typische Probleme
Das Bild ist unscharf.
Drehen Sie die Fokusknöpfe unter dem Okularauszug, bis das Bild scharf ist. Stellen Sie sicher, dass Sie mit dem 25-mm-Okular (geringere Vergrößerung) beginnen.
Der Sucher zeigt nicht auf das gleiche Ziel wie das Teleskop.
Führen Sie die Ausrichtung des Suchers bei Tag an einem weit entfernten, stationären Objekt durch, wie in der Anleitung beschrieben.
Die Höhenstange lässt sich nicht weiter bewegen.
Die Stange hat einen begrenzten Bewegungsbereich von ca. 15 Grad. Lösen Sie den Knopf der Stangenführung, drehen Sie die Stange in die entgegengesetzte Richtung, um sie neu zu zentrieren, und ziehen Sie den Knopf wieder fest.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Tubus, Stativ, Okulare, Sucher, Smartphone-Dock).
- Laden Sie die StarSense Explorer App herunter und halten Sie den Aktivierungscode bereit.
- Suchen Sie sich ein weit entferntes Objekt für die Ausrichtung des Suchers bei Tageslicht.
- Entfernen Sie die Kunststofflasche an der Batterie des Suchers.
- Stellen Sie sicher, dass das Stativ stabil und waagerecht steht.
Technische Daten in der Praxis
- 25 mm Okular
- Niedrige Vergrößerung, ideal zum Auffinden von Objekten.
- 10 mm Okular
- Hohe Vergrößerung, für detaillierte Beobachtungen.
- 2x Barlow-Linse
- Verdoppelt die Vergrößerung des verwendeten Okulars.
Abbildungen und Diagramme
- Die Anleitung enthält nummerierte Schritte für den Aufbau des Stativs (1-4) und die Montage des Tubus (5-10).
- Die Ausrichtung des Suchers wird in 5 Schritten detailliert dargestellt, beginnend mit der Zielwahl bis zur Feinjustierung.
Modellkompatibilität
- Der Aktivierungscode auf der Postkarte schaltet die App auf bis zu 5 Geräten frei.
- Die App erfordert ein Smartphone mit Kamera und Internetverbindung für den Download.
