Bedienungsanleitung für Celestron MICRODIRECT 1080p HD Handheld Digital Microscope

Wichtige Informationen aus der Anleitung

Das Celestron MICRODIRECT 1080p HD ist ein digitales Handmikroskop, das für die Untersuchung von Objekten wie Münzen, Briefmarken, Gesteinen, Elektronik und Insekten konzipiert ist. Es kann direkt an einen Monitor oder Projektor über HDMI angeschlossen werden, ohne dass ein Computer erforderlich ist. Für erweiterte Funktionen wie Messungen und Videoaufnahmen in 720p kann es per USB an einen PC angeschlossen werden.

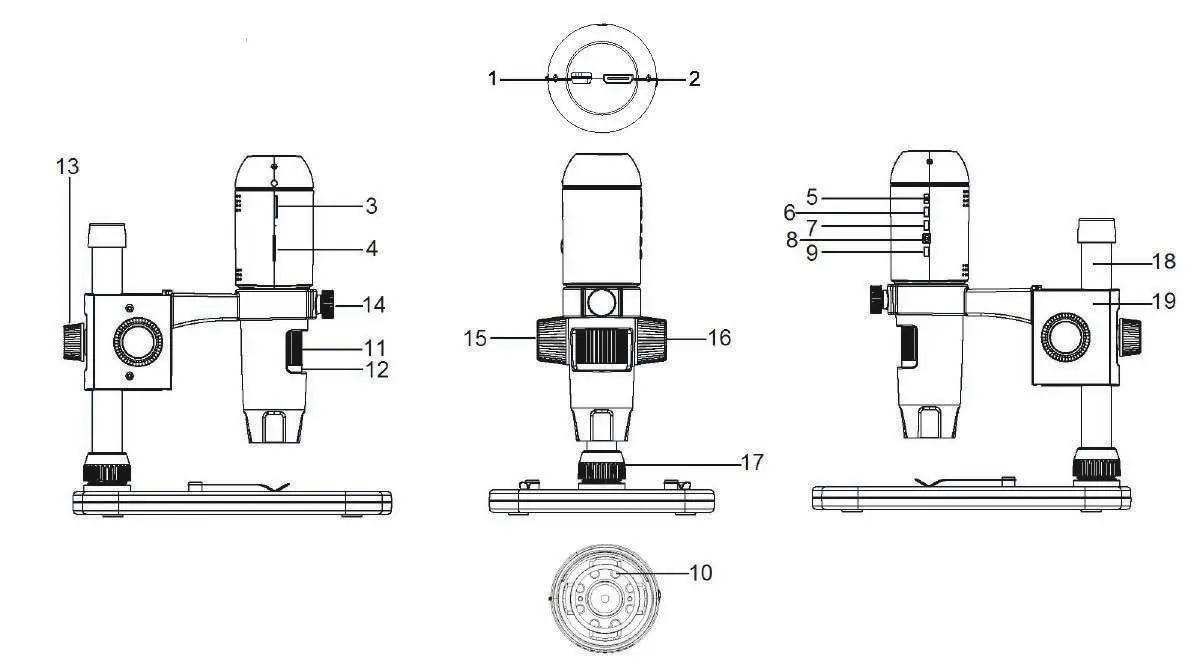

Produktbeschreibung und Lieferumfang

Das Gerät besteht aus dem Mikroskop selbst und einem professionellen Stativ. Zu den wichtigsten Bedienelementen gehören der Fokus-Einstellrad, die LED-Helligkeitssteuerung, der Auslöser/OK-Knopf sowie die Menü- und Modustasten. Stellen Sie sicher, dass alle Teile wie USB-Kabel, HDMI-Kabel und die Kalibrierungs-Skala vorhanden sind.

Aufbau und Montage

1. Montieren Sie den Haltearm am Stützschaft. 2. Befestigen Sie den Schaft mit dem Haltearm an der Basisplatte. 3. Setzen Sie das Mikroskop in den Halter ein und ziehen Sie die Fixierschraube fest. 4. Stellen Sie sicher, dass alle Teile fest sitzen, bevor Sie mit der Beobachtung beginnen.

Anschluss an Monitor oder Projektor

Verbinden Sie das Mikroskop über das mitgelieferte HDMI-Kabel mit einem Monitor oder Projektor. Schließen Sie das USB-Kabel zur Stromversorgung an einen USB-Port des Monitors oder ein 5V/1A USB-Netzteil an. Hinweis: Schließen Sie das USB-Kabel nicht an einen PC an, wenn Sie nur den Monitor-Modus nutzen möchten, da das Gerät sonst als Speichergerät erkannt wird und kein Live-Bild anzeigt.

Bedienung und Bildaufnahme

Legen Sie eine MicroSD-Karte (nicht im Lieferumfang enthalten, max. 32GB) in den Slot ein. Drücken Sie den Auslöser, um Fotos aufzunehmen. Im Wiedergabemodus können Sie gespeicherte Bilder betrachten. Die Schärfe wird manuell über das Fokusrad eingestellt.

Software-Installation und Nutzung

Die mitgelieferte Software "Portable Capture HD" ermöglicht die Nutzung am PC (Windows 7/10/11). Nach der Installation können Sie Bilder und Videos direkt auf dem Computer aufnehmen, verwalten und bearbeiten.

Kalibrierung und Messfunktionen

Für präzise Messungen ist eine Kalibrierung zwingend erforderlich. Legen Sie die Kalibrierungsskala unter das Mikroskop, fokussieren Sie und nutzen Sie die Software-Funktion zur Kalibrierung, um eine bekannte Distanz (z.B. 1mm) festzulegen. Nach der Kalibrierung können Sie Längen, Radien, Durchmesser und Winkel messen.

Einstellungen und Menü

Das Menü bietet zwei Seiten mit Einstellungen: Auflösung (bis 14MP interpoliert), Zeitraffer-Aufnahme, Bildqualität, Schärfe, Belichtung, Datum/Uhrzeit, automatische Abschaltung, Sprache, TV-Modus, Frequenz (50Hz/60Hz), Formatierung der SD-Karte und Zurücksetzen auf Werkseinstellungen.

Wartung und Sicherheit

Bewahren Sie das Mikroskop an einem sauberen, trockenen Ort auf. Vermeiden Sie extreme Temperaturen (-5°C bis 50°C) und Feuchtigkeit. Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch. Staub auf der Linse kann mit einem Blasebalg entfernt werden.
