Installationsanleitung für Casainc 10048-CAB Waschtisch mit LED-Spiegel
Erfahren Sie, wie Sie den Casainc 10048-CAB Waschtisch mit LED-Spiegel korrekt installieren und bedienen. Diese Anleitung enthält Schritte zur Montage, Sicherheitshinweise und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Casainc 10048-CAB Waschtisch mit LED-Spiegel. Eine professionelle Installation wird empfohlen. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden. Das Produkt ist nur für den Innenbereich geeignet und darf nicht mit Wanddimmern betrieben werden, da dies den LED-Treiber beschädigen kann.

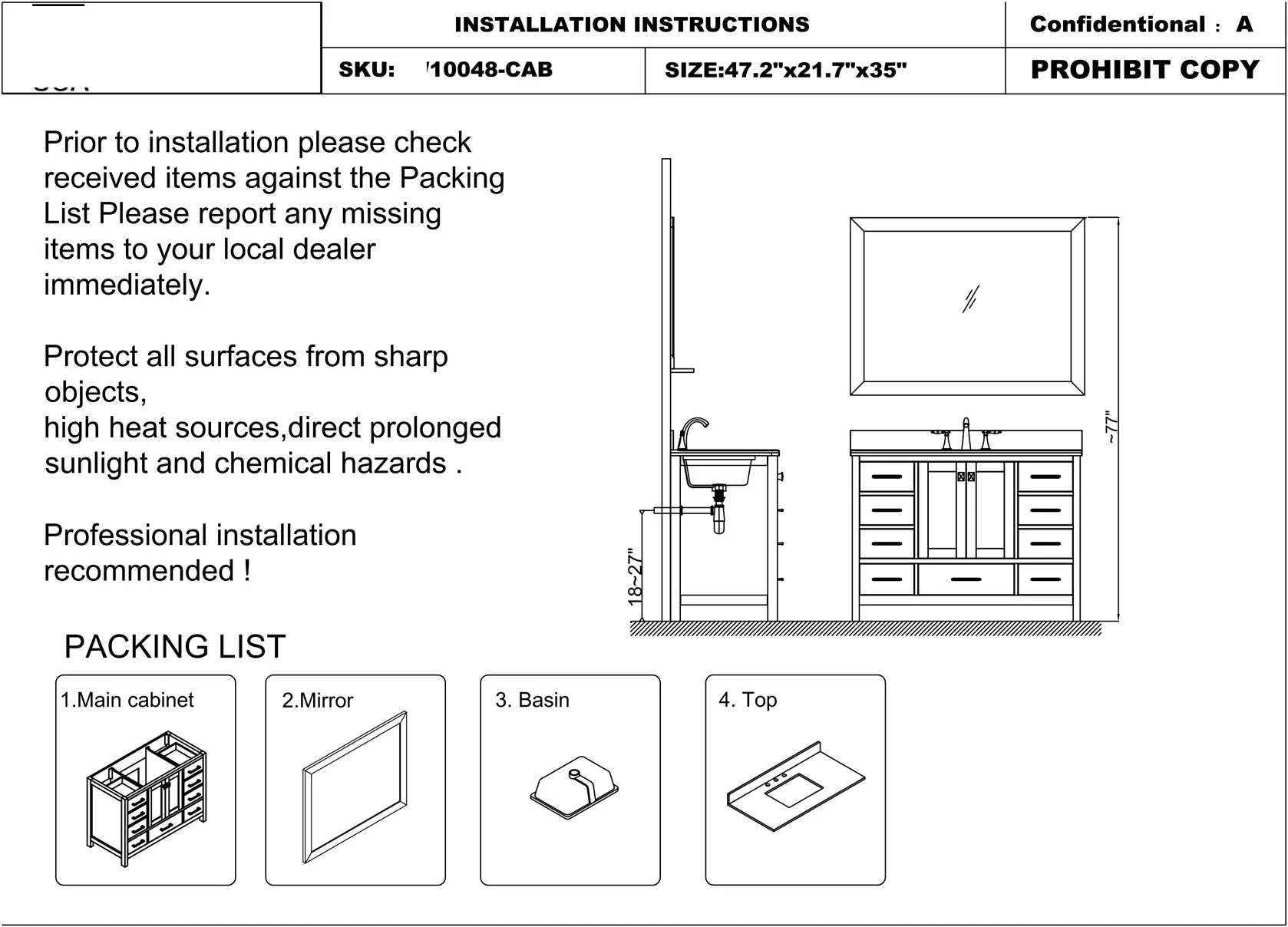

Lieferumfang
- Hauptschrank
- Spiegel
- Waschbecken
- Waschtischplatte
- Z-Schiene
- Wandmontageschrauben und Dübel
Installation
Die Installation sollte sorgfältig durchgeführt werden, um Schäden am Glas und am Schrank zu vermeiden.
Vorbereitung
- Überprüfen Sie das Produkt sofort nach Erhalt auf Transportschäden oder fehlende Teile.
- Stellen Sie sicher, dass sich keine versteckten Rohre oder Kabel in der Wand befinden, bevor Sie bohren.
- Tragen Sie beim Bohren einen geeigneten Augenschutz.

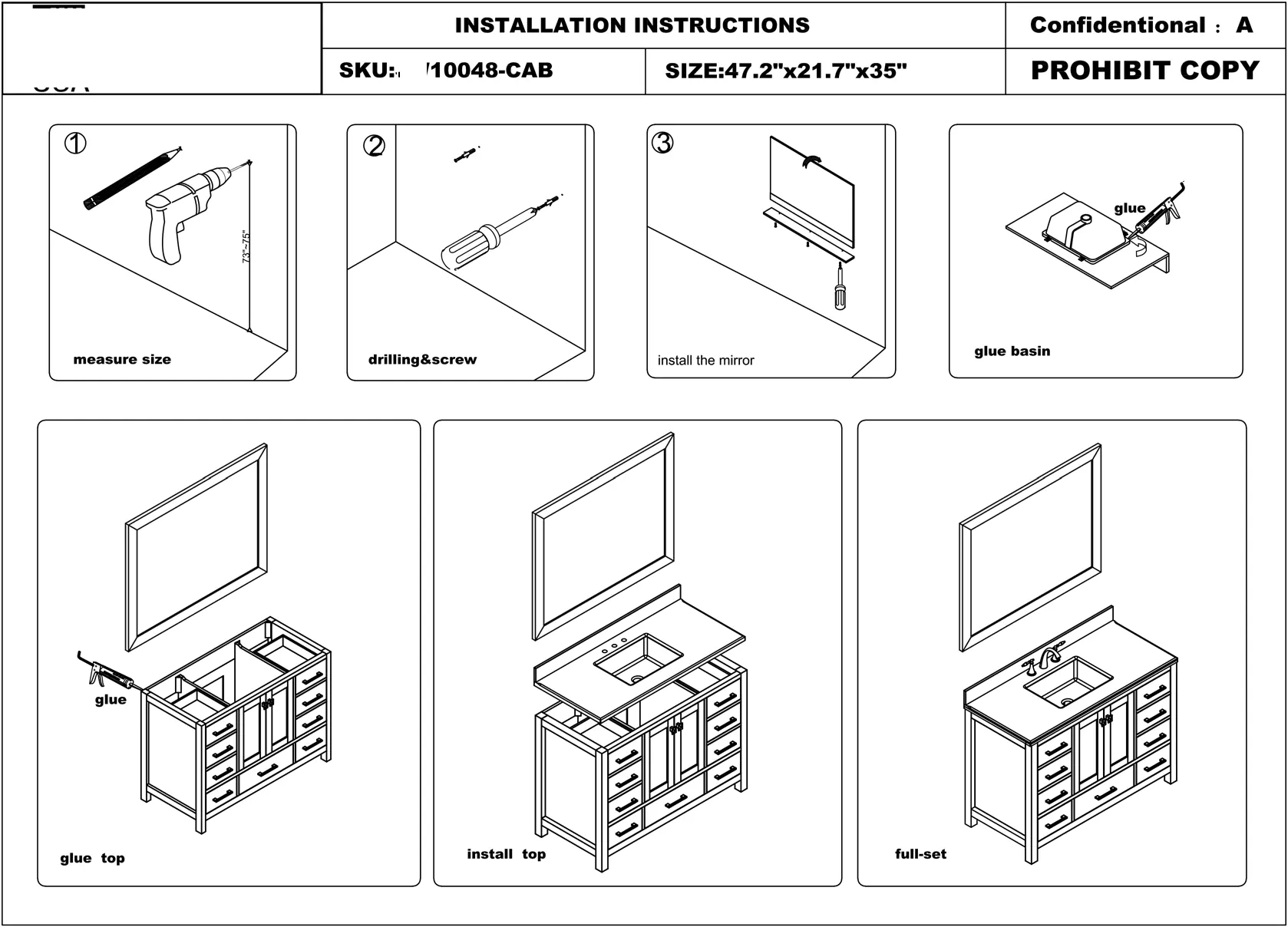

Montageschritte
- Messen Sie die Position für die Montage aus.
- Bohren Sie die Löcher und setzen Sie die Schrauben/Dübel.
- Installieren Sie den Spiegel mithilfe der Z-Schiene.
- Verkleben Sie das Waschbecken mit der Waschtischplatte.
- Verkleben Sie die Waschtischplatte mit dem Hauptschrank.
- Setzen Sie die Waschtischplatte auf den Schrank.
Bedienung

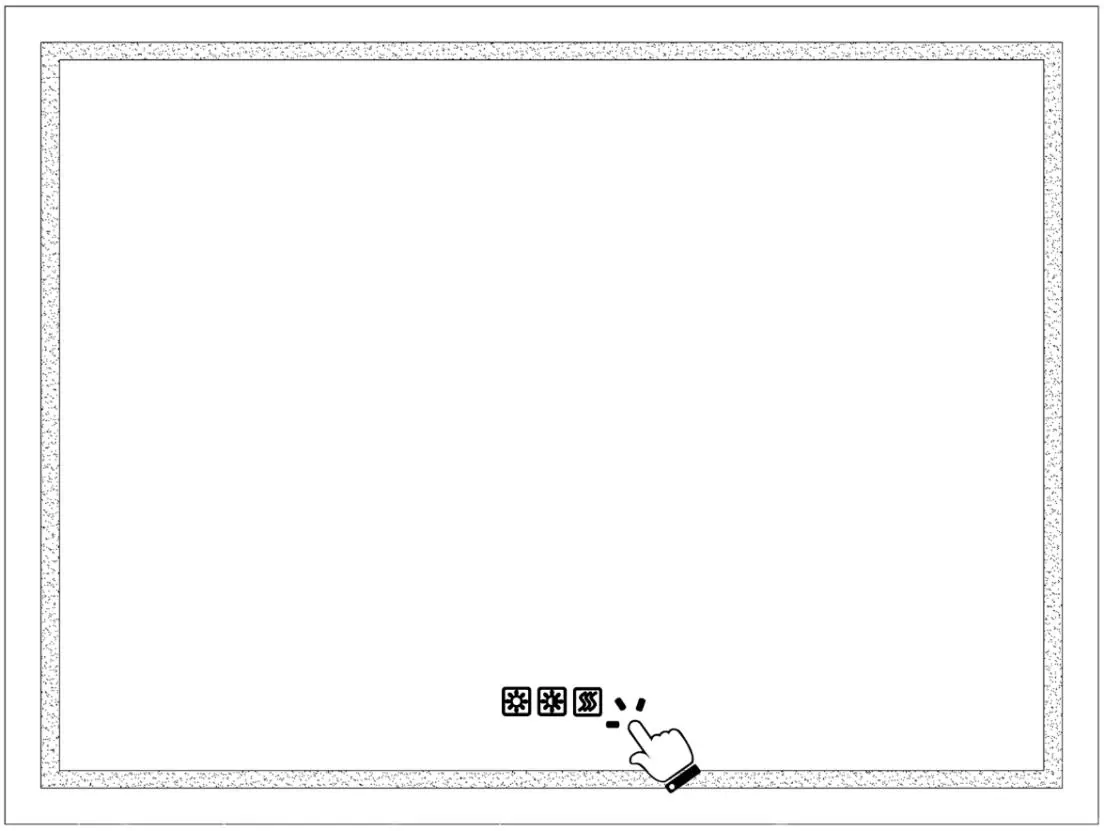

Der Spiegel verfügt über drei Touch-Tasten zur Steuerung der Funktionen:
- Taste 1 (Licht): Kurz drücken zum Ein-/Ausschalten. Gedrückt halten (3-5 Sekunden) für die Dimmfunktion (wechselt zwischen stark und schwach).
- Taste 2 (Farbtemperatur): Drücken zum Wechseln der Lichtfarbe: Neutral (3000K+6400K), Kaltweiß (6400K), Warmweiß (3000K).
- Taste 3 (Anti-Beschlag): Kurz drücken zum Ein-/Ausschalten der Anti-Beschlag-Funktion.
Stromversorgung
Es gibt zwei akzeptierte Anschlussmethoden:
- Direktanschluss: Das Licht und das Anti-Beschlag-Pad werden über die Touch-Tasten am Spiegel gesteuert.
- Wandanschluss: Der Spiegel ist mit einem Wandschalter verbunden. Der Wandschalter muss eingeschaltet sein, damit die Touch-Tasten am Spiegel funktionieren.
Wichtiger Hinweis: Verwenden Sie keinen Wanddimmer. Dies ist nicht zulässig und beschädigt den LED-Treiber.
Wartung und Pflege
- Überprüfen Sie regelmäßig das Kabel, den Transformator und alle anderen Teile auf Beschädigungen.
- Bei Beschädigungen darf das Produkt nicht weiter verwendet werden.
- Die LED-Lichtquelle ist nicht austauschbar. Zerlegen Sie das Produkt nicht.
Praktische Hilfe
Typische Probleme
Wanddimmer verwendet
Nicht akzeptiert. Dies beschädigt den LED-Treiber. Verwenden Sie einen Standard-Ein/Aus-Schalter.
Spiegel beschlägt
Aktivieren Sie die Anti-Beschlag-Funktion über Taste 3.
Licht lässt sich nicht einschalten
Prüfen Sie, ob der Wandschalter (falls vorhanden) eingeschaltet ist und ob die Stromversorgung korrekt angeschlossen ist.
Vor der Verwendung
- Transportschäden prüfen.
- Vollständigkeit der Teile (Schrank, Spiegel, Becken, Platte) prüfen.
- Stromversorgung am Hauptschalter ausschalten.
- Wand auf versteckte Rohre oder Kabel prüfen.
- Geeigneten Augenschutz beim Bohren tragen.
Technische Daten in der Praxis
- Farbtemperatur
- Einstellbar zwischen 3000K (warm), 6400K (kalt) und einer Mischung aus beidem.
- Anti-Beschlag
- Heizfunktion, die das Beschlagen des Spiegels verhindert.
Abbildungen und Diagramme

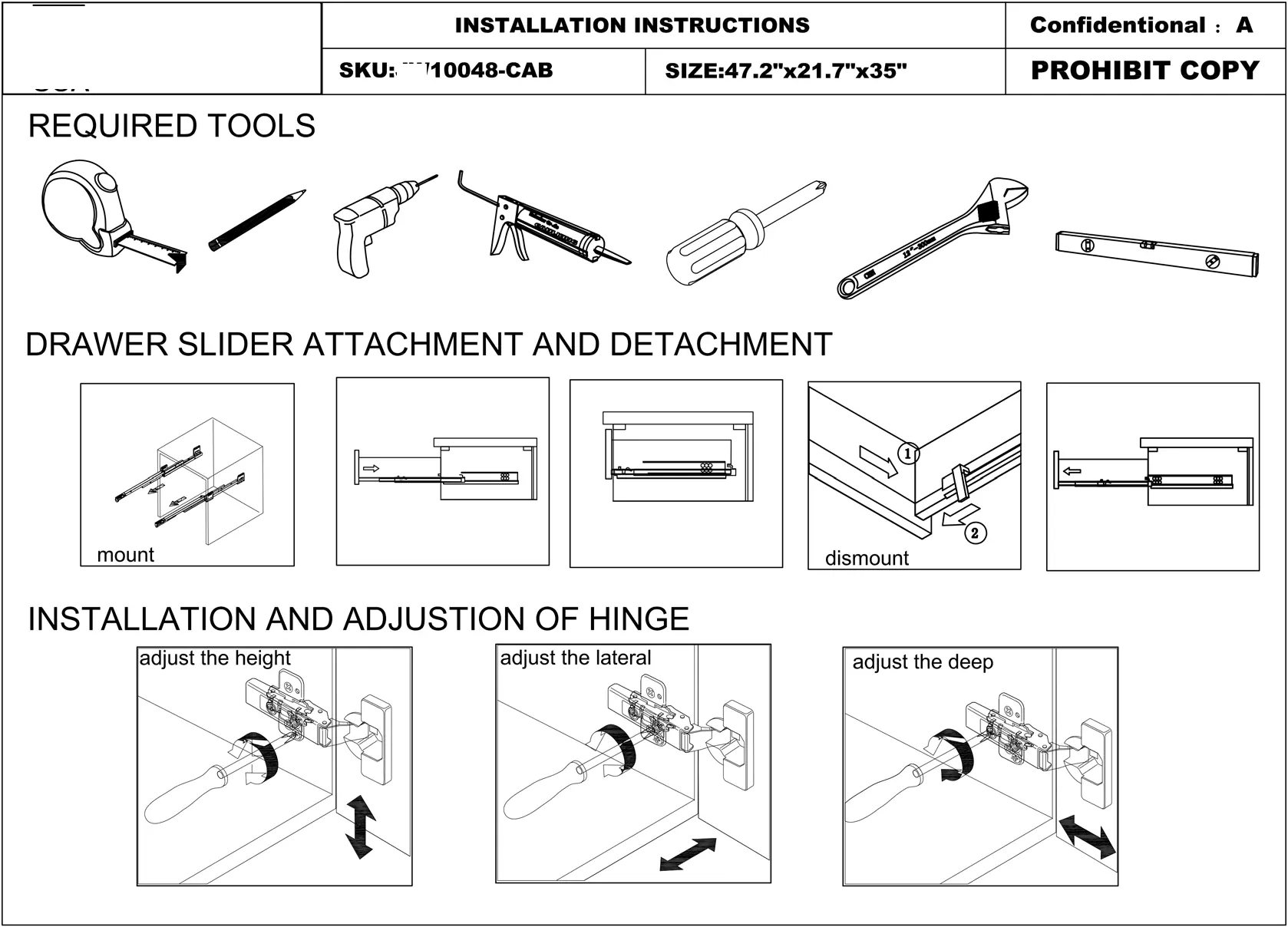

- Schubladenmontage: Anleitung zum Anbringen und Abnehmen der Schubladenschienen.
- Scharniereinstellung: Anleitung zur Anpassung von Höhe, Tiefe und seitlicher Ausrichtung der Schranktüren.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht mit Wanddimmern kompatibel.
